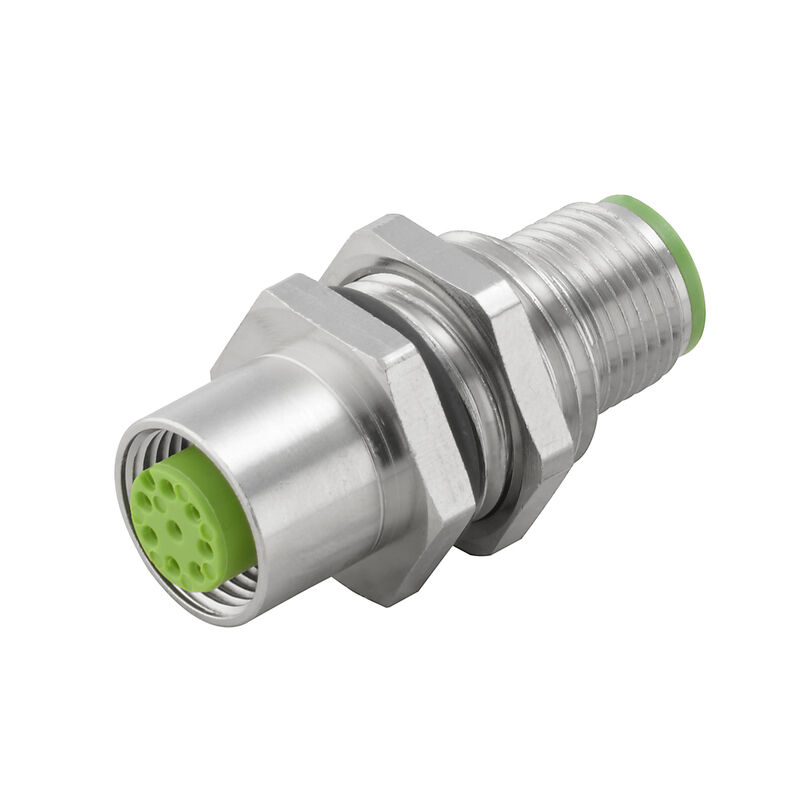

SAI-WDF 8P M12 M16
SAI-WDF 8P M12 M16

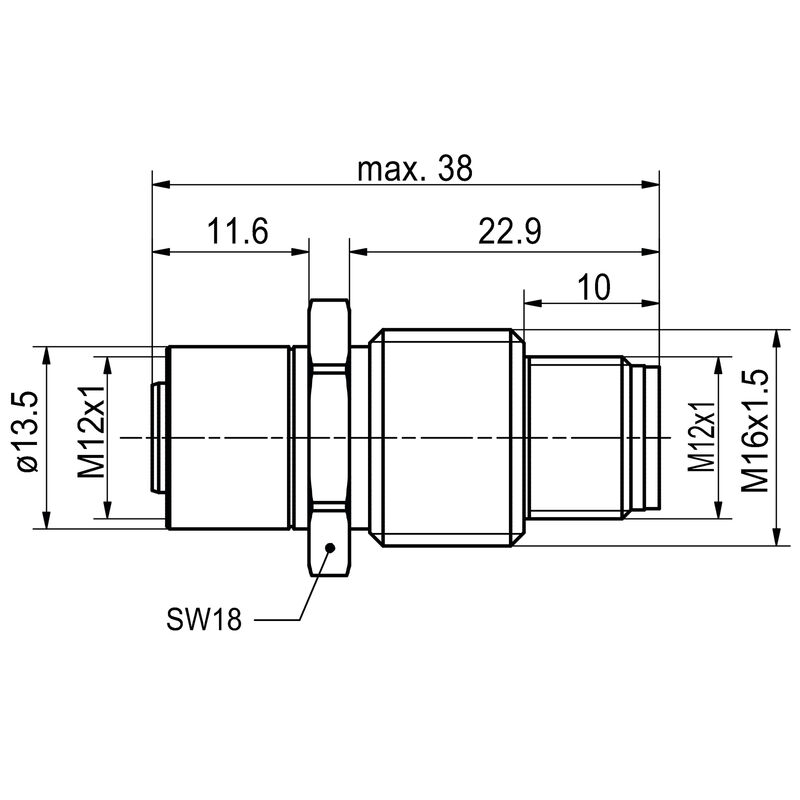

Чертеж
SAI-WDF 8P M12 M16

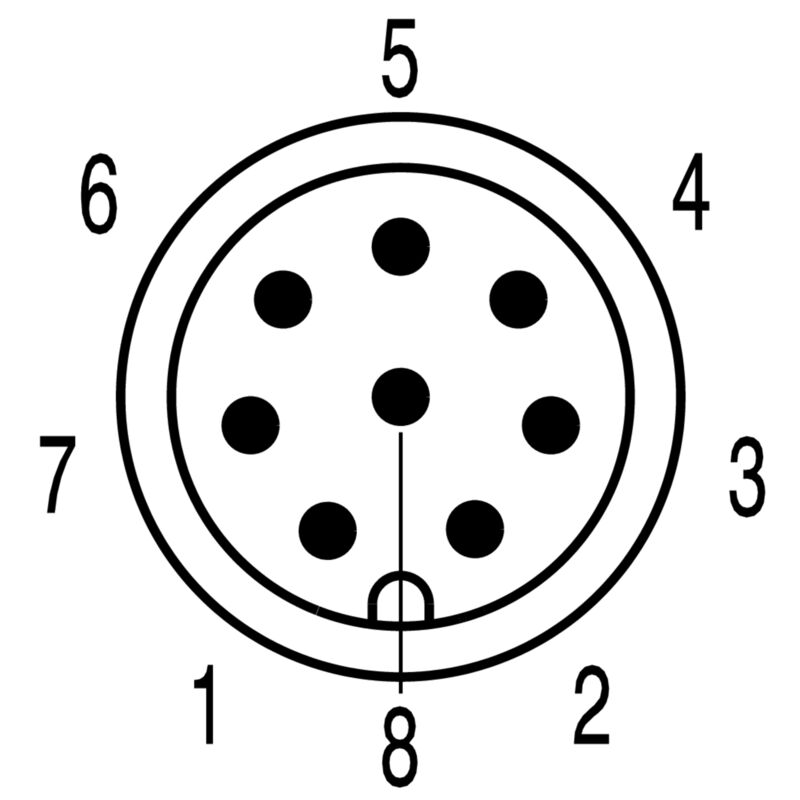

Схема контактов
SAI-WDF 8P M12 M16
Схема контактов
Male

SAI-WDF 8P M12 M16

Ввод через панель, Количество полюсов: 8, Кодировка: A-кодировка, M12, 30 V

№ продукта 1543490000
Загрузить спецификации Инженерная поддержка
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические данные, настраиваемые вставные разъемы Общие технические данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Ввод через панель, Количество полюсов: 8, Кодировка: A-кодировка, M12, 30 V
Заказ №
1543490000
Тип
SAI-WDF 8P M12 M16
GTIN (EAN)
4050118348170
Кол.
1 Штука

Размеры и массы

Масса нетто
24 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические данные, настраиваемые вставные разъемы

Диапазон температур корпуса
-25…+85 °C
Кодировка
A-кодировка
Количество полюсов
8
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
30 V
Номинальный ток
1,5 A
Номинальный ток
Контакты 1-4 8A, контакт 5 2A
2A (8-конт.)
Поверхность контакта
Au (золото)
Степень загрязнения
3
Степень защиты
IP67
Экранированное соединение
Да

Общие технические данные

Диапазон температур корпуса
-25…+85 °C
Кодировка
A-кодировка
Количество полюсов
8
Материал резьбового кольца
Цинковое литье под давлением
Номинальное напряжение
30 V
Номинальный ток
1,5 A
Поверхность контакта
Au (золото)
Соединительная резьба
M12
Степень загрязнения
3
Степень защиты
IP67

Классификации

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
