SAIL-M12BG-3-2.0U
SAIL-M12BG-3-2.0U
Dibujo acotado
Straight socket
SAIL-M12BG-3-2.0U
Esquema de polos
Socket
SAIL-M12BG-3-2.0U
Esquema de conexiones
SAIL-M12BG-3-2.0U
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-3-2.0U

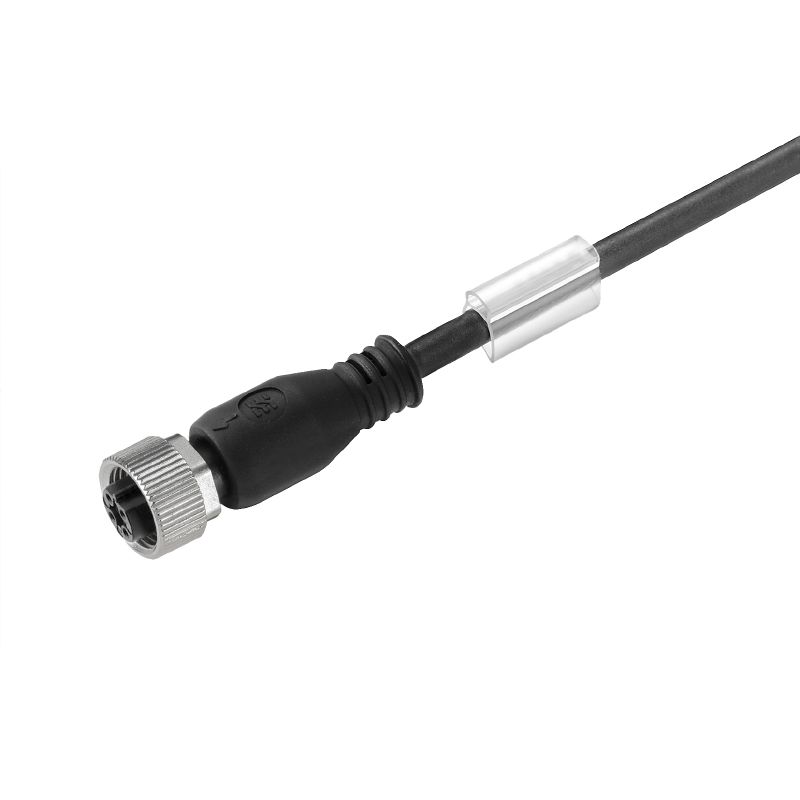

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 3, 2 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

항목 번호 9457820200
Gegevensblad downloaden Soporte técnico Descargas de productos
Accesorios 6 Productos relacionados 11
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Kábel műszaki adatai Allmänna tekniska data Propiedades eléctricas Normas generales Standards Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Datos generales para pedido

Verze
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 3, 2 m, Conector hembra, recto, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Číslo objednávky
9457820200
Typ
SAIL-M12BG-3-2.0U
GTIN (EAN)
4008190315405
Cantidad
1 Pieza

Dimensiones y pesos

Diámetro
3,8 mm
Peso neto
58,6 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
Nie
Apto para cadena de arrastre
Да
Ciclos de flexión
12 млн
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
black
Código de color
marrón
azul
negro
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...60 °C
Halógenos
No
Longitud de cable
2 m
Longitud de torsión
1 m
Longitud del conductor configurable
No
Material de la funda
PUR
Material de la funda higroscópico
Sí
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Počet pólů
3
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
180 °/m
Resistencia al aceite
Sí
Resistente a hidrólisis y microbios
Sí
Resistente a las salpicaduras de soldadura
No
Retardo de llama
In accordance with UL1581 UL / CUL FT2
Según la norma IEC 60332-2-2
Reticulado por radiación
No
Sección del conductor
0,34 mm²
Sin LABS
Sí
Velocidad
3,33 m/s
Vnější průměr
3.8 mm ± 0.15 mm

Allmänna tekniska data

Codierung
A-kodad
Connection thread
M12
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
Kontaktoberfläche
bañado en oro
LED
No
Nominal current
4 A
Nominal voltage
250 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
atornillado
IP69
Temperature range of housing
-25…+85 °C
Threaded ring material
Fundición inyectada de cinc
Tightening torque
M12: 0,8 - 1,2 Nm
Version
Conector hembra, recto

Propiedades eléctricas

Jmenovité napětí
250 V
Odpor izolace
108 Ω

Normas generales

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Standards

Conector norma
IEC 61076-2-101

Conector izquierdo

Plug left
M12, Con codificación A, IP69, contacto hembra, recto, Plástico, no apantallado

Conector derecho

Plug right
extremo conductor libre

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
