SAIL-M12GM12G-CD-1.5B
SAIL-M12GM12G-CD-1.5B
Méretrajz
Male, straight
SAIL-M12GM12G-CD-1.5B
Méretrajz
Straight socket
SAIL-M12GM12G-CD-1.5B
Póluskiosztás
M12 = A-coded
SAIL-M12GM12G-CD-1.5B
Póluskiosztás
M12 = A-coded
SAIL-M12GM12G-CD-1.5B
Kapcsolási rajz
SAIL-M12GM12G-CD-1.5B
Az ideális szerszám: Screwty ® nyomaték funkcióval
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12G-CD-1.5B

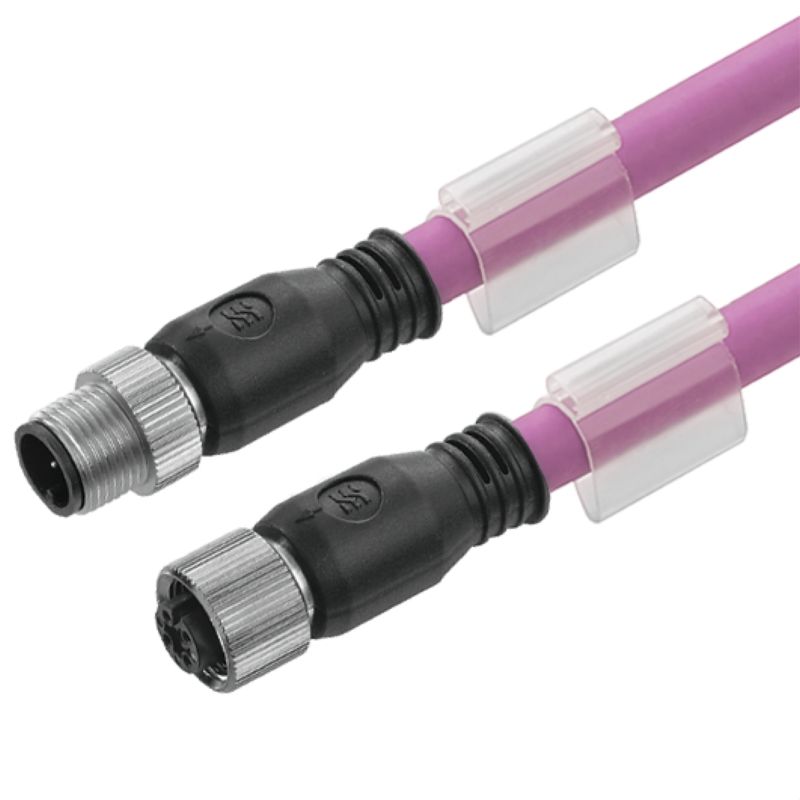

Buszvezeték, Csatlakozóvezeték, M12 / M12, Pólusszám: 5, 1.5 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PVC, Halogén: Igen

Cikkszám 1060130150
Adatlap letöltése Product Downloads Engineering Support
Kapcsolódó termékek 4
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Datos técnicos del cable General technical data Villamos tulajdonságok Általános szabványok Dugó, bal Dugó, jobb Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E307231

Általános rendelési adatok

Változat
Buszvezeték, Csatlakozóvezeték, M12 / M12, Pólusszám: 5, 1.5 m, tű (papa), egyenes - hüvely, egyenes, árnyékolt: Igen, LED: Nem, Köpeny anyaga: PVC, Halogén: Igen
Rendelési szám
1060130150
Típus
SAIL-M12GM12G-CD-1.5B
GTIN (EAN)
4032248809042
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
124 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Datos técnicos del cable

A következő kábeltartókhoz:
No
Gyorsulás
5 m/s²
Hajlítási ciklusok
3 Mio
Hajlítási sugár, min., mozgó
10 x 케이블 직경
Hajlítási sugár, min., álló
5 x 케이블 직경
Halogén
예
Hegesztési szikrákkal szembeni ellenállás
아니요
Hegesztésnek ellenálló
No
Hibrid kábel
Nie
Keresztkötéses irradiáció
Нет
Konfigurálható kábelhossz
Нет
Kábelhossz
1,5 m
Köpeny anyaga
PVC
Köpeny színe
violet
Külső bevonat az UL AWM stílusnak megfelelően
2571 (80 °C)
Outside diameter
7 mm ± 0.3 mm
Pólusok száma
5
Sebesség
180 m/s
Szigetelés
PVC
Színkód gyűrű
Fehér
Kék
Piros
Fekete
Temperature range, moving
-10...80 °C
Temperature range, stationary
-40...80 °C
Vezeték keresztmetszet (nyomtatás/online)
2 x 0,34 mm² + 2 x 0,22 mm²
árnyékolt
Igen

General technical data

Csatlakozási menet
M12 / M12
Dugaszolási ciklusok
≥ 100
Ház fő anyaga
PUR
Ház hőmérsékleti tartománya
-25…+80 °C
Kódolás
A-coded
LED
No
Menetes gyűrű anyaga
Sárgaréz, nikkelezett
Névleges feszültség
125 V
Névleges áram
4 A
Szennyezés súlyossága
3
Utahovací moment
M12: 0,8 - 1,2 Nm
Változat
tű (papa), egyenes - hüvely, egyenes
Védelmi osztály
IP67
áthidalt
Nem
Érintkező anyaga
Ni/Au
Érintkező felület
Aranyozott

Villamos tulajdonságok

Névleges feszültség
125 V

Általános szabványok

Tanúsítvány száma (cULus)
E307231

Dugó, bal

Plug left
M12, A kódolású, IP67, dugós érintkező, egyenes, Műanyag, árnyékolt

Dugó, jobb

Plug right
M12, A kódolású, IP67, hüvelyes érintkező, egyenes, Műanyag, árnyékolt

Besorolások

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
