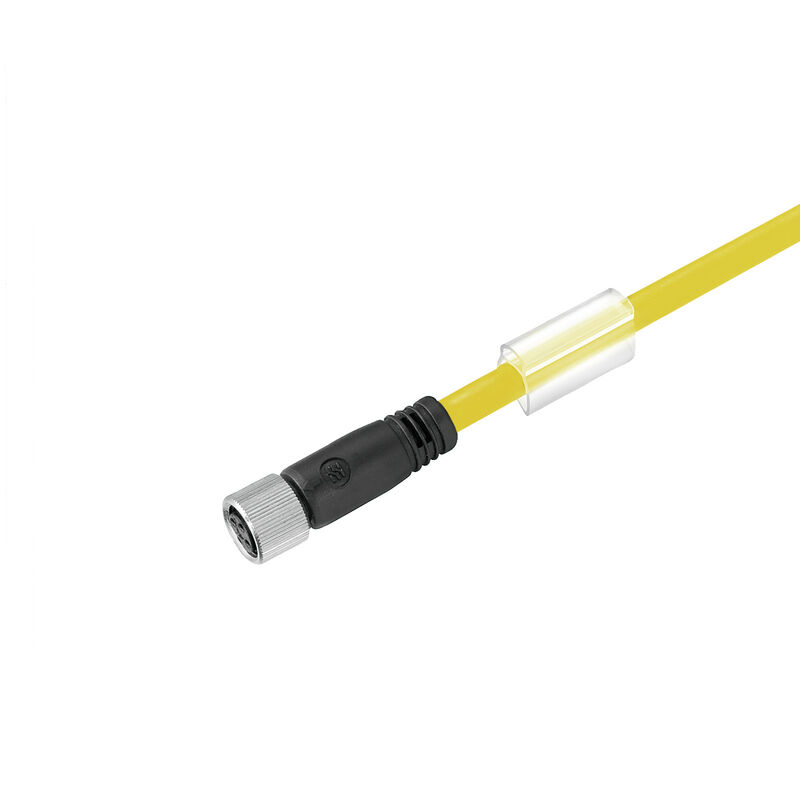

SAIL-M8BG-4-10UGE
SAIL-M8BG-4-10UGE
Maßzeichnung
Male, straight
SAIL-M8BG-4-10UGE
Polbild
Socket
SAIL-M8BG-4-10UGE
Schaltbild

SAIL-M8BG-4-10UGE

Dieses Produkt ist bald nicht mehr verfügbar.

마지막 주문 날짜: /Date(1798671600000)/

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 4, 10 m, 암형 소켓, 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

Art.-Nr. 1093201000
Datenblatt herunterladen Wsparcie inżynieryjne
Zubehör 6 Verwandte Artikel 4
승인 일반 주문 데이터 Dimensions and weights 환경 제품 규정 준수 Technical specifications for cable Caractéristiques techniques générales Proprietà elettriche Normes générales Normes Connettore maschio sx Connettore maschio dx 제품 이미지 분류

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

일반 주문 데이터

Versión
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 4, 10 m, 암형 소켓, 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Código
1093201000
Tipo
SAIL-M8BG-4-10UGE
GTIN (EAN)
4032248864782
수량
1 items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
마지막 주문 날짜
/Date(1798671600000)/

Dimensions and weights

Net weight
254 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 존재
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technical specifications for cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Yes
Ciclos de flexión
5 Mio
Ciclos de plegado a torsión
> 5 Mio.
Color de revestimiento
jaune
Código de color
brun
blanc
bleu
noir
Diámetro exterior
4.4 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
Nem
Longitud de cable
10 m
Longitud de torsión
1 m
Longitud del conductor configurable
Nem
Material de la funda
PUR
Núcleo de conformidad con el estilo UL AWM
10493 (80 °C / 300 V)
Número de polos
4
Radio de flexión mín., con movimiento
10 x diametro cavo
Radio de flexión mín., fijo
5 x diametro cavo
Resistencia a chispas de soldadura
No
Resistencia a la torsión
360 °/m
Resistencia al aceite
Conforme alla norma IEC 60811:404
Resistente a hidrólisis y microbios
Sì
Resistente a las salpicaduras de soldadura
No
Retardo de llama
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Reticulado por radiación
No
Sección del conductor
0,25 mm²
Sin LABS
Sì
Velocidad
5 m/s

Caractéristiques techniques générales

Codificación
Codage A
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Nem
LED
Nem
Nominal current
4 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
se avvitato
Rosca de conexión
M8
Superficie de contacto
dorata
Temperature range of housing
-25…+85 °C
Threaded ring material
ottone, nichelato
Tightening torque
M8: 0,5 - 0,6 Nm
Version
암형 소켓, 직선

Proprietà elettriche

Resistencia del aislamiento
108 Ω
Tensión nominal
30 V

Normes générales

Conector norma
IEC 61076-2-104

Normes

Conector norma
IEC 61076-2-104

Connettore maschio sx

Plug left
M8, IP69, Contatto femmina, Diritto, Plastica, non schermate

Connettore maschio dx

Plug right
estremità conduttore libera

제품 이미지

그림 제목 06
이상적 툴: Screwty ® (토크 기능 탑재)
이미지 부제목-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
