SAIL-M8BG-4S5.0UIE
SAIL-M8BG-4S5.0UIE
치수 도면
SAIL-M8BG-4S5.0UIE
폴 계획
Socket
SAIL-M8BG-4S5.0UIE
배선도
SAIL-M8BG-4S5.0UIE
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8BG-4S5.0UIE

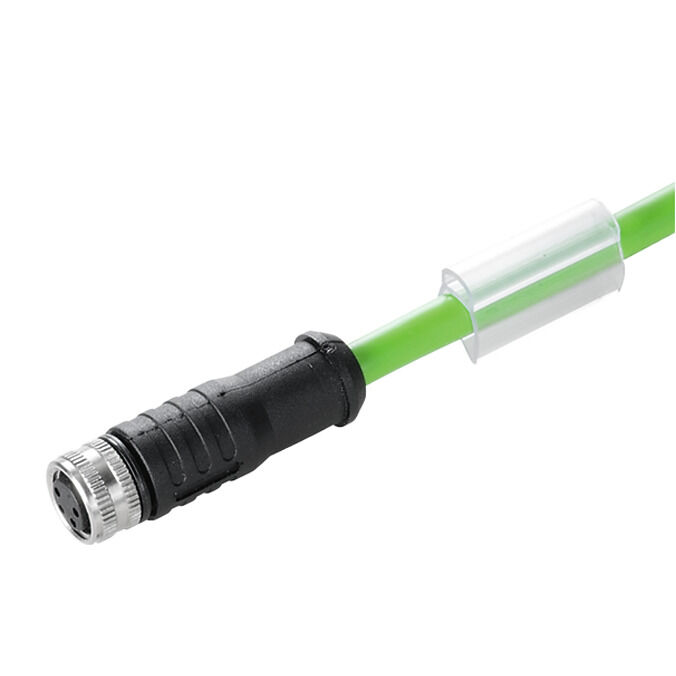

버스 라인, 커넥터 없는 한쪽 끝, M8, 극 수: 4, 5 m, 암형 소켓, 직선, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1301370500
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 9
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 플러그, 좌 플러그, 우 분류

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

Version
버스 라인, 커넥터 없는 한쪽 끝, M8, 극 수: 4, 5 m, 암형 소켓, 직선, 차폐: 예, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
주문 번호
1301370500
유형
SAIL-M8BG-4S5.0UIE
GTIN(EAN)
4050118111231
수량
1 items

치수 및 중량

순중량
132 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

케이블의 기술 사양

Colour coding
파란색
주황색
흰색/파란색
흰색/주황색
Number of poles
4
Resistente alle perle di saldatura
아니요
Temperature range, stationary
-40...80 °C
UL AWM 방식 규격 외부 클래딩
20963 (80 °C / 30 V)
Welding spark resistance
아니요
Zesítěné vyzařování
아니요
Наружный диаметр
4.8 mm ± 0.3 mm
가속
5 m/s²
구부림 반경, 최소, 고정
4 x 케이블 직경
구부림 반경, 최소, 이동
7.5 x 케이블 직경
구부림 주기
5 Mio
구성 가능 케이블 길이
아니요
속도
180 m/s
외피 색상
녹색
외피 재질
PUR
절연
PP
차폐
예
케이블 길이
5 m
케이블 캐리어에 적합
예
코어 단면적
0.15 mm²
하이브리드 케이블
아니요
할로겐
아니요

일반 기술 데이터

AF 사이즈
9 mm
LED
아니요
결선 나사산
M8
공칭 전압
30 V
나사선 링 재질
황동, 니켈 도금
버전
암형 소켓, 직선
보호 등급
IP67
오염 심각도
3
점퍼 연결
아니요
접점 표면
금도금
정격 전류
4 A
조임 토크
M8: 0.6 Nm
코딩
없음
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+80 °C

전기 속성

Nominell spänning
30 V

일반 표준

인증 번호(cULus)
E307231

플러그, 좌

플러그 좌측
M8, IP67, 암형 접점, 직선, 플라스틱, 차폐

플러그, 우

플러그 우측
자유 컨덕터 엔드

분류

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
