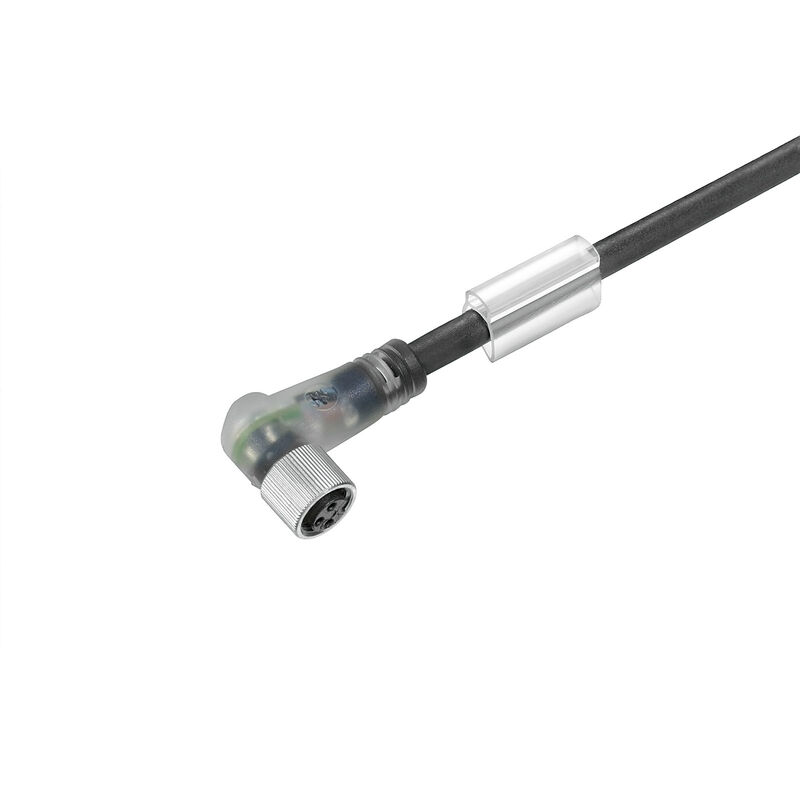

SAIL-M8BW-3L3.0U
SAIL-M8BW-3L3.0U
Dimensioned drawing
Angled socket
SAIL-M8BW-3L3.0U
Pole scheme
Socket
SAIL-M8BW-3L3.0U
Wiring diagram

SAIL-M8BW-3L3.0U

Câble capteurs/actionneurs, Une extrémité sans connecteur, M8, Nombre de pôles : 3, 3 m, Femelle coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non

Référence produit 9457460300
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Konektor, vlevo Mâle droite Illustrations du produit Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UL)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M8, Nombre de pôles : 3, 3 m, Femelle coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non
Référence
9457460300
Type
SAIL-M8BW-3L3.0U
GTIN (EAN)
4032248531523
Qté.
1 Pièce

Dimensions et poids

Diamètre
3.6 mm
Poids net
63.36 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
10 x diamètre du câble
Bending radius, min., stationary
5 x diamètre du câble
Cable length
3 m
Colour coding
brun
bleu
noir
Configurable cable length
Non
Core cross-section
0.25 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Cycles de courbure à la torsion
> 5 Mio.
Diamètre extérieur
3.6 mm + 0.15 mm
Drain wire integrated
Non
Halogen
Non
Hydrolysis and microbe resistant
Oui
Insulation
PP
Irradiation crosslinked
Non
Longueur de la courbure
1 m
Nombre de pôles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Plage de température, en mouvement
-25...60 °C
Resistance to oils
Oui
Resistance to spread of flame
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
Sheath material
PUR
Sheathing colour
noir (similaire à RAL 9005)
Shielded
Non
Speed
3.33 m/s
Suitable for cable carriers
Oui
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Tropicalisé (résistant aux perles de soudure)
Non
Welding spark resistance
Non

Caractéristiques techniques générales

Codage
Codage A
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP67
IP68
Vissé
IP65
IP66
Filetage du raccordement
M8
LED
Oui
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Laiton, nickelé
Plage de températures du coffret
-25...+85 °C
ponté
Non
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
24 V
Version
Femelle coudée

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
24 V

Normes générales

Certificate No. (CSA)
200039-2372994
Certificate No. (UL)
E307231
Connector standard
IEC 61076-2-104

Normes

Connector standard
IEC 61076-2-104

Konektor, vlevo

Prise de raccordement à gauche
M8, IP69, female contact, angled 90°, Plastic, LED, unshielded

Mâle droite

Prise de raccordement à droite
extrémité libre du conducteur

Illustrations du produit

Titre d'illustration #96 06
L'outil idéal : Screwty ® avec fonction de serrage
Légende 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
