SAIL-M8GM8W-4-5.0V
SAIL-M8GM8W-4-5.0V
치수 도면
Male, straight
SAIL-M8GM8W-4-5.0V
치수 도면
Angled socket
SAIL-M8GM8W-4-5.0V
폴 계획
Pin
SAIL-M8GM8W-4-5.0V
폴 계획
Socket
SAIL-M8GM8W-4-5.0V
배선도
SAIL-M8GM8W-4-5.0V
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8W-4-5.0V

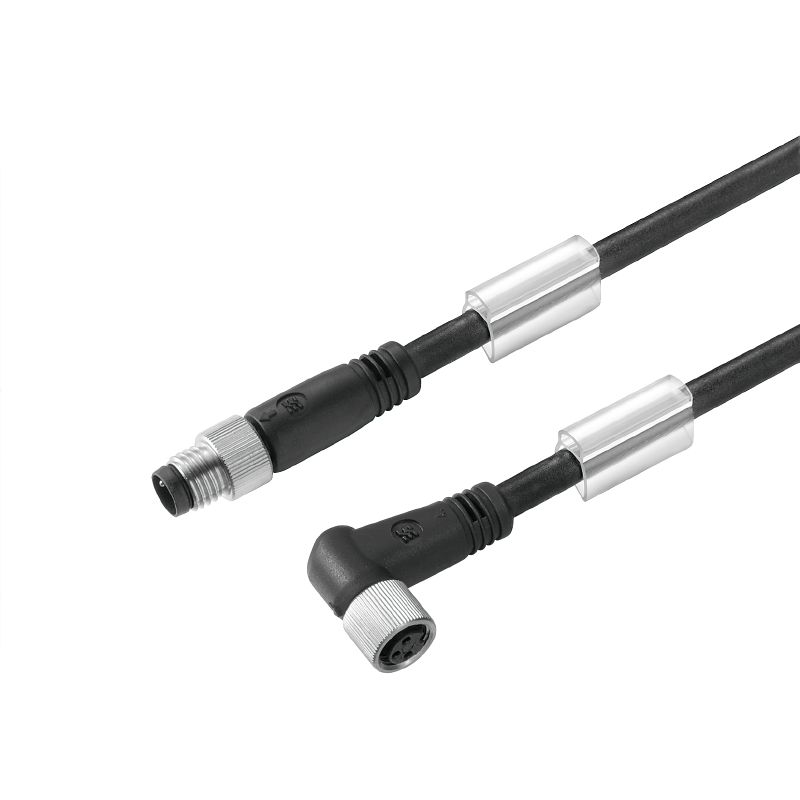

센서/액추에이터 라인, 연결선, M8 / M8, 폴 수 : 4, 5 m, 핀, 직선형 - 소켓, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PVC, 할로겐: 예

항목 번호 1927180500
데이터 시트 다운로드 제품 다운로드 엔지니어링 지원
액세서리 7 관련 제품 4
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 Plug, left Konektor, pravý 분류

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

일반 주문 데이터

Version
센서/액추에이터 라인, 연결선, M8 / M8, 폴 수 : 4, 5 m, 핀, 직선형 - 소켓, 90°, 차폐: 아니요, LED: 아니요, 외피 재질: PVC, 할로겐: 예
Order No.
1927180500
Type
SAIL-M8GM8W-4-5.0V
GTIN (EAN)
4032248575237
수량
1 items

치수 및 중량

순중량
155.76 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 존재
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

Number of poles
4
Outside diameter
4.8 mm ± 0.2 mm
Teplotní rozpětí, pohyblivé
-5...80 °C
UL AWM 방식 규격 외부 클래딩
2464 (80 °C / 300 V)
구성 가능 케이블 길이
Nie
비틀림 저항
0 °/m
온도 범위, 고정
-30...80 °C
외피 색상
검정
외피 재질
PVC
용접 비드 내성
아니요
용접 스파크 저항
아니요
절연
PVC
조사 교차결합
아니요
차폐
아니요
컬러 코딩
갈색
흰색
파란색
검은색
케이블 길이
5 m
케이블 캐리어에 적합
아니요
코어 단면적
0.25 mm²
할로겐
예

일반 기술 데이터

Coding
A-코딩
Connection thread
M8 / M8
Contact surface
금도금
Courant nominal
4 A
Dugaszolási ciklusok
≥ 100
Grado di lordura
3
LED
아니요
Material capotas
PUR
Materiale anello filettato
황동, 니켈 도금
Nominal voltage
30 V
ponticellato
아니요
Résistance d'isolation
108 Ω
Version
maschio, diritto - femmina, angolato
Védelmi osztály
IP65
IP66
IP67
IP68
when screwed in
Zakres temperatury obudowy
-25…+85 °C
Момент затяжки
M8: 0.5 - 0.6 Nm

전기 속성

Insulation resistance
108Ω
Nominal voltage
30 V

일반 표준

인증 번호(cULus)
E307231
커넥터 표준
IEC 61076-2-104

표준

커넥터 표준
IEC 61076-2-104

Plug, left

Stickkontakt vänster
M8, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Konektor, pravý

Stickkontakt höger
M8, IP69, female contact, angled 90°, Plastic, unshielded

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
