SAIL-VSA-10U(0.5)
SAIL-VSA-10U(0.5)
Rozměrový výkres
SAIL-VSA-10U(0.5)
Schéma pólů
SAIL-VSA-10U(0.5)
Schéma připojení

SAIL-VSA-10U(0.5)

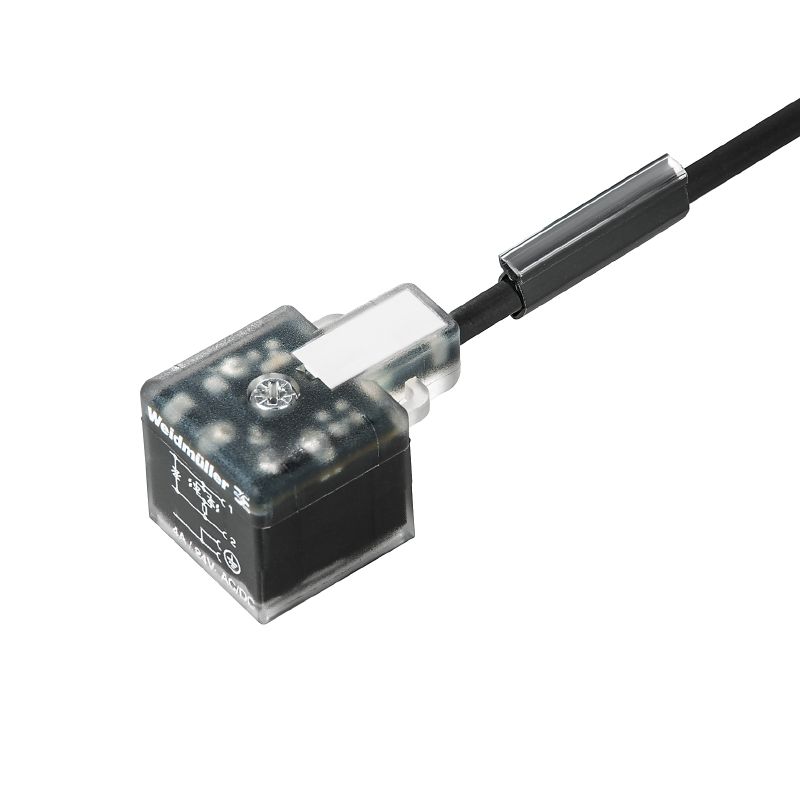

Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 10 m, PUR, black

ID výrobku 1845121000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 10
Approvals General ordering data Rozměry a hmotnosti Environmental Product Compliance Technické specifikace kabelu Všeobecné technické údaje Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

General ordering data

Verze
Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 10 m, PUR, black
Číslo objednávky
1845121000
Typ
SAIL-VSA-10U(0.5)
GTIN (EAN)
4032248358069
Ilość
1 items

Rozměry a hmotnosti

Čistá hmotnost
288,64 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Technické specifikace kabelu

Barva opláštění
černá
Délka kabelu
10 m
Halogen
Ne
Materiál pláště
PUR
Počet pólů
3
Průřez jádra
0,5 mm²
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-25...80 °C
Vhodné pro nosiče kabelů
Yes
Vnější průměr
4.6 mm ± 0.2 mm

Všeobecné technické údaje

Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
Design A (18 mm)
LED
Ano
Materiál kontaktu
CuZn
Povrch kontaktu
pocínované
Připojovací závit
Různé
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
přišroubované
Verze
Jeden konec bez konektoru – zásuvka ventilu
Všechny zástrčky ventilů jsou usazeny ochrannými obvody
Suppressor diode

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
