SAIL-VSCD-M12W-5.0U
SAIL-VSCD-M12W-5.0U
Габаритный чертеж
SAIL-VSCD-M12W-5.0U
Габаритный чертеж
Male, angled
SAIL-VSCD-M12W-5.0U
Схема контактов
SAIL-VSCD-M12W-5.0U
Схема контактов
M12 = A-coded
SAIL-VSCD-M12W-5.0U
Схема соединений

SAIL-VSCD-M12W-5.0U

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1803769200000)/

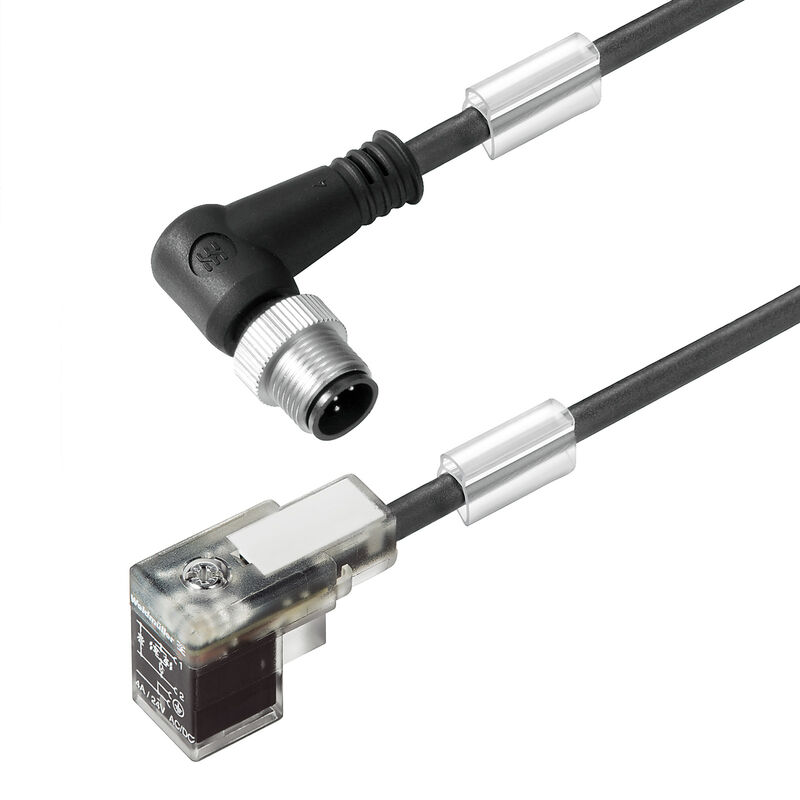

Кабель клапана (в сборе), Вилка угловой - диодная вилка, Конструкция C DIN (8 мм), M12 = A-кодировка, Длина кабеля: 5 m, Полиуретан, черный

№ продукта 1857730500
Загрузить спецификации Инженерная поддержка
Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Specyfikacje techniczne kabla Dane ogólne techniczne Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Version
Кабель клапана (в сборе), Вилка угловой - диодная вилка, Конструкция C DIN (8 мм), M12 = A-кодировка, Длина кабеля: 5 m, Полиуретан, черный
Order No.
1857730500
Type
SAIL-VSCD-M12W-5.0U
GTIN (EAN)
4032248404179
Кол.
1 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1803769200000)/

Размеры и массы

Масса нетто
278 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Acceleration
5 m/s²
Bending cycles
2 mln
Bending radius, min., moving
10 x średnica kabla
Bending radius, min., stationary
5 x średnica kabla
Cable length
5 m
Colour coding
brązowy
niebieski
zielony / żółty
Core cross-section
0,5 mm²
Halogen
Nie
Insulation
PP
Number of poles
3
Outside diameter
4.6 mm ± 0.2 mm
Resistant to welding beads
No
Sheath material
PUR
Sheathing colour
black
Shielded
No
Speed
200 m/s
Suitable for cable carriers
Yes
Temperature range, moving
-25...80 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
0 °/m
Welding spark resistance
Нет

Dane ogólne techniczne

All valve plugs are fitted with protective circuits
dioda Zenera
Coding
Forma C DIN (8 mm)
M12 = kodowanie A
Connection thread
inne
Contact material
CuZn
Contact surface
cynowana
LED
Yes
Nominal current
4 A
Nominal voltage
24 V
Protection degree
IP67
when screwed in
Temperature range of housing
-25…+80 °C
Tightening torque
Mounting screw M3: 0.4 Nm
M2.5 mounting screw: 0.3 Nm
M12: 0.8 - 1.2 Nm
Version
弯插头 - 阀门插头

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
