속성

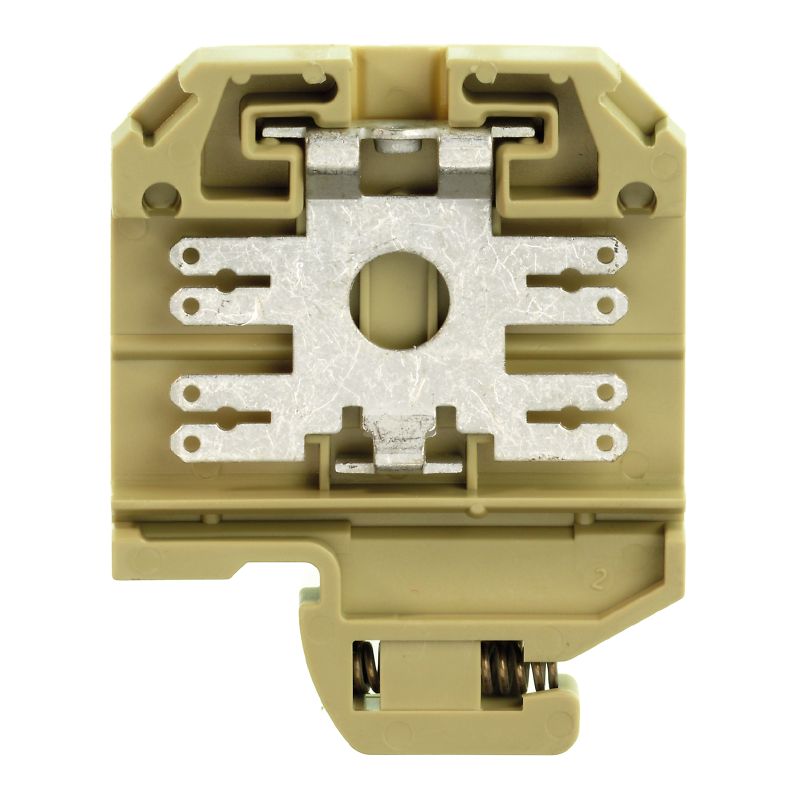

| 버전 | 기본 연결 단자대 블록, 플랫 블레이드 결선, 베이지색/노란색, 2.5 mm², 20 A, 500 V, 결선 수: 4, 레벨 수: 2, TS 32, V-2, PA 66, 100 °C |
| 주문 번호 | 0479660000 |
| 유형 | SAK 4 SS 6.3/2.8 |
| GTIN(EAN) | 4008190185527 |
| 수량 | 100 items |
| 깊이 | 51.5 mm |
| 깊이 (인치) | 2.028 inch |
| 높이 | 40 mm |
| 높이 (인치) | 1.575 inch |
| 너비 | 6.5 mm |
| 폭 (인치) | 0.256 inch |
| 순중량 | 8.57 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | PA 66 |
| 컬러 코드 | 베이지색/노란색 |
| UL 94 가연성 등급 | V-2 |
| 버전 |
케이블 러그 결선 사용 F2.8
케이블 러그 결선 사용 F6.3 스크류 고정이 가능한 점프바용 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 2 |
| 레벨당 클램프 지점 개수 | 2 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 예 |
| PE 결선 | 아니요 |
| 레일 | TS 32 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 직접 장착 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 아니요 |
| 결선 유형, 추가 결선 | 플랫 블레이드 결선 |
| 결선 방향 | 측면 |
| 결선 수 | 4 |
| 결선 유형 | 플랫 블레이드 결선 |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 2.5 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 와이어 단면적 최대(CSA) | 14 AWG |
| 와이어 단면적 최소(CSA) | 18 AWG |
| 인증 번호(CSA) | 12400-129 |
| 전류 크기 C(CSA) | 13 A |
| 전압 크기 C(CSA) | 300 V |
| 레일 | TS 32 |
| 설치 권고 | 직접 장착 |
| 표준 규격 |
IEC 61210
IEC 60947-7-1 규격 |
| 정격 단면 스페이드 커넥터 2.8 mm | 1 mm² |
| 정격 단면 스페이드 커넥터 6.3 mm | 2.5 mm² |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 500 V |
| 정격 DC 전압 | 500 V |
| 정격 전류 | 20 A |
| 최대 와이어에서 전류 | 20 A |
| 표준 규격 |
IEC 61210
IEC 60947-7-1 규격 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| 정격 임펄스 내전압 | 6 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 오염 심각도 | 3 |
| 인증 번호(UR) | E60693 |
| 전류 크기 C(UR) | 25 A |
| 전압 크기 C(UR) | 300 V |
| 컨덕터 크기 팩토리 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(UR) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(UR) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(UR) | 26 AWG |
| 승인/인증/적합성 문서 |
[DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36587) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0479660000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 인증 |      |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E60693 |
