속성

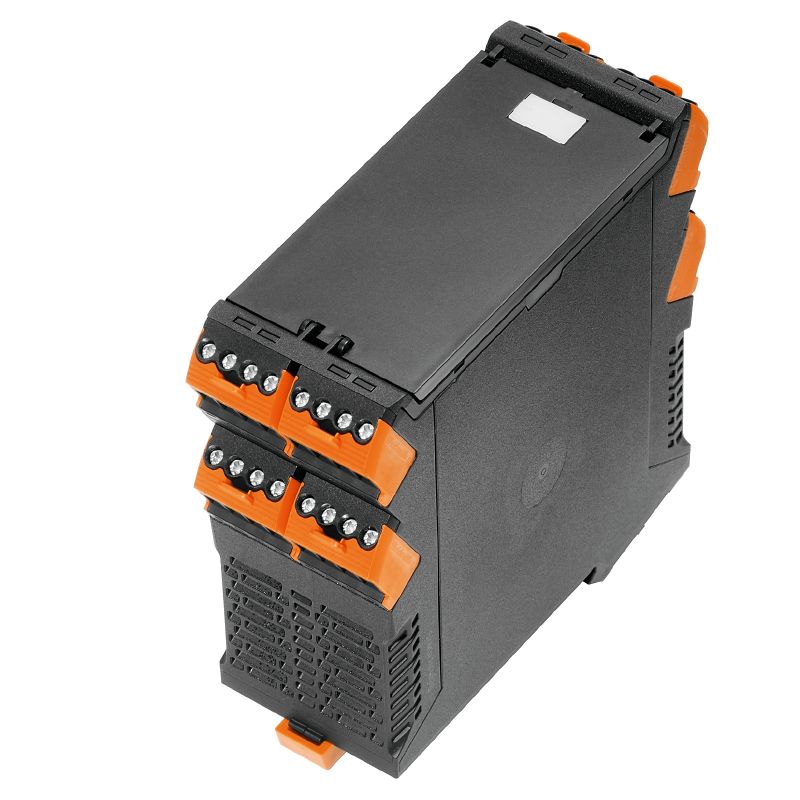

| 버전 | 전자 하우징 샘플, OMNIMATE 하우징 - 시리즈 CH20M 검정, 참조 제품 CH20M45 하우징, 완전 장착, 4개의 암형 플러그 포함, 장착됨, 외함 세트, 결선 기술, 너비: 45 mm |
| 주문 번호 | 1111640000 |
| 유형 | SAMPLE CH20M45 22/22 ASSEMBLED |
| GTIN(EAN) | 4032248889952 |
| 수량 | 1 items |
| 깊이 | 114 mm |
| 깊이 (인치) | 4.488 inch |
| 높이 | 117.2 mm |
| 높이 (인치) | 4.614 inch |
| 너비 | 45 mm |
| 폭 (인치) | 1.772 inch |
| 길이 | 113.6 mm |
| 길이 (인치) | 4.472 inch |
| 순중량 | 228.5 g |
| 설치 온도 | -25 °C...85 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 최대 극 수(Tu=20°C) | 10 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 9 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 400 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 250 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 4 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 4 kV |
| 연면거리, 분 | 3.2 mm |
| 최소간격, 분 | 3 mm |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 400 ≤ CTI <600 |
| UL 94 가연성 등급 | V-0 |
| 재질 |
플라스틱
PA 66 GF 30 |
| 절연재 | PA 66 GF 30 |
| 절연재 그룹 | II |
| 표면 마감 | 미처리 |
| 보호 등급 | IP20 |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 컬러 코드 | 검정 |
| PCB 두께 | 1.6 mm |
| PCB 형태에 대한 공차 | ±0.1 mm |
| 회로 보드 두께의 공차 | ±0.15 mm |
| 결선 레벨 수 | 8 |
| PCB 개수, 최대 | 2 |
| 환기구 수 | 4 |
| 극 수 | 32 |
| 점프바 | 아니요 |
| PCB에 대한 접점의 유형 | 솔더 결선, 직접 |
| 결선 유형 | 클램프 요크 |
| 플립오버 장착식 | 예 |
| 마커 결합 가능 | 예 |
| 안전 잠금 | 밀폐형 |
| 기능 포트 대비 컷아웃 일체형 | 아니요 |
| 클립온풋 색상 | 주황색 |
| 점프바 | 아니요 |
| 결선 레벨 수 | 8 |
| 극 수 | 32 |
| 탈피 길이 | 8 mm |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 조임 토크, 최소 | 0.4 Nm |
| 조임 토크, 최대 | 0.5 Nm |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 단선, 최소 H05(07) V-U | 0.2 mm² |
| 단선, 최대 H05(07) V-U | 2.5 mm² |
| stranded, 최대 H07V-R | 2.5 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.25 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 2.5 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.25 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 2.5 mm² |
| 최대 수용 전선 범위 | 2.5 mm² |
| 제품 정보 | 회로기판 윤곽, 제한 구역 및 그 외 회로기판 설계 관련 정보는 다운로드 섹션의 해당 수형 헤더 아래의 결선 기술 카테고리에서 확인하실 수 있습니다. |
| 엔지니어링 데이터 |
[CAD data -- PCB_position_50882_LP-POSITION_45MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188762)
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| 사용자 문서 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257)
[FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-03-01 |
| ECLASS 14.0 | 27-19-03-01 |
| ROHS | 준수 |
액세서리
-
-
항목 번호:1421750000패키징 단위:78 PC
PCB 플러그인 커넥터 BHZ 5.00/04/90LH SN BK/GGY BX cod. 02
-
-
항목 번호:1372520000패키징 단위:78 PC
PCB 플러그인 커넥터 BHZ 5.00/04/90LH SN GGY/GGY BX cod. 02
-
항목 번호:1372580000패키징 단위:78 PC
PCB 플러그인 커넥터 파란색 릴리스 레버 BHZ 5.00/04/90LH SN GGY/BL BX cod. 02
-
-
-
-
항목 번호:1989090000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
항목 번호:1989190000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
항목 번호:1497500000패키징 단위:78 PC
PCB 플러그인 커넥터, 암형 플러그, 5.00 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 박스
-
-
-
항목 번호:1413740000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 흑연 회색, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1432890000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 밝은 회색, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1221310000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소 커버, 너비: 22.5 mm
-
항목 번호:1472830000패키징 단위:50 PC
후드, OMNIMATE 하우징 - 시리즈 CH20M 아게이트 그레이, 측면 요소 커버, 너비: 22.5 mm
마커디바이스 마커MultiCardESGESG 6.6/... BHZ블랭크
전자 부품 하우징모듈식 전자 장치 하우징결선 방식 - CH20MPCB 커넥터 4폴 - CH20M22, CH20M45, CH20M67암형 플러그 - 클램프 요크 스크류 결선
마커디바이스 마커MultiCardESGESG 8/13.5/43.3 SAI AU블랭크
전자 부품 하우징모듈식 전자 장치 하우징결선 방식 - CH20MPCB 커넥터 4폴 - CH20M22, CH20M45, CH20M67암형 플러그 - PUSH IN 스프링 결선
마커디바이스 마커MultiCardESGESG 6.6/... BHZ맞춤형 인쇄
마커디바이스 마커MultiCardESGESG 8/13.5/43.3 SAI AU맞춤형 인쇄
전자 부품 하우징모듈식 전자 장치 하우징CH20M AD SHL 5.00 - 측면 요소 커버CH20M AD SHL 5.00/04 - CH20M22, CH20M45, CH20M67용 측면 요소 커버
개별 부품
-
항목 번호:1105580000패키징 단위:1 PC
전자 하우징 샘플, OMNIMATE 하우징 - 시리즈 CH20M 녹색, 자체 조립용 PCB, CH20M12 - 67, 결선 레벨 수 2개, 너비: 1.6 mm
-
항목 번호:1111720000패키징 단위:6 PC
측면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소, 너비: 45 mm
-
항목 번호:1104410000패키징 단위:6 PC
모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 베이스 요소, 너비: 45 mm
-
항목 번호:1069770000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 좌측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
항목 번호:1069710000패키징 단위:108 PC
PCB 플러그인 커넥터, 결선 요소, 우측, 수형 헤더, 개방 측, THT/THR 용접 결선, 5.00 mm, 극 수: 4, 90°, 솔더 핀 길이(l): 5.9 mm, 주석 도금, 검정, 박스
-
항목 번호:1104420000패키징 단위:30 PC
전면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 전면 요소 추가, 플립 커버 준비물 포함, 너비: 45 mm
-
항목 번호:1104430000패키징 단위:30 PC
모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 투명, 플립 커버, 너비: 45 mm
-
전자 부품 하우징모듈식 전자 장치 하우징CH20M 샘플 - Design-In-supportCH20M 하우징 - 샘플 키트CH20M 하우징 - 샘플 PCB
전자 부품 하우징모듈식 전자 장치 하우징CH20M45 - 모듈식 전자 장치 하우징, 폭 45 mmCH20M45 S - 측면 요소CH20M45 S 2PSC/2PSC - 측면 요소, 각 측면별 플러그 4개 포함
전자 부품 하우징모듈식 전자 장치 하우징CH20M45 - 모듈식 전자 장치 하우징, 폭 45 mmCH20M45 B - 베이스 요소CH20M45 B - 베이스 요소
전자 부품 하우징모듈식 전자 장치 하우징결선 방식 - CH20MPCB 커넥터 4폴 - CH20M22, CH20M45, CH20M67수형 헤더 - 솔더 결선SHL-SMT 5.00/04GL - 왼쪽 결선측
전자 부품 하우징모듈식 전자 장치 하우징결선 방식 - CH20MPCB 커넥터 4폴 - CH20M22, CH20M45, CH20M67수형 헤더 - 솔더 결선SHL-SMT 5.00/04GR - 오른쪽 결선측
전자 부품 하우징모듈식 전자 장치 하우징CH20M45 - 모듈식 전자 장치 하우징, 폭 45 mmCH20M45 F - 전면 요소CH20M45 F - 전면 요소, 플립 커버용 준비 포함
전자 부품 하우징모듈식 전자 장치 하우징CH20M45 - 모듈식 전자 장치 하우징, 폭 45 mmCH20M45 C - 플립 커버
전자 부품 하우징모듈식 전자 장치 하우징결선 방식 - CH20MPCB 커넥터 4폴 - CH20M22, CH20M45, CH20M67암형 플러그 - 클램프 요크 스크류 결선
