SC 3.81/11/135G 3.2SN OR BX

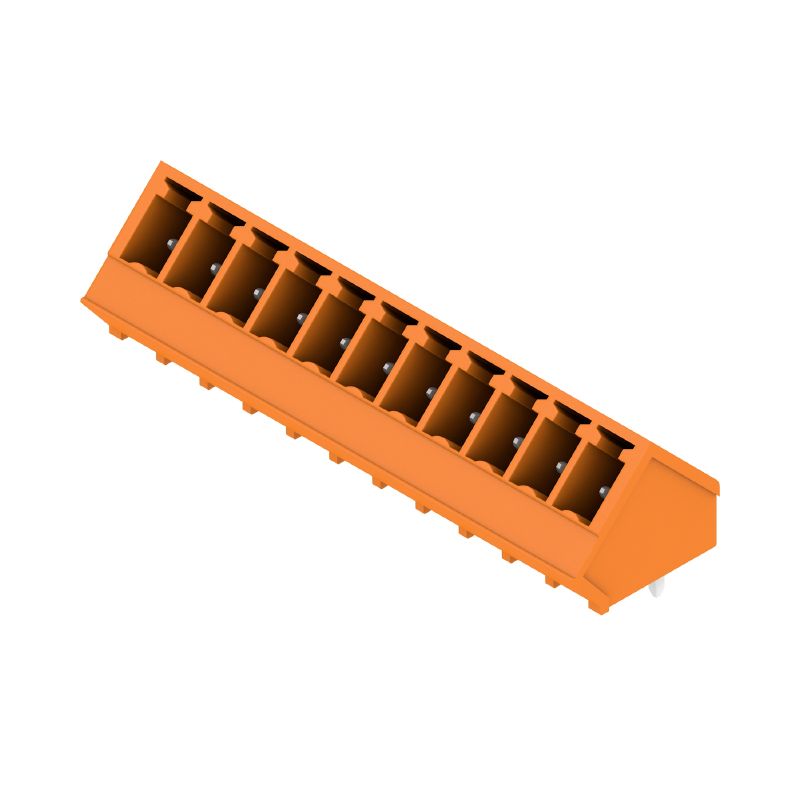

Product image
Similar to illustration
SC 3.81/11/135G 3.2SN OR BX
Product image
SC 3.81/11/135G 3.2SN OR BX
Dimensional drawing

SC 3.81/11/135G 3.2SN OR BX

PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 11, 135°, Solder pin length (l): 3.2 mm, tinned, orange, Box

ID výrobku 1975950000
Stáhnout datový list Engineering Support Product Downloads
Anvendte produkter 25
Approvals General ordering data Dimensions and weights Shoda produktu s prostředím System specifications Material data Märkdata enligt IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Important note Classificazioni

Approvals

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

General ordering data

Версия
PCB plug-in connector, male header, closed side, THT solder connection, 3.81 mm, Number of poles: 11, 135°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Заказ №
1975950000
Тип
SC 3.81/11/135G 3.2SN OR BX
GTIN (EAN)
4032248684243
Кол.
50 Styk
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Dimensions and weights

Глубина
13,1 mm
Глубина (дюймов)
0,516 inch
Высота
14,2 mm
Altezza (pollici)
0,559 inch
Altezza minima
11 mm
Ширина
43,3 mm
Width (inches)
1,705 inch
Масса нетто
3,025 g

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu bez výjimky
REACH SVHC
Nej mSvHC över 0,1 viktprocent

System specifications

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Board connection
Монтаж на печатной плате
THT solder connection
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Угол вывода
135°
Number of poles
11
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Tolerancja długości kołka lutowniczego
0 / -0.2 mm
Размеры выводов под пайку
d = 1.0 mm
Octagonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,2 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
38,1 mm
L1 in inches
1,5 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
finger-safe unplugged/ back-of-hand-safe plugged
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Volume resistance
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5 N

Material data

Изоляционный материал
PA GF
Цветовой код
narancssárga
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 550
UL 94 flammability rating
V-0
Материал контакта
Copper alloy
Поверхность контакта
tinned
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Märkdata enligt IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
17,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s with 76 A

Rated data acc. to CSA

Intézet (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Номинальный ток (группа использования B/CSA)
11 A
Номинальный ток (группа использования D/CSA)
10 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Ссылка на утвержденные значения
Specifications are maximum values, details - see approval certificate.

Packing

Csomagolás
Box
Lunghezza VPE
87 mm
Larghezza VPE
81 mm
Высота VPE
70 mm

Important note

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
