SCDV 3.81/14/180G 3.2SN OR BX

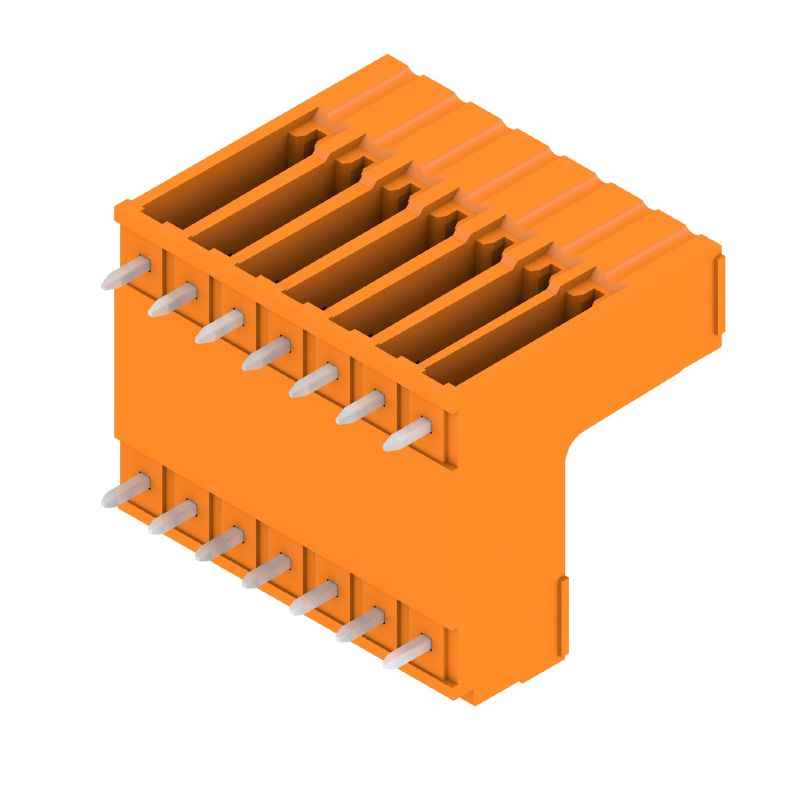

Obrázek výrobku
SCDV 3.81/14/180G 3.2SN OR BX

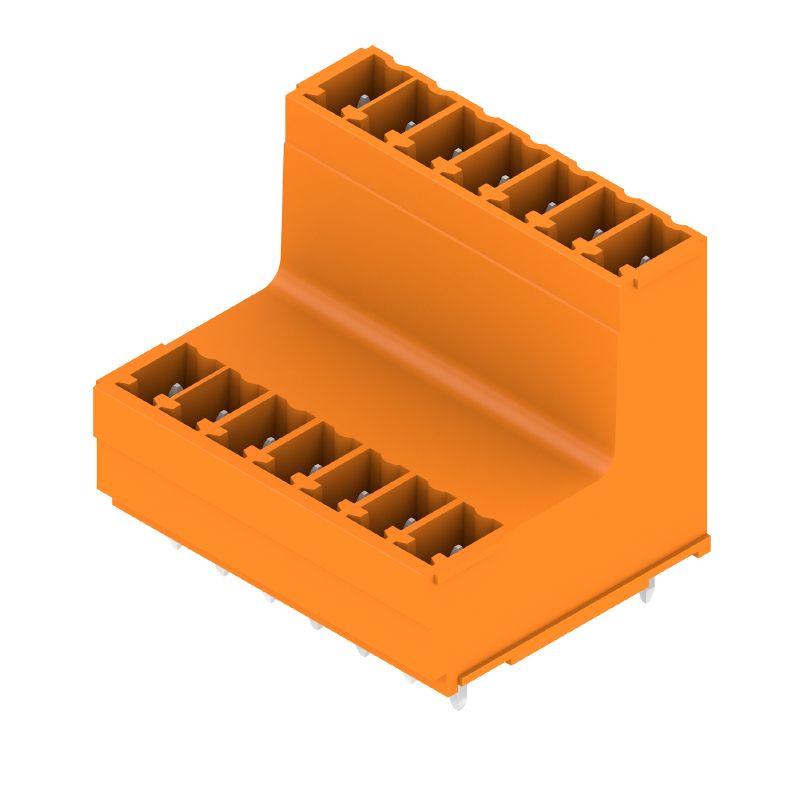

Obrázek výrobku
SCDV 3.81/14/180G 3.2SN OR BX
Dimensional drawing

SCDV 3.81/14/180G 3.2SN OR BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 14, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz

ID výrobku 1034540000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 1 Příbuzné výrobky 11
Approvals Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Données nominales selon CEI Rated data acc. to CSA Märkdata enligt UL 1059 Emballage Fontos megjegyzés 분류

Approvals

ROHS
Conform

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 3.81 mm, Pólusszám: 14, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, narancssárga, Doboz
Référence
1034540000
Type
SCDV 3.81/14/180G 3.2SN OR BX
GTIN (EAN)
4032248763368
Qté.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Упаковка
Ящик

Méretek és tömegek

Profondeur
22,7 mm
Mélység (coll)
0,894 inch
Hauteur
25,1 mm
Altezza (pollici)
0,988 inch
가장 낮은 버전의 높이
21,9 mm
Largeur
28,06 mm
Width (inches)
1,105 inch
Poids net
6,143 g

Termékek környezetvédelmi megfelelősége

Statut de conformité RoHS
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Product family
OMNIMATE Signal - sorozat BC/SC 3.81
Type of connection
Collegamento al circuito stampato
Montage sur le circuit imprimé
THT 용접 결선
Pas en mm (P)
3,81 mm
Pas en pouces (P)
0,15 "
Angle de sortie
180°
Количество полюсов
14
Nombre de picots par pôle
1
Solder pin length (l)
3,2 mm
Tolérance sur la longueur du picot à souder
+0,02 / -0,2 mm
Dimensions du picot à souder
d = 1.0 mm
Octagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Diamètre du trou d'implantation (D)
1,2 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
22,86 mm
L1 v palcích
0,9 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
7,5 N
Tažná síla / pól, max.
5,5 N

Anyagjellemzők

Matériau isolant
PA GF
Couleur
arancione
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Matériau des contacts
Copper alloy
Surface du contact
pocínované
Skladovací teplota, min.
−40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
−50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
−25 °C
Teplotní rozsah, instalace, max.
120 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1 s se 76 A

Rated data acc. to CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
11 A
Courant nominal (groupe d'utilisation D / CSA)
10 A

Märkdata enligt UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A

Emballage

Emballage
Boîte
Longueur VPE
260 mm
Largeur VPE
200 mm
Hauteur VPE
28 mm

Fontos megjegyzés

Conformité IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
