SL 7.62HP/08/90G 3.2SN OR BX
SL 7.62HP/08/90G 3.2SN OR BX

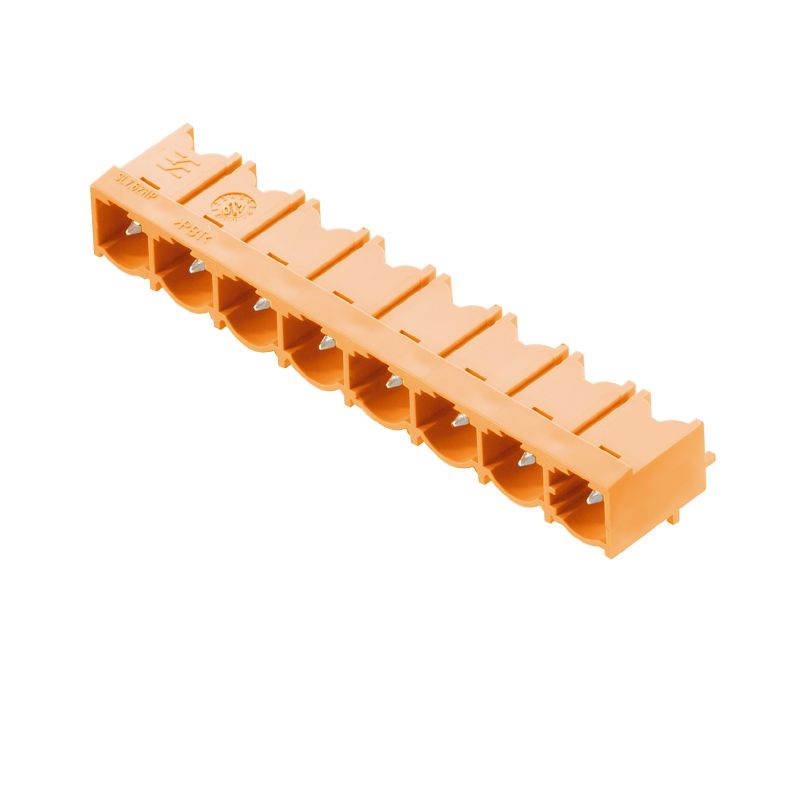

Zdjęcie produktu
SL 7.62HP/08/90G 3.2SN OR BX

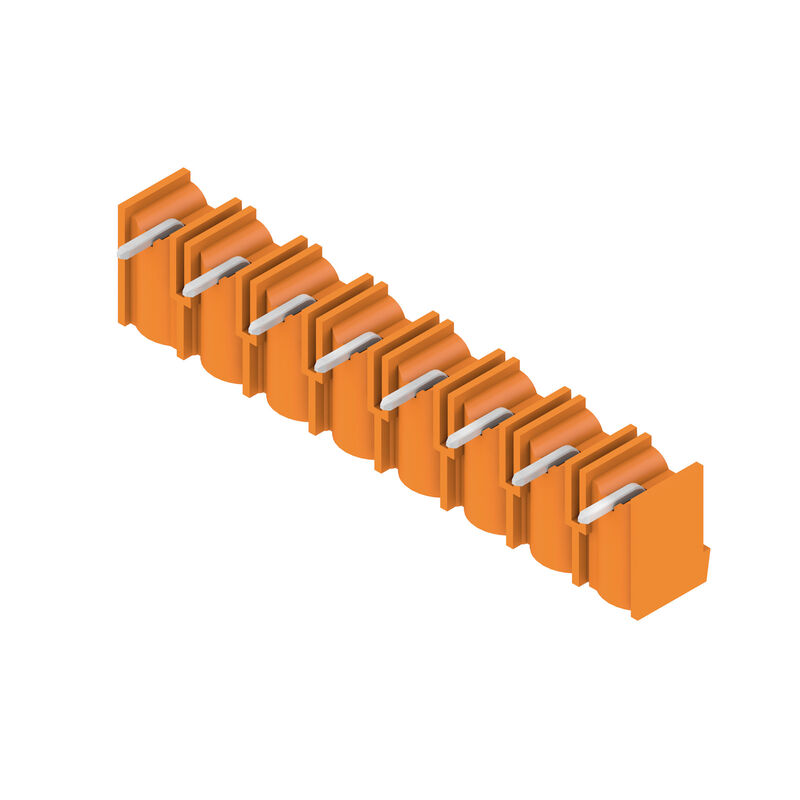

Zdjęcie produktu
SL 7.62HP/08/90G 3.2SN OR BX
Rysunek wymiarowany

SL 7.62HP/08/90G 3.2SN OR BX

Ten produkt będzie wkrótce niedostępny.

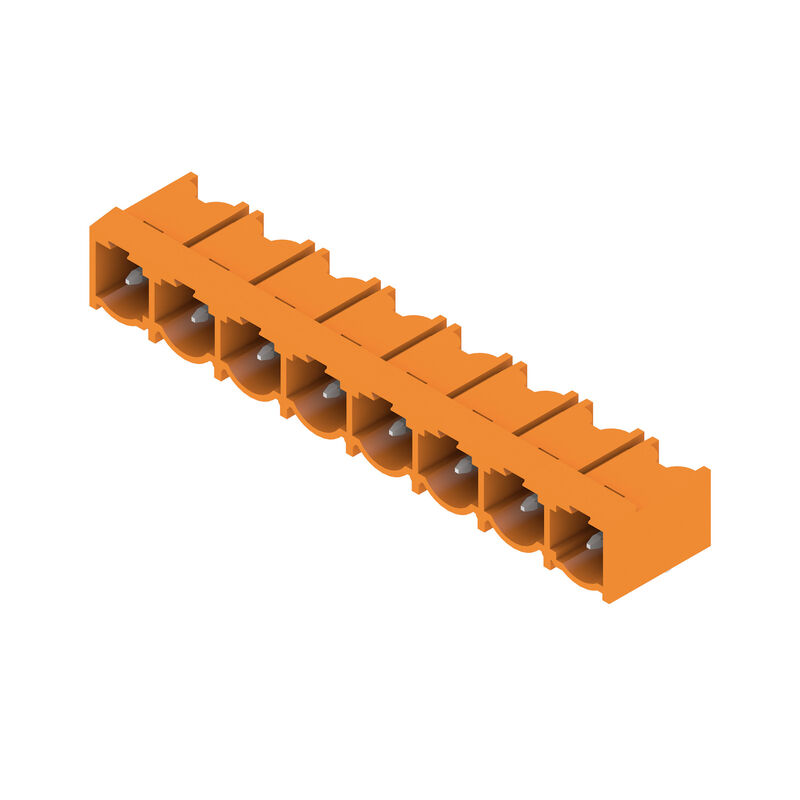

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1980430000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest odpowiednikiem 3 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Rated data acc. to IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 8, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Nr zam.
1980430000
Typ
SL 7.62HP/08/90G 3.2SN OR BX
GTIN (EAN)
4032248675487
수량
50 szt.
parametry produktu
IEC: 630 V / 29 A
UL: 300 V / 20 A
opakowanie
skrzynia
Status dostawy
W przyszłości ten artykuł nie będzie już dostępny.
마지막 주문 날짜
/Date(1806444000000)/

Wymiary i masa

Głębokość
11,8 mm
깊이 (인치)
0,465 inch
Wysokość
11,6 mm
Wysokość (cale)
0,457 inch
Najmniejsza wysokość montażu
8,4 mm
Szerokość
60,14 mm
Szerokość (cale)
2,368 inch
Net weight
4,28 g

Temperatury

długotrwała temperatura użytkowa, min.
-25 °C
długotrwała temperatura użytkowa, maks.
100 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Product Carbon Footprint
  • Kołyska do bramy:
    0,037 kg CO2 eq.

Specyfikacje systemu

Rodzina produktów
OMNIMATE Power - seria BL/SL 7.62HP
Rodzaj przyłącza
Przyłącze dla obwodu drukowanego
montaż na płytce drukowanej
Połączenie lutowane THR
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
kąt odejścia
90°
Liczba biegunów
8
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Wymiary kołka lutowniczego
1,0 x 1,0 mm
Wymiary kołka lutowniczego = d tolerancja
+0,01 / -0,03 mm
Solder eyelet hole diameter (D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 en mm
53,34 mm
L1 w calach
2,1 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP10
element kodowany
Tak
Cykle wpinania
25

Dane materiałowe

Insulating material
PBT
Barwny
pomarańczowy
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Kontaktoberfläche
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Layer structure of plug contact
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
29 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
29 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
25 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
21 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
630 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
500 V
Rated voltage for surge voltage class / pollution degree III/3
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
Kurzzeitstromfestigkeit
3 x 1s z 180 A
Odstęp izolacyjny po izolacji, min.
8,1 mm
Odstęp izolacyjny powietrzny, min.
6,5 mm

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa C / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Névleges áram (B felhasználási csoport/ UL 1059)
20 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Odstęp izolacyjny po izolacji, min.
11,2 mm
Odstęp izolacyjny powietrzny, min.
6,5 mm

Opakowanie

opakowanie
skrzynia
Długość VPE
220 mm
Szerokość VPE
70 mm
Wysokość VPE
55 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
