SL-SMT 5.00HC/04/90 1.5SN BK RL

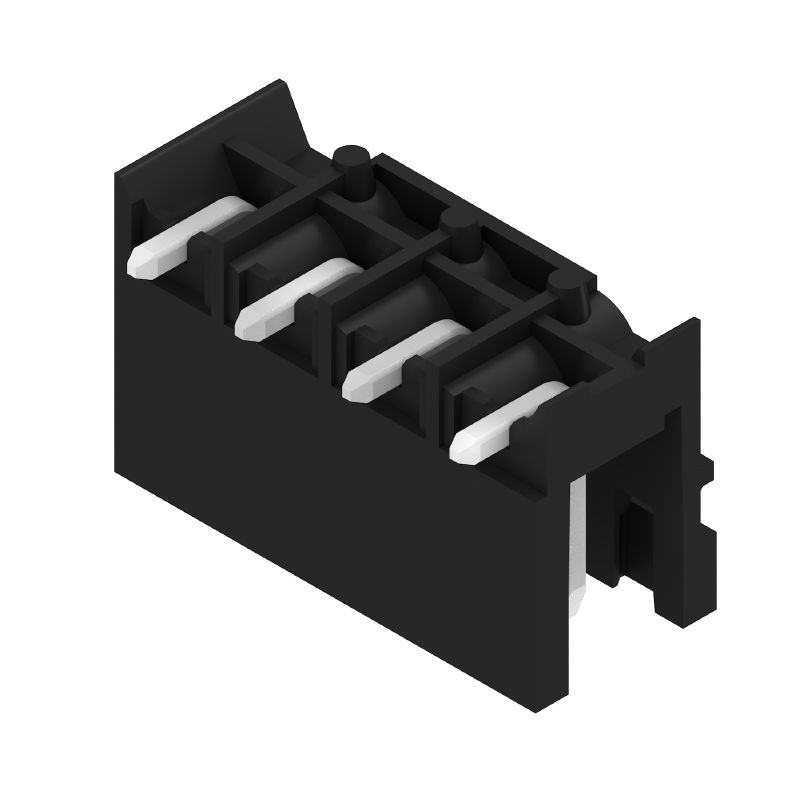

Product image
SL-SMT 5.00HC/04/90 1.5SN BK RL

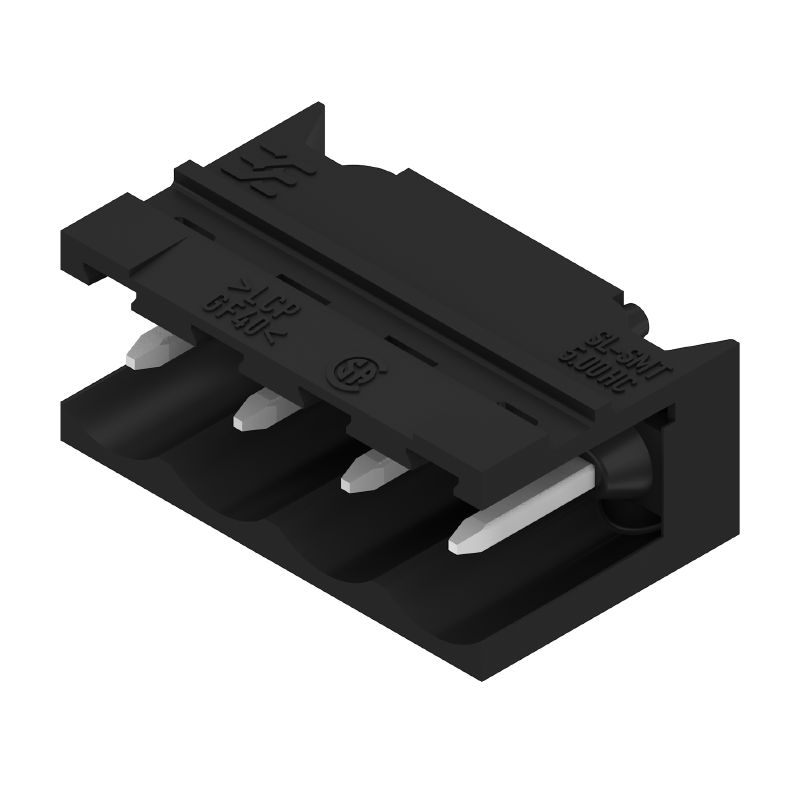

Product image
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
SL-SMT 5.00HC/04/90 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.00HC/04/90 1.5SN BK RL
Example of use
Compliant with existing standards
SL-SMT 5.00HC/04/90 1.5SN BK RL
Produktvorteil
Sichere Leistungsübertragung
Bewährte Eigenschaften
SL-SMT 5.00HC/04/90 1.5SN BK RL
Produktvorteil
Konform zu bestehenden Normen

SL-SMT 5.00HC/04/90 1.5SN BK RL

NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT/THR-forrasztott csatlakozással, 5.00 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape

Cikkszám 1797640000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 6 A következő ellendarabja 10 Kapcsolódó termékek 7
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Általános rendelési adatok

Utförande
NYÁK dugaszoló csatlakozó, tűs érintkezősor, nyitott oldal, THT/THR-forrasztott csatlakozással, 5.00 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 1.5 mm, ónozott, fekete, Tape
Order No.
1797640000
Type
SL-SMT 5.00HC/04/90 1.5SN BK RL
GTIN (EAN)
4032248239641
Förp.
350 Darab
Termékadatok
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Csomagolás
Tape

Méretek és tömegek

Djup
12 mm
Mélység (coll)
0,472 inch
Height
10 mm
Magasság (coll)
0,394 inch
Legalacsonyabb változat magassága
8,5 mm
Bredd
20 mm
Szélesség (coll)
0,787 inch
Nettó tömeg
2,356 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0,023 kg CO2 eq.

Rendszerspecifikációk

제품군
OMNIMATE Signal - sorozat BL/SL 5.00
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Pitch in mm (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
90°
Antal poler
4
Antal lödstift per pol
1
Solder pin length (l)
1,5 mm
Tolerans för stiftlängd
+0,1 / -0,2 mm
Dimensioner för lödstift
d = 1,2 mm
Nyolcszögletű
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
15 mm
L1, inch
0,591 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5,5 N

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 2...4 µm Sn matt
Tárolási hőmérséklet, min.
−40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
−50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
−30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
27,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
19 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
16,5 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV

CSA névleges adatok

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1176845
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
15 A
Märkström (användargrupp D / CSA)
15 A
Hänvisning till godkännandevärden
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Förpackning på ESD-nivå
sztatikus disszipatív
Förpackning
Tape
VPE-längd
331 mm
VPE-bredd
331 mm
VPE-höjd
52 mm
Tape depth (T2)
12,8 mm
Tape width (W)
44 mm
Tape pocket depth (K0)
12,3 mm
Tape pocket height (A0)
12,3 mm
Tape pocket width (B0)
20,42 mm
Tape pocket separation (P1)
16 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Surface resistance
Rs = 109 - 1012 Ω

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Forrasztószem átmérője D = 1,5 + 0,1 mm, 9 pólustól
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
