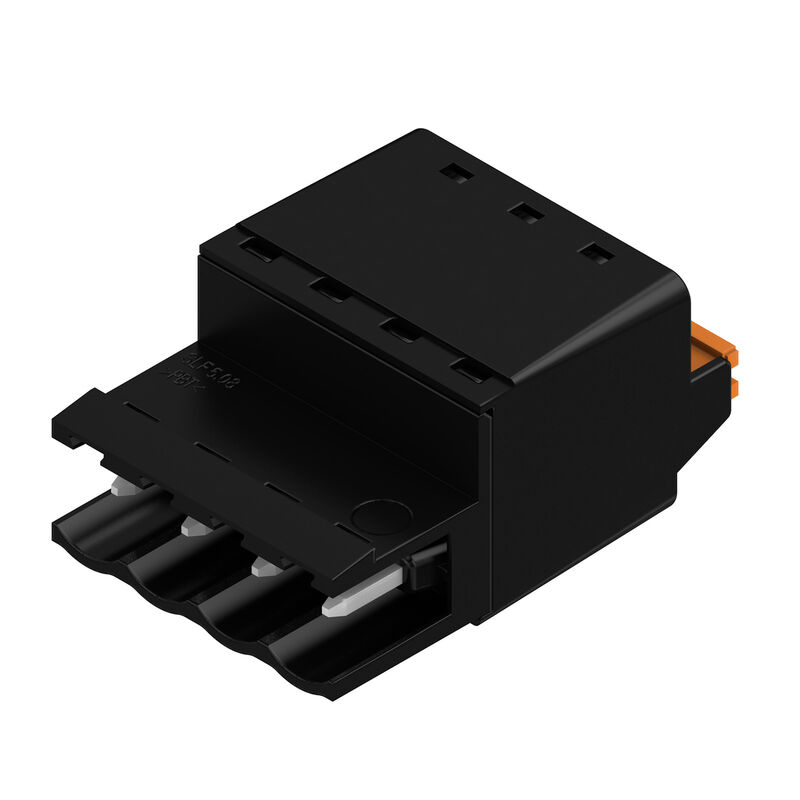

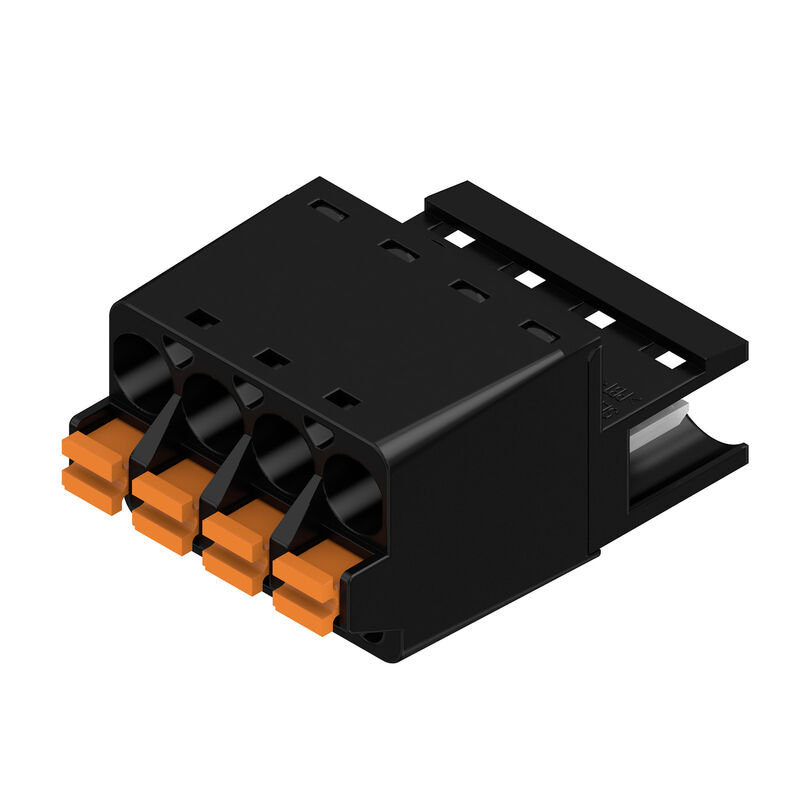

Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

N. articolo 1335580000
Download foglio dati Supporto ingegneristico Download dei prodotti
È la controparte di 23 Prodotti correlati 17
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Dati generali per l’ordinazione

Verze
Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 4, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
Číslo objednávky
1335580000
Type
SLF 5.08/04/180 SN BK BX
GTIN (EAN)
4050118138481
Množství
90 Pezzo
Parametri prodotto
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensioni e pesi

Hloubka
30 mm
Profondità (pollici)
1,181 inch
Výška
14,2 mm
Altezza (pollici)
0,559 inch
Net weight
7,22 g

Conformità ambientale del prodotto

Stav souladu se směrnicí RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Collegamento al campo
Wire connection method
PUSH IN con attuatore
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Conductor outlet direction
180°
Number of poles
4
L1 in mm
15,24 mm
L1 in inches
0,6 "
Number of rows
1
Pin series quantity
1
Rated cross-section
2,5 mm²
Touch-safe protection acc. to DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Volume resistance
≤5 mΩ
Can be coded
Sì
Délka odizolování
10 mm
Lama cacciavite
0,6 x 3,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5,5 N

Dati del materiale

Izolační materiál
PBT
Barevný
nero
Colour of operational elements
arancione
Colour chart (similar)
RAL 9011
Classe d'infiammabilità UL 94
V-0
Contact material
Lega di rame
Superficie de contacto
stagnato
Layer structure of plug contact
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
−40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
−50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
−25 °C
Campo della temperatura di montaggio, max.
100 °C

Conduttori adatti al collegamento

Clamping range, min.
0,13 mm²
Clamping range, max.
3,31 mm²
Průřez propojení AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,8 mm x 2,0 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0635100000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      1333100000
Texto de referencia
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
25,9 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
21,7 A
Rated current, min. number of poles (Tu=40°C)
22,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
18,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV
Resistencia a corrientes de corta duración
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
14 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Packaging
Box
VPE length
352 mm
VPE width
145 mm
VPE height
39 mm

Controlli sulla tipologia

Test: Durability of markings
  • Standard:
    IEC 61984 sezione 6.2 e 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Test:
    siglatura di origine, identificazione della tipologia, passo, orologio della data, tipo di materiale
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test: Misengagement (Non-interchangeability)
  • Standard:
    IEC 61984 sezione 6.3 e 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Test: Clampable cross section
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,0 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0,2 kg
  • Tipo de conductor:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato
Pull-out test
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato

Nota importante

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Notes

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
