SLF 5.08/07/180 SN OR BX

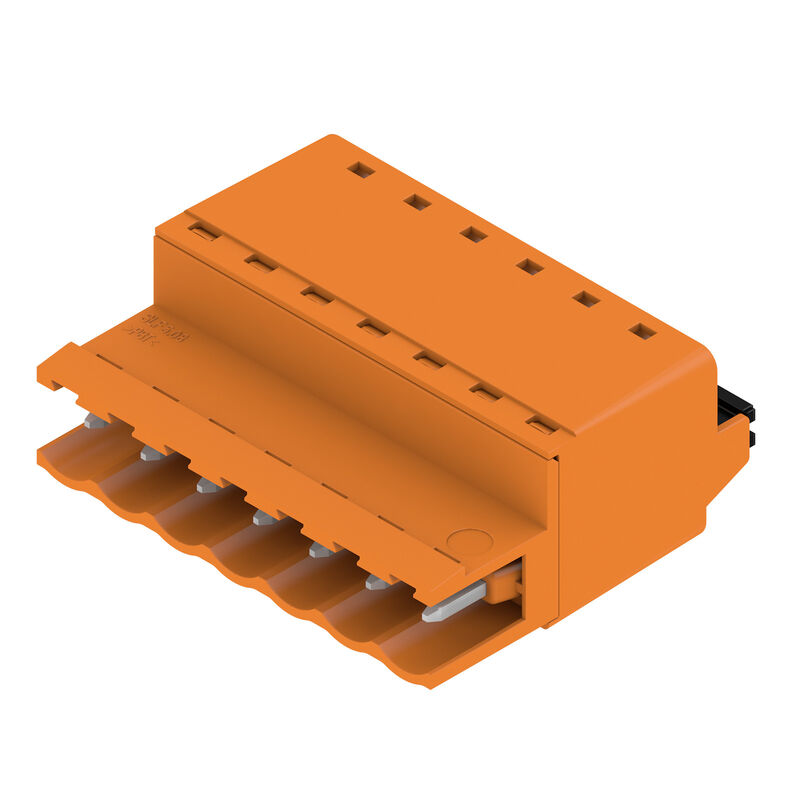

Illustration du produit
SLF 5.08/07/180 SN OR BX

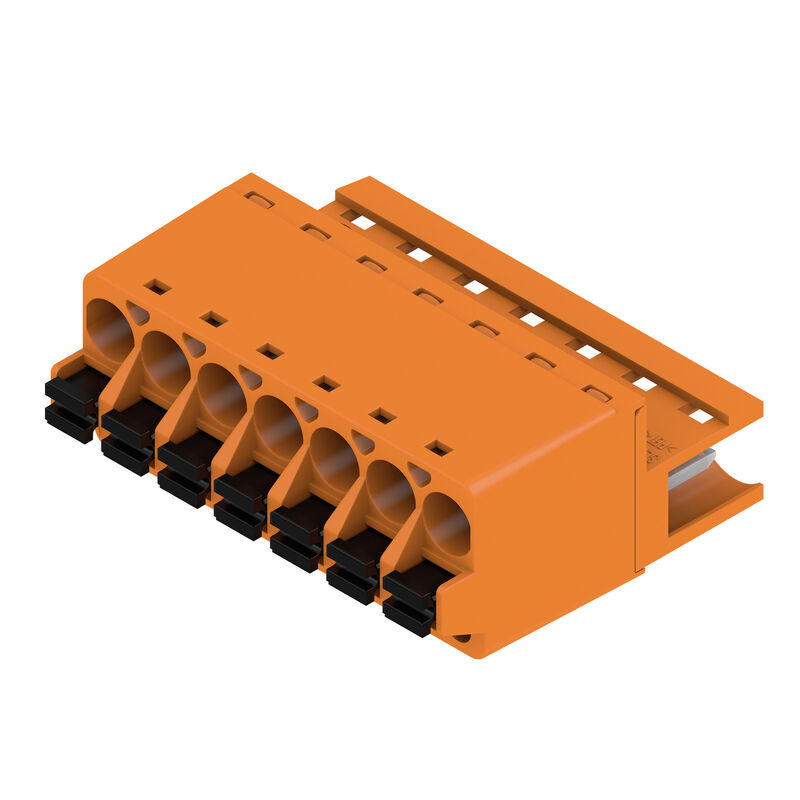

Illustration du produit
SLF 5.08/07/180 SN OR BX
Dimensional drawing
SLF 5.08/07/180 SN OR BX
Graph
SLF 5.08/07/180 SN OR BX
Graph
SLF 5.08/07/180 SN OR BX
Avantages produit
Uncompromising functionality
High vibration resistance
SLF 5.08/07/180 SN OR BX
Avantages produit
Solid PUSH IN contact
Safe and durable
SLF 5.08/07/180 SN OR BX
Avantages produit
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/07/180 SN OR BX
Avantages produit
Easy handling
No implementation framework necessary

SLF 5.08/07/180 SN OR BX

Connecteur pour circuit imprimé, Connecteur mâle, 5.08 mm, Nombre de pôles: 7, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte

Référence produit 1335380000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 2 Est la pièce opposée de 18 Autres produits de la même gamme 17
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Rated data acc. to IEC Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Informations générales de commande

Версия
Connecteur pour circuit imprimé, Connecteur mâle, 5.08 mm, Nombre de pôles: 7, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 3.31 mm², Boîte
Заказ №
1335380000
Тип
SLF 5.08/07/180 SN OR BX
GTIN (EAN)
4050118138573
Кол.
48 Pièce
Indices de produit
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Emballage
Boîte

Dimensions et poids

Глубина
30 mm
Глубина (дюймов)
1,181 inch
Высота
14,2 mm
Hauteur (pouces)
0,559 inch
Масса нетто
12,575 g

Conformité environnementale du produit

Состояние соответствия RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Серия изделия
OMNIMATE Signal - série BL/SL 5.08
Вид соединения
Raccordement installation
Метод проводного соединения
PUSH IN avec actionneur
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
180°
Количество полюсов
7
L1 в мм
30,48 mm
L1 в дюймах
1,2 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
2,5 mm²
Защита от прикосновения согласно DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Oui
Длина зачистки изоляции
10 mm
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Cycles d'enfichage
25
Force d'enfichage/pôle, max.
7 N
Force d'extraction/pôle, max.
5,5 N

Données des matériaux

Изоляционный материал
PBT
Цветовой код
Orange
Цвет элементов управления
noir
Таблица цветов (аналогич.)
RAL 2000
Classe d'inflammabilité selon UL 94
V-0
Материал контакта
Alliage de cuivre
Поверхность контакта
étamé
Структура слоев штепсельного контакта
4...8 µm Sn étamé à chaud
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Conducteurs indiqués pour raccordement

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
3,31 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 mm x 2,0 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025870000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9004050000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9025860000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0542500000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9019100000
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0282800000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0186500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0635100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      1333100000
Текст ссылки
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
25,9 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
21,7 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
22.5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
18.5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 120 A

Données nominales selon CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
14 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Упаковка
Boîte
Длина VPE
352 mm
VPE с
136 mm
Высота VPE
38 mm

Contrôles de type

Испытание: Прочность маркировки
  • Norme:
    CEI 61984 section 6.2 et 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Test:
    marque d'origine, identification du type, pas, date horloge, type de matériau
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Испытание: Незадействование (невзаимозаменяемость)
  • Norme:
    CEI 61984 section 6.3 et 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Испытание: Зажимное поперечное сечение
  • Norme:
    CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 03.11
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,0 mm²
    • Type de conducteur et section du conducteur:
      rigide 2,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Испытание на повреждение из-за случайного ослабления проводов
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,7 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite
Испытание на выдергивание
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥50 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-K2.5
    • Type de conducteur et section du conducteur:
      H07V-U2.5
    • Type de conducteur et section du conducteur:
      AWG 14/1
    • Type de conducteur et section du conducteur:
      AWG 14/19
  • Évaluation:
    réussite

Note importante

Соответствие IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Примечания

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• La prise de test ne peut être utilisée que comme point de récupération du potentiel.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
