SLF 5.08/08/180FI SN OR BX
SLF 5.08/08/180FI SN OR BX

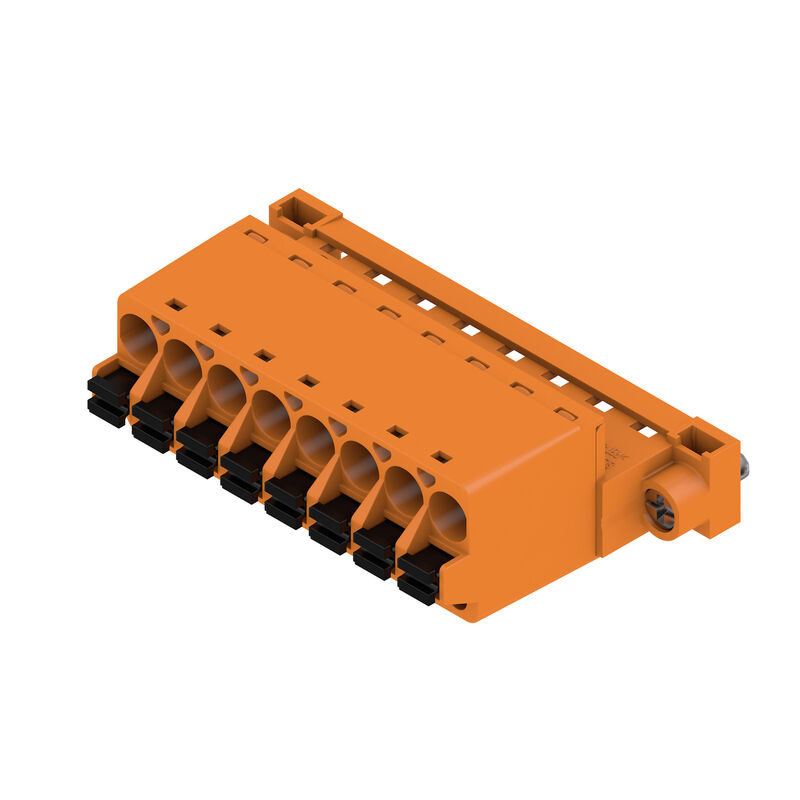

Produktillustration
SLF 5.08/08/180FI SN OR BX

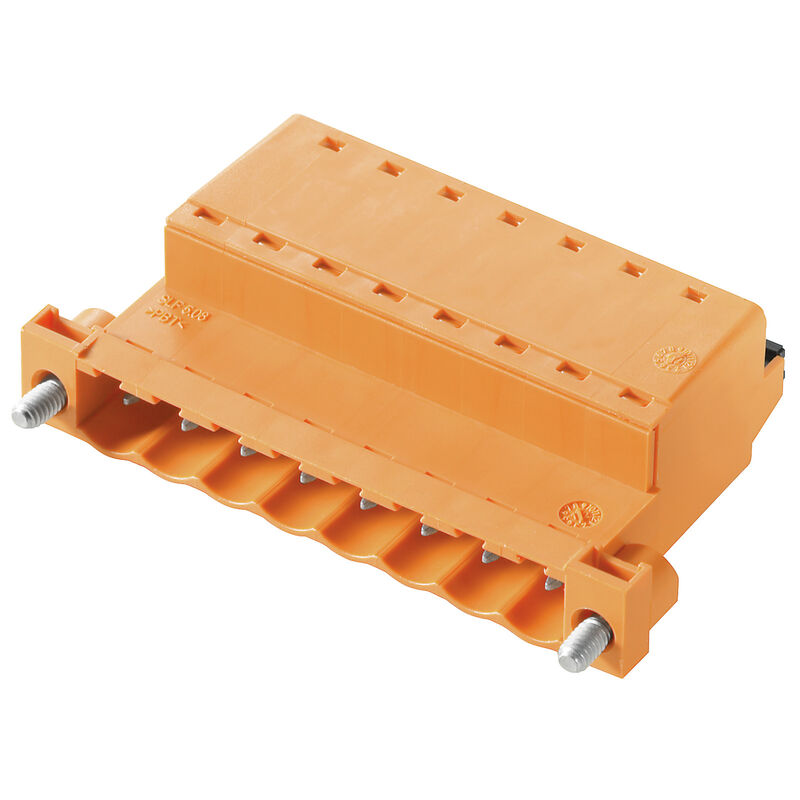

Produktillustration
SLF 5.08/08/180FI SN OR BX
Dimensional drawing
SLF 5.08/08/180FI SN OR BX
Graph
SLF 5.08/08/180FI SN OR BX
Graph
SLF 5.08/08/180FI SN OR BX
Produktfördel
Uncompromising functionality
High vibration resistance
SLF 5.08/08/180FI SN OR BX
Produktfördel
Solid PUSH IN contact
Safe and durable
SLF 5.08/08/180FI SN OR BX
Produktfördel
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/08/180FI SN OR BX
Produktfördel
Easy handling
No implementation framework necessary

SLF 5.08/08/180FI SN OR BX

Kretskortsstickanslutning, Stiftkontakt, 5.08 mm, Antal poler: 8, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box

Produkt-ID 1336470000
Ladda ner datablad Nedladdningar av produkter
Tillbehör 2 Är en motdel till 15 Använda produkter 22
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftkontakt, 5.08 mm, Antal poler: 8, 180°, PUSH IN med manöverknapp, Anslutningsområde, max. : 3.31 mm², Box
Art.nr.
1336470000
Typ
SLF 5.08/08/180FI SN OR BX
GTIN (EAN)
4050118140507
Förp.
36 items
Produktparametrar
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Förpackning
Box

Mått och vikter

Djup
30 mm
Byggdjup (tum)
1.181 inch
Höjd
14.2 mm
Bygghöjd (tum)
0.559 inch
Nettovikt
15.434 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemvärden

Famiglia prodotti
OMNIMATE Signal – serie BL/SL 5.08
결선 유형
Fältanslutning
Ledaranslutningsteknik
PUSH IN med manöverknapp
Delning i mm (P)
5.08 mm
Delning i tum (P)
0.2 "
Ledarutgångsriktning
180°
Number of poles
8
L1 en mm
35.56 mm
L1, inch
1.4 "
Antal rader
1
Количество полюсных рядов
1
Rated cross-section
2.5 mm²
Protección contra contacto según DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Térfogati ellenállás
≤5 mΩ
Codable
Ja
Avisoleringslängd
10 mm
Skruvmejselklinga
0,6 x 3,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5.5 N
Åtdragningsmoment
  • Momenttyp:
    Skruvfläns
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0.2 Nm
      • max.:
        0.25 Nm

Materialdata

Isoleringsmaterial
PBT
Färgkod
orange
Färgtabell (jämförbar)
RAL 2000
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Kopparlegering
Kontaktyta
förtennad
Skiktstruktur för stiftkontakten
4...8 µm Sn varmförtent
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-25 °C
Temperaturområde Montage, max.
100 °C

Anslutningsbara ledare

Anslutningsområde, min.
0.13 mm²
3.31 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0.2 mm²
entrådig, max. H05(07) V-U
2.5 mm²
fintrådig, min. H05(07) V-K
0.2 mm²
fintrådig, max. H05(07) V-K
2.5 mm²
med AEH med krage DIN 46 228/4, min.
0.2 mm²
med ändhylsa med krage DIN 46 228/4, max.
2.5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0.2 mm²
med ändhylsa enligt DIN 46 228/1, max.
2.5 mm²
Passtift enligt EN 60999 a x b; ø
2,8 mm x 2,0 mm
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0.75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9019100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      1.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      2.5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      1333100000
Referenstext
Ytterdiametern på plastkragen ska inte vara större än rastret (P)
Längd på hylsor ska väljas beroende på produkten och märkspänningen.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
25.9 A
Märkström, max. antal poler (Tu=20°C)
21.7 A
Märkström, min. antal poler (Tu=40°C)
22.5 A
Märkström, max. antal poler (Tu=40°C)
18.5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4,000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Märkdata enligt CSA

Instytut (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Институт (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
14 A
Rated current (Use group D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Packaging
Box
Длина VPE
353 mm
VPE с
144 mm
VPE-höjd
40 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    IEC 61984 avsnitt 6.2 och 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Test:
    ursprungsmärkning, typmärkning, raster, datum och tid, typ av material
  • Utvärdering:
    tillgänglig
  • Test:
    hållbarhet
  • Utvärdering:
    godkänd
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    IEC 61984 avsnitt 6.3 och 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    180° vridning med kodningselement
  • Utvärdering:
    godkänd
  • Test:
    visuell undersökning
  • Utvärdering:
    godkänd
Test: Klämbar area
  • Standard:
    IEC 60999-1 avsnitt 7 och 9.1 / 11.99, IEC 60947-1 avsnitt 8.2.4.5.1 / 03.11
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,0 mm²
    • Typ av ledare och för ledararea:
      massiv 2,5 mm²
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    IEC 60999-1 avsnitt 9.4 / 11.99
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    0,7 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K2.5
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Standard:
    IEC 60999-1 avsnitt 9.5 / 11.99
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.5
    • Typ av ledare och för ledararea:
      H05V-K0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥50 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-K2.5
    • Typ av ledare och för ledararea:
      H07V-U2.5
    • Typ av ledare och för ledararea:
      AWG 14/1
    • Typ av ledare och för ledararea:
      AWG 14/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Förgyllda kontaktytor på förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• AEH utan plastkrage enligt DIN 46228/1
• AEH med plastkrage enligt DIN 46228/4
• P på ritningen = raster
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Mätuttaget kan endast användas som potentialmätpunkt.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
