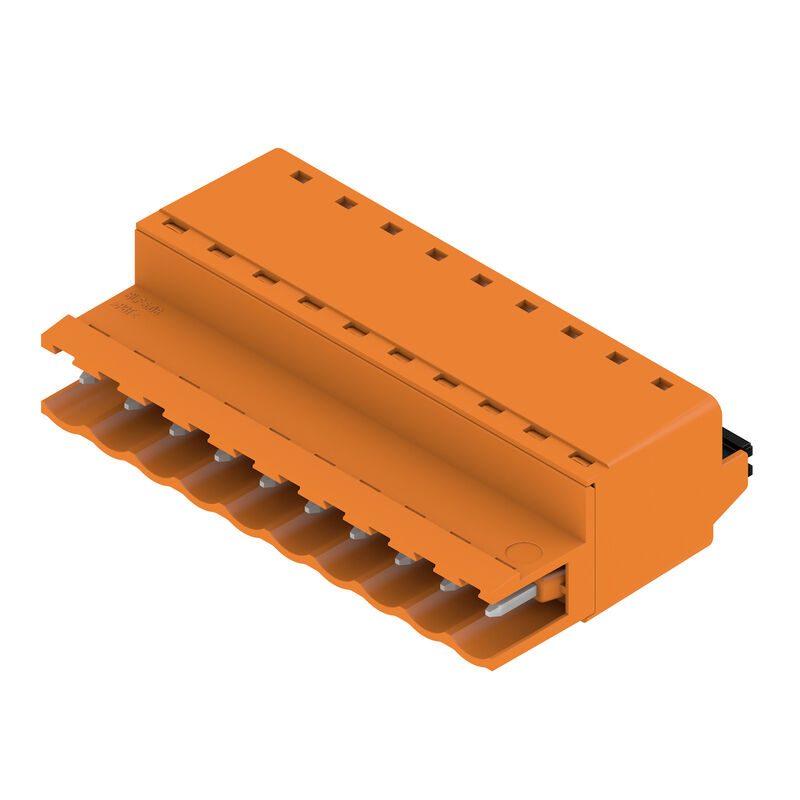

SLF 5.08/10/180 SN OR BX
Product image

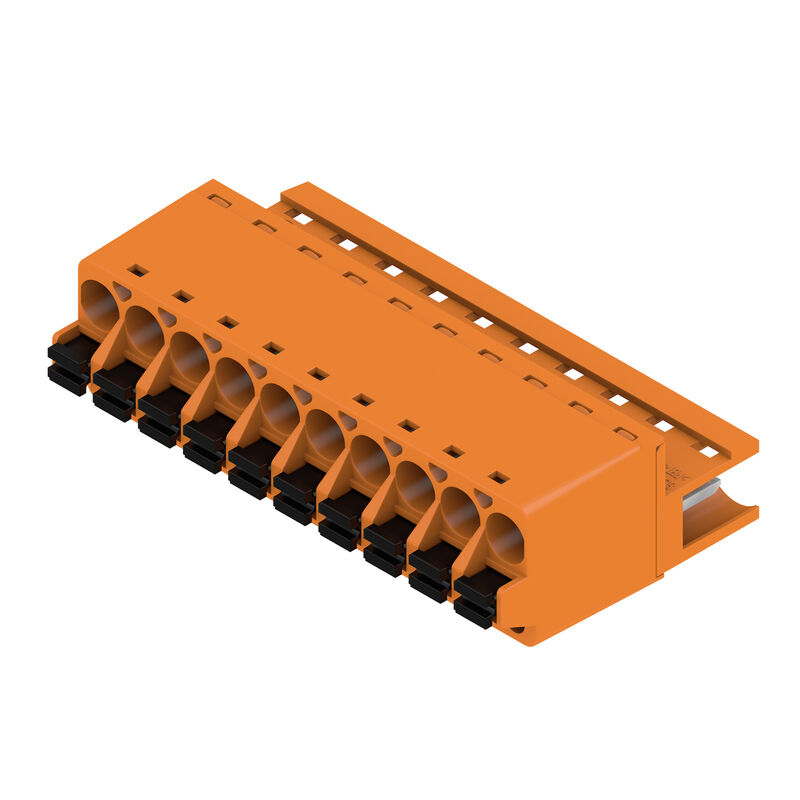

SLF 5.08/10/180 SN OR BX
Product image
SLF 5.08/10/180 SN OR BX
Dimensional drawing
SLF 5.08/10/180 SN OR BX
Graph
SLF 5.08/10/180 SN OR BX
Graph
SLF 5.08/10/180 SN OR BX
Ventaja del producto
Uncompromising functionality
High vibration resistance
SLF 5.08/10/180 SN OR BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable
SLF 5.08/10/180 SN OR BX
Ventaja del producto
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/10/180 SN OR BX
Product benefits
Easy handling
No implementation framework necessary

SLF 5.08/10/180 SN OR BX

PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 10, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스

항목 번호 1335410000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
대상 상대품: 19 관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 Anslutningsbara ledare IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

버전
PCB 플러그인 커넥터, 수형 플러그, 5.08 mm, 극 수: 10, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스
주문 번호
1335410000
유형
SLF 5.08/10/180 SN OR BX
GTIN(EAN)
4050118138719
수량
36 items
제품 데이터
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
패키징
박스

치수 및 중량

깊이
30 mm
깊이 (인치)
1,181 inch
높이
14,2 mm
높이 (인치)
0,559 inch
순중량
17,994 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

Famille de produits
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Type de raccordement
필드 결선
Technique de raccordement de conducteurs
액추에이터 탑재 PUSH IN
피치(mm)(P)
5,08 mm
피치(인치)(P)
0,2 "
도체 아웃렛 방향
180°
Nombre de pôles
10
L1 en mm
45,72 mm
L1 en pouce
1,8 "
행 수
1
Nombre de pôles
1
Section nominale
2,5 mm²
Protection au toucher selon DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Résistance de passage
≤5 mΩ
Codable
예
탈피 길이
10 mm
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5,5 N

자재 데이터

절연재
PBT
컬러 코드
주황색
작동 요소의 색상
검정
컬러 차트(유사)
RAL 2000과 유사
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
플러그 접점의 레이어 구조
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Anslutningsbara ledare

클램프 범위, 최소
0,13 mm²
클램프 범위, 최대
3,31 mm²
결선 단면규격 AWG, 최소
AWG 26
결선 단면규격 AWG, 최대
AWG 12
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
2,5 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,2 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,2 mm²
페럴 포함, DIN 46228 pt 1, 최대
2,5 mm²
EN 60999 a x b 규격, ø
2.8 mm x 2.0 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      0635100000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      2,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      1333100000
참조 텍스트
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
25,9 A
정격 전류, 최대 극 수(Tu=20°C)
21,7 A
정격 전류, 극 수(Tu=40°C)
22,5 A
정격 전류, 최대 극 수(Tu=40°C)
18,5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s, 120 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
와이어 단면적, AWG, 최대
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
14 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

Emballage
박스
Longueur VPE
352 mm
VPE 폭
140 mm
VPE 높이
38 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    IEC 61984 섹션 6.2 및 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • 테스트:
    원산지 표시, 유형 식별, 피치, 날짜 시계, 재질 유형
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    IEC 61984 섹션 6.3 및 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
테스트: 클램프 사용 가능한 단면
  • 표준:
    IEC 60999-1 섹션 7 및 9.1 / 11.99, IEC 60947-1 섹션 8.2.4.5.1 / 03.11
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.0 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • 표준:
    IEC 60999-1 섹션 9.4 / 11.99
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    0.7 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과
풀아웃 테스트
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥50 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K2.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U2.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 14/19
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 케이블 사이즈가 큰 경우 PZ 6/5 압착공구를 사용하여 페럴을 "A" 형태로 압착할 것을 권장합니다.
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
