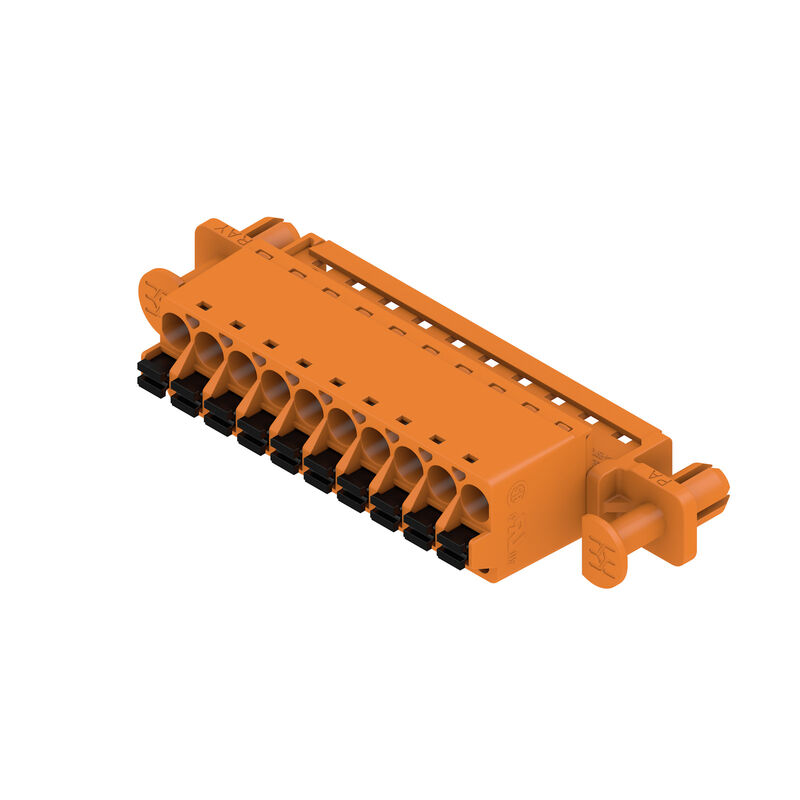

SLF 5.08/10/180DF SN OR BX
Product image
A kép illusztráció
SLF 5.08/10/180DF SN OR BX
Product image
SLF 5.08/10/180DF SN OR BX
Dimensional drawing
SLF 5.08/10/180DF SN OR BX
Graph
SLF 5.08/10/180DF SN OR BX
Graph
SLF 5.08/10/180DF SN OR BX
A termék előnyei
  • Páratlan funkcionalitás
  • Rendkívüli rezgésállóság
SLF 5.08/10/180DF SN OR BX
A termék előnyei
  • Teljes körű biztonság
  • Nemesacél kalickás ház
SLF 5.08/10/180DF SN OR BX
A termék előnyei
  • Csökkentett szerelési költségek
  • Biztos és csupán másodpercekig tartó szerelés
SLF 5.08/10/180DF SN OR BX
A termék előnyei
  • Egyszerű kezelhetőség
  • Átvezető keretre nincs szükség

SLF 5.08/10/180DF SN OR BX

NYÁK dugaszoló csatlakozó, dugasz, 5.08 mm, Pólusszám: 10, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz

Cikkszám 1353680000
Adatlap letöltése Engineering Support Product Downloads
A következő ellendarabja 18 Kapcsolódó termékek 9
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Verze
NYÁK dugaszoló csatlakozó, dugasz, 5.08 mm, Pólusszám: 10, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 3.31 mm², Doboz
Order No.
1353680000
Type
SLF 5.08/10/180DF SN OR BX
GTIN (EAN)
4050118156423
Qty.
24 Darab
Termékadatok
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Csomagolás
Doboz

Méretek és tömegek

Hloubka
31 mm
Mélység (coll)
1,22 inch
Height
14,2 mm
Magasság (coll)
0,559 inch
Nettó tömeg
19,653 g

Termékek környezetvédelmi megfelelősége

Stav souladu se směrnicí RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Signal - sorozat BL/SL 5.08
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
PUSH IN aktuátorral
Raszter mm-ben (P)
5,08 mm
Raszter inch-ben (P)
0,2 "
Vezeték kimeneti irány
180°
Pólusszám
10
L1, mm
45,72 mm
L1, inch
1,8 "
Sorok száma
1
Érintkezősorok száma
1
Névleges keresztmetszet
2,5 mm²
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály
IP20
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Csupaszolási hossz
10 mm
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
7 N
Húzóerő / pólus, max.
5,5 N

Anyagjellemzők

Insulating material
PBT
Colori
narancssárga
Färgtabell (jämförbar)
RAL 2000
UL 94 éghetőségi osztály
V-0
Contact material
Rézötvözet
Contact surface
ónozott
Layer structure of plug contact
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Csatlakoztatható vezetékek

Zakres zaciskania, min.
0,13 mm²
Clamping range, max.
3,31 mm²
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Solid, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,2 mm²
Flexible, max. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2,8 mm x 2,0 mm
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025870000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9004050000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9025860000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0542500000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9019100000
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0282800000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0186500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0635100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      1333100000
Reference text
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
25,9 A
Rated current, max. number of poles (Tu=20°C)
21,7 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
22,5 A
Rated current, max. number of poles (Tu=40°C)
18,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
14 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
352 mm
VPE szélesség
140 mm
VPE magasság
39 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága
  • Standard:
    IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, IEC 60068-2-70 / 12.95
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, dátum óra, anyagtípus
  • Kiértékelés:
    elérhető
  • Teszt:
    tartósság
  • Kiértékelés:
    átadva
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Standard:
    IEC 61984 szabvány, 6.3 és 6.9.1 / 10.11 szakasz, IEC 60512-13-5 / 02.06
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    átadva
Teszt: Rögzíthető keresztmetszet
  • Standard:
    IEC 60999-1 szabvány, 7 és 9.1 / 11.99 szakasz, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,0 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1 szabvány, 9.4 / 11.99 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1 szabvány, 9.5 / 11.99 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC-Konformität
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Poznámky
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A tesztpont csak potenciálelvételi pontként használható.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
