SU 10.16HP/03/180SF 3.5AG BK BX

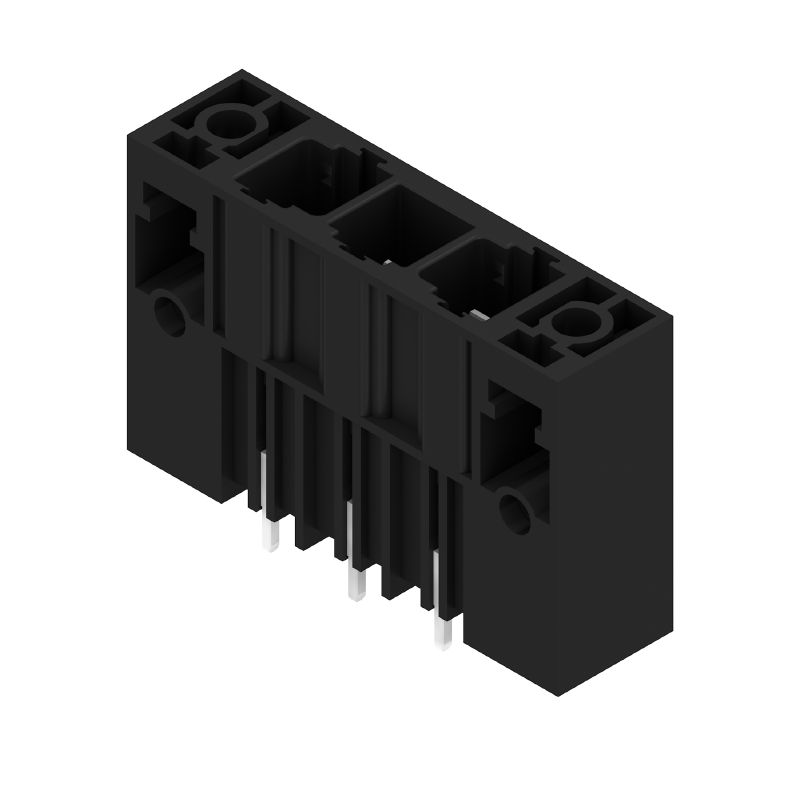

PCB 플러그인 커넥터, 수형 헤더, 스크류/클립온 플랜지, THT 용접 결선, 10.16 mm, 극 수: 3, 180°, 솔더 핀 길이(l): 3.5 mm, 은도금, 검정, 박스

항목 번호 1850890000

버전	PCB 플러그인 커넥터, 수형 헤더, 스크류/클립온 플랜지, THT 용접 결선, 10.16 mm, 극 수: 3, 180°, 솔더 핀 길이(l): 3.5 mm, 은도금, 검정, 박스
주문 번호	1850890000
유형	SU 10.16HP/03/180SF 3.5AG BK BX
GTIN(EAN)	4032248381784
수량	36 items
제품 데이터	IEC: 1000 V / 78.3 A UL: 300 V / 60 A
패키징	박스

순중량

20.2 g

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

제품군	OMNIMATE 파워 - 시리즈 BU/SU 10.16HP
결선 유형	보드 결선
PCB에 장착	THT 용접 결선
피치(mm)(P)	10.16 mm
피치(인치)(P)	0.4 "
외향 엘보	180°
극 수	3
폴당 용접 핀 수	3
솔더 핀 길이(l)	3.5 mm
솔더핀 길이 공차	+0,1 / -0,3 mm
솔더핀 크기	1.2 x 1.1 mm
솔더핀 크기 = d 공차	+0,1 / -0,1 mm
솔더 구멍 직경(D)	1.6 mm
솔더 구멍 직경 공차(D)	+ 0,1 mm
L1(mm)	20.32 mm
L1(인치)	0.8 "
행 수	1
핀 시리즈 수량	1
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전, 플러그
DIN VDE 0470에 따른 터치 안전 보호	IP20 플러그드
볼륨 저항	2.00 mΩ
코딩 가능	예
스크루 플랜지용 조임 토크, 최소	0.3 Nm
스크루 플랜지용 조임 토크, 최대	0.4 Nm
조임 토크	토크 유형: 장착 스크류, PCB 사용 정보: 두께: 최소: 1.44 mm 최대: 1.76 mm 조임 토크: 최소: 0.25 Nm 최대: 0.3 Nm 권장 스크류: 부품 번호: 2812340000 두께: 최소: 2.88 mm 최대: 3.52 mm 조임 토크: 최소: 0.2 Nm 최대: 0.25 Nm 권장 스크류: 부품 번호: 2812340000 두께: 최소: 1.44 mm 최대: 3.52 mm 조임 토크: 최소: 0.8 Nm 최대: 0.9 Nm 권장 스크류: 부품 번호: 2812290000

절연재	PBT GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 200
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	은도금
용접 결선의 레이어 구조	≥ 3 µm Ag
플러그 접점의 레이어 구조	≥ 3 µm Ag
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	120 °C
온도 범위, 설치, 최소	-25 °C
온도 범위, 설치, 최대	120 °C

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
