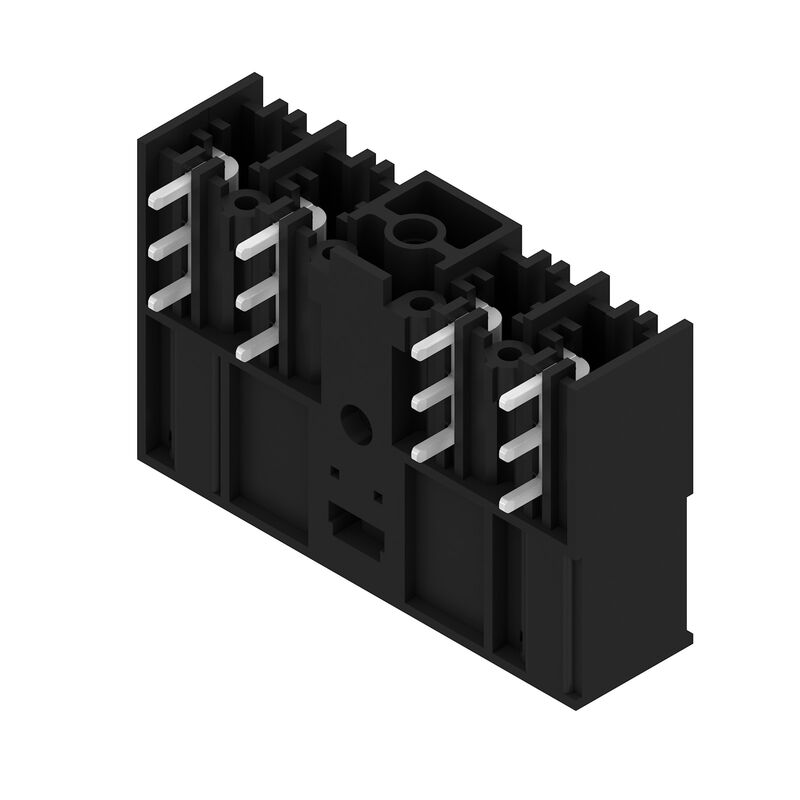

SU 10.16HP/04/90MF3 3.5AG BK BX
Conector para placa c.i., Conector macho, cerrado lateralmente, Brida intermedia, Conexión por soldadura THT, 10.16 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja
N.º de artículo
2580420000
Propiedades
| Versión | Conector para placa c.i., Conector macho, cerrado lateralmente, Brida intermedia, Conexión por soldadura THT, 10.16 mm, Número de polos: 4, 90°, Longitud del terminal de soldadura (l): 3.5 mm, Plateado, negro, Caja |
| Código | 2580420000 |
| Tipo | SU 10.16HP/04/90MF3 3.5AG BK BX |
| GTIN (EAN) | 4050118589375 |
| Cantidad | 36 Pieza |
| Valores característicos del producto |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Embalaje | Caja |
| Peso neto | 17,752 g |
| Estado de cumplimiento de la directiva RoHS | Conforme sin exención |
| REACH SVHC | No SVHC above 0.1 wt% |
| Familia del producto | OMNIMATE Power - Serie BU/SU 10.16HP |
| Tipo de conexión | Conexión de tarjetas |
| Montaje sobre placas c.i. | Conexión por soldadura THT |
| Paso en mm (P) | 10,16 mm |
| Paso en pulgadas (P) | 0,4 " |
| Angulo de salida | 90° |
| Número de polos | 4 |
| Número de terminales de soldadura por polo | 3 |
| Longitud del terminal de soldadura (l) | 3,5 mm |
| Tolerancia de longitud del pin de soldadura | +0,1 / -0,3 mm |
| Dimensiones del pin de soldadura | 1,2 x 1,1 mm |
| Dimensiones del pin de soldadura = d tolerancia | +0,1 / -0,1 mm |
| Diámetro de la perforación (D) | 1,6 mm |
| Tolerancia de diámetro de la perforación (D) | + 0,1 mm |
| L1 en mm | 40,64 mm |
| L1 en pulgadas | 1,6 " |
| Número de filas de polos | 2 |
| Protección contra contacto según DIN VDE 57106 | insertado con protección para dedos |
| Protección contra contacto según DIN VDE 0470 | IP 20 insertado |
| Resistencia de paso | 2,00 mΩ |
| Codificable | Sí |
| Par de apriete |
|
| Materiales aislantes | PBT GF |
| Color | negro |
| Carta de colores (similar) | RAL 9011 |
| Grupo de materiales aislantes | IIIa |
| Índice de resistencia al encaminamiento eléctrico (CTI) | ≥ 200 |
| Grado inflamabilidad según UL 94 | V-0 |
| Material de contacto | Aleación de Cu |
| Superficie de contacto | Plateado |
| Estructura de capas de la conexión por soldadura | ≥ 3 µm Ag |
| Estructura de capas del contacto del conector | ≥ 3 µm Ag |
| Temperatura de almacenamiento, min. | -40 °C |
| Temperatura de almacenamiento, max. | 70 °C |
| Temperatura de servicio, min. | -50 °C |
| Temperatura de servicio, max. | 120 °C |
| Gama de temperatura, montaje, min. | -25 °C |
| Gama de temperatura, montaje, max. | 120 °C |
| testado según la norma |
IEC 60664-1
IEC 61984 |
| Corriente nominal, número de polos mín. (Tu=20 °C) | 78,3 A |
| Corriente nominal, número de polos máx. (Tu=20 °C) | 67,9 A |
| Corriente nominal, número de polos mín. (Tu=40 °C) | 70,6 A |
| Corriente nominal, número de polos máx. (Tu=40 °C) | 61,3 A |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 1.000 V |
| Tensión nominal con categoría de sobretensión/grado de polución III/3 | 690 V |
| Tensión nominal con categoría de sobretensión/grado de polución II/2 | 6 kV |
| Tensión nominal con categoría de sobretensión/grado de polución III/2 | 8 kV |
| Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3 | 8 kV |
| Resistencia a corrientes de corta duración | 3 x 1s mit 1000 A |
| Distancia de fuga, mín. | 10,5 mm |
| Distancia mín. | 8,9 mm |
| Tensión nominal (Use Group B / CSA) | 300 V |
| Tensión nominal (Use Group C / CSA) | 300 V |
| Tensión nominal (Use group D / CSA) | 600 V |
| Intensidad nominal (Use Group B / CSA) | 60 A |
| Intensidad nominal (Use Group C / CSA) | 60 A |
| Intensidad nominal (Use Group D / CSA) | 5 A |
| Tensión nominal (Use Group B / UL 1059) | 300 V |
| Tensión nominal (Use Group C / UL 1059) | 300 V |
| Tensión nominal (Use Group D / UL 1059) | 600 V |
| Intensidad nominal (Use Group B / UL 1059) | 60 A |
| Intensidad nominal (Use Group C / UL 1059) | 60 A |
| Intensidad nominal (Use Group D / UL 1059) | 5 A |
| Distancia de fuga, mín. | 10,5 mm |
| Distancia en el aire, mín. | 8,9 mm |
| Embalaje | Caja |
| Longitud de VPE | 338 mm |
| Anchura VPE | 130 mm |
| Altura de VPE | 44 mm |
| Conformidad con IPC | Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud. |
| Notas |
|
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212112) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2580420000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Conformidad |
