SV-SMT 7.62HP/02/270SF 2.6SN BK BX

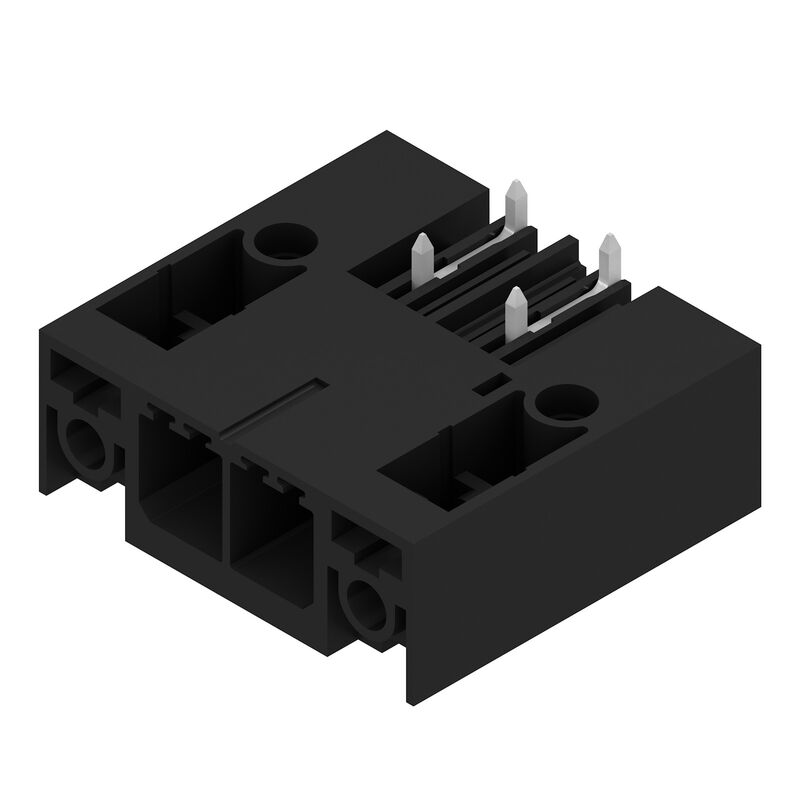

Produktillustration
SV-SMT 7.62HP/02/270SF 2.6SN BK BX

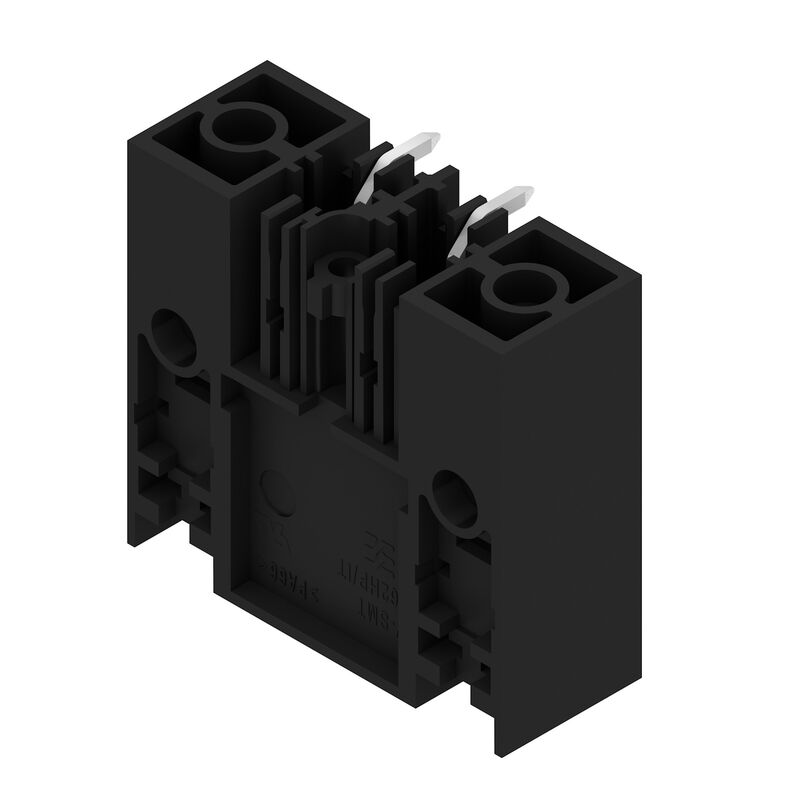

Produktillustration
SV-SMT 7.62HP/02/270SF 2.6SN BK BX
Dimensional drawing

SV-SMT 7.62HP/02/270SF 2.6SN BK BX

Denna produkt är snart inte tillgänglig längre.

Kretskortsstickanslutning, Stiftlist, Skruvfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 2, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box

Produkt-ID 2499940000
Ladda ner datablad 엔지니어링 지원 제품 다운로드
Tillbehör 1 Är en motdel till 3
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, Skruvfläns, THT/THR lödanslutning, 7.62 mm, Antal poler: 2, 270°, Lödstiftlängd (l): 2.6 mm, förtennad, svart, Box
Art.nr.
2499940000
Typ
SV-SMT 7.62HP/02/270SF 2.6SN BK BX
GTIN (EAN)
4050118513363
Förp.
60 items
Produktparametrar
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Förpackning
Box
Leveransstatus
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1806444000000)/

Mått och vikter

Djup
28,3 mm
Byggdjup (tum)
1,114 inch
Höjd
14 mm
Bygghöjd (tum)
0,551 inch
Höjd lägstbyggande
11,4 mm
Bredd
30,48 mm
Byggbredd (tum)
1,2 inch
Nettovikt
4,4 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT/THR lödanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Anslutningsvinkel
270°
Antal poler
2
Antal lödstift per pol
2
Lödstiftlängd (l)
2,6 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
Dimensioner för lödstift
0,8 x 1,0 mm
Diameter bestyckningshål (D)
1,5 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 i mm
7,62 mm
L1 in inches
0,3 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
when fully mounted
Durchgangswiderstand
2,00 mΩ
Kodierbar
Ja
Anzugsdrehmoment Schraubflansch, min.
0,2 Nm
Anzugsdrehmoment Schraubflansch, max.
0,3 Nm
Steckzyklen
25
Steckkraft/Pol, max.
12 N
Ziehkraft/Pol, max.
7 N

Materialdata

Isoleringsmaterial
PA 9T
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Isolationsmotstånd
≥ 10⁸ Ω
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Slitina
Kontaktyta
tinned
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
−50 °C
Betriebstemperatur, max.
130 °C
Temperaturbereich Montage, min.
−25 °C
Temperaturbereich Montage, max.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
41 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
41 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s with 420 A
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Jmenovité napětí (aplikační skupina F / UL 1059)
744 V
Märkström (användargrupp B / UL 1059)
40,5 A
Märkström (användargrupp C / UL 1059)
40,5 A
Märkström (användargrupp D / UL 1059)
10 A
Rated current (Use group F / UL 1059)
40,5 A
Hänvisning till godkännandevärden
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Packaging

Förpackning
Box
VPE-längd
350 mm
VPE-bredd
135 mm
VPE-höjd
40 mm
Surface resistance
Rs = 109 - 1012 Ω

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
