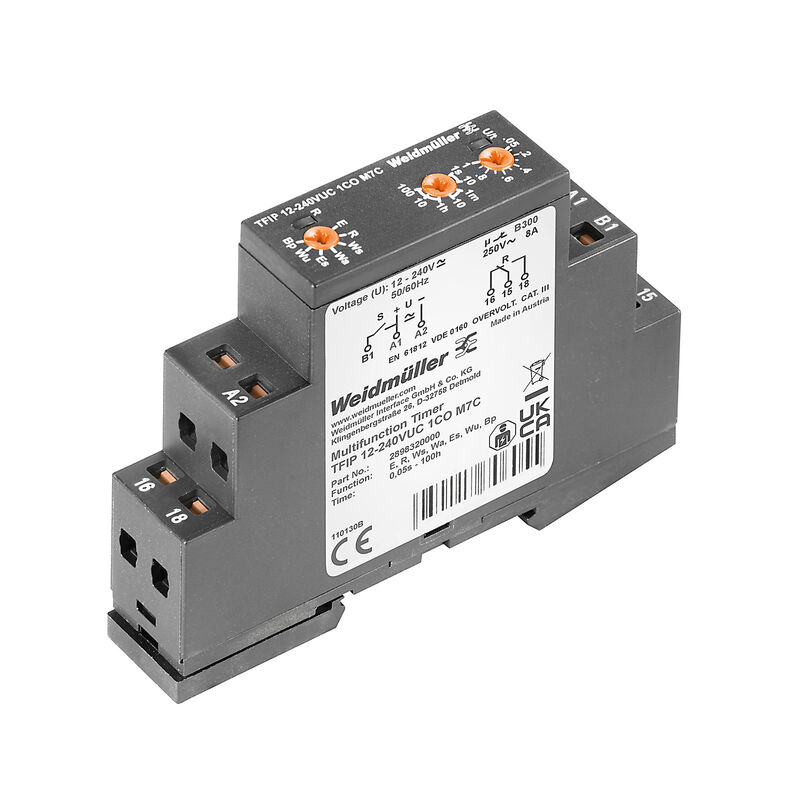

Product image
TFIP 12-240VUC 1CO M7C
Wiring diagram
TFIP 12-240VUC 1CO M7C
Dimensional drawing
TFIP 12-240VUC 1CO M7C

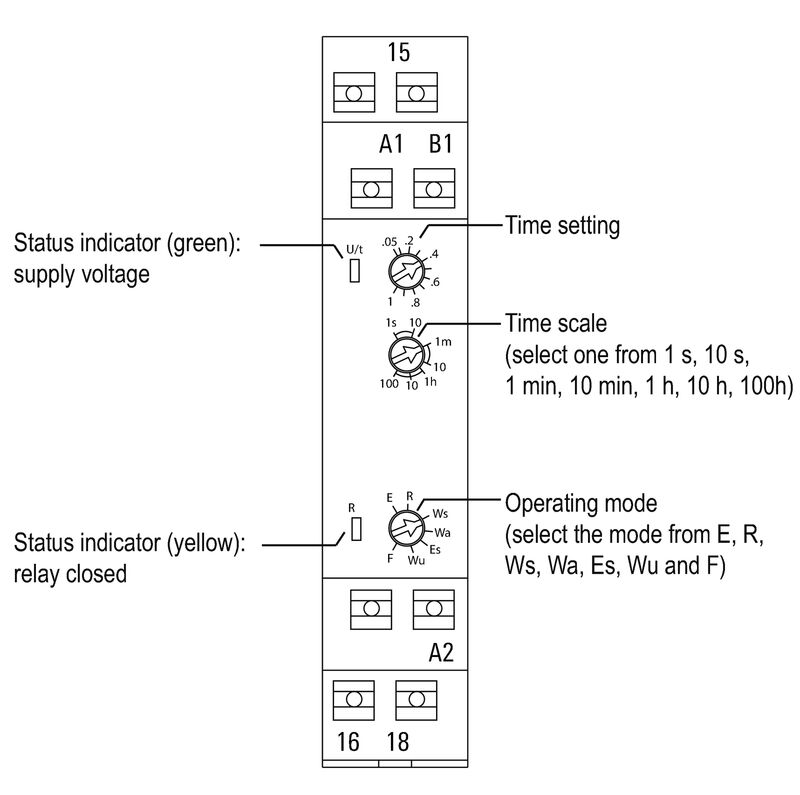

Miscellaneous
Detailed drawing
TFIP 12-240VUC 1CO M7C
Graph
Time functions
TFIP 12-240VUC 1CO M7C
Graph
Time functions
TFIP 12-240VUC 1CO M7C
Type codes
Miscellaneous

TFIP 12-240VUC 1CO M7C

TFI-SERIES, Многофункциональное реле времени, с отдельным управляющим входом, Количество контактов: 1, Переключающий контакт, AgNi, Номинальное напряжение: 12...240 V UC -10 % / +10 %, Ток: 8 A, PUSH IN

Produkt ID 2898320000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 8 Anvendte produkter 4
Dopuszczenia Основные данные для заказа Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Strona sterownicza Load side Caractéristiques générales Insulation coordination Further details of approvals / standards Connection data Classifications

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E360862

Основные данные для заказа

Version
TFI-SERIES, Многофункциональное реле времени, с отдельным управляющим входом, Количество контактов: 1, Переключающий контакт, AgNi, Номинальное напряжение: 12...240 V UC -10 % / +10 %, Ток: 8 A, PUSH IN
Order No.
2898320000
Type
TFIP 12-240VUC 1CO M7C
GTIN (EAN)
4064675903659
Qty.
1 Styk

Wymiary i masa

Depth
60 mm
Depth (inches)
2,362 inch
Height
87 mm
Height (inches)
3,425 inch
Width
17,5 mm
Width (inches)
0,689 inch
Net weight
55 g

Temperatury

Storage temperature
-25 °C...70 °C
Ambient temperature
-25 °C…55 °C
Humidité
15…85 % rel. humidity, no condensation

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Strona sterownicza

Tension nominale
12...240 V UC -10 % / +10 %
Puissance nominale
4 VA
1.5 W
Indicateur d'état
LED green (U/t): flashes when time runs, lights permanently with supply voltage applied
LED yellow (R): relay closed
Time ranges
0.05 s - 1 s
0.5 s - 10 s
3 s - 60 s
30 s - 10 min
3 min - 1 h
30 min - 10 h
5 h - 100 h
Setting tolerance
5 %
Max. reset time after voltage interruption
100 ms
Précision de base
±6% (of scale-end value, for time range 0.05 s - 1 s)
±1% (of scale-end value, for all other time ranges)
Min. pulse duration
100 ms
Repeat accuracy
<0.5 % or ±5 ms

Load side

Tension de commutation nominale
250 V AC
Courant permanent
8 A
Max. switching voltage, AC
250 V
Max. switching voltage, DC
30 V
Min. switching power
10 mA @ 12 V
100 mA @ 5 V
Puissance de commutation AC (résistif), max.
2000 VA
Puissance de commutation DC (résistif), max.
240 W
Contact type
1 CO contact (AgNi)
Electrical service life, DC coil
2x105 switching cycles (1000 VA ohm load)
Durée de vie mécanique
20 x 106 switching cycles

Caractéristiques générales

Forme
Custodie portacomponenti; 1 TE
Indiqué pour le montage à l'avant
No
Version
med separat styringång
Barrette de liaison équipée
TS 35
Levier de forçage disponible
No
Indicateur de position du commutateur mécanique
No
Colour
black
Classe d'inflammabilité selon UL 94
V-0
Composant de classe d'inflammabilité UL94
  • Component:
    Housing
  • UL94 flammability rating:
    V-0
Resistance to vibration EN 61812-1
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g

Insulation coordination

Rated voltage
300 V
Degré de pollution
2
Surge voltage category
III
Lignes d'air et de fuite côté commande - côté charge
≥ 3 mm
Rigidité de tension côté commande - côté charge
1.6 kV
Impulse withstand voltage
4 kV
Protection degree
IP20

Further details of approvals / standards

Nº de certificat (cULus)
E360862

Connection data

Wire connection method
PUSH IN
Stripping length, rated connection
8 mm
Sections de raccordement, raccordement nominal
2,5 mm²
Plage de serrage, min.
0,2 mm²
Plage de serrage, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Section de raccordement du conducteur, min.
0,2 mm²
Wire cross-section, solid, max.
2,5 mm²
Wire connection cross section, finely stranded, min.
0,2 mm²
Wire connection cross section, finely stranded, max.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1,5 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), min.
0,25 mm²
Conductor cross-section, flexible, AEH (DIN 46228-1), max.
1,5 mm²
Dimension de la lame
0.6 x 3.5 mm

Classifications

ETIM 8.0
EC001439
ETIM 9.0
EC001439
ETIM 10.0
EC001439
ECLASS 14.0
27-37-16-05
ECLASS 15.0
27-37-16-05
