속성

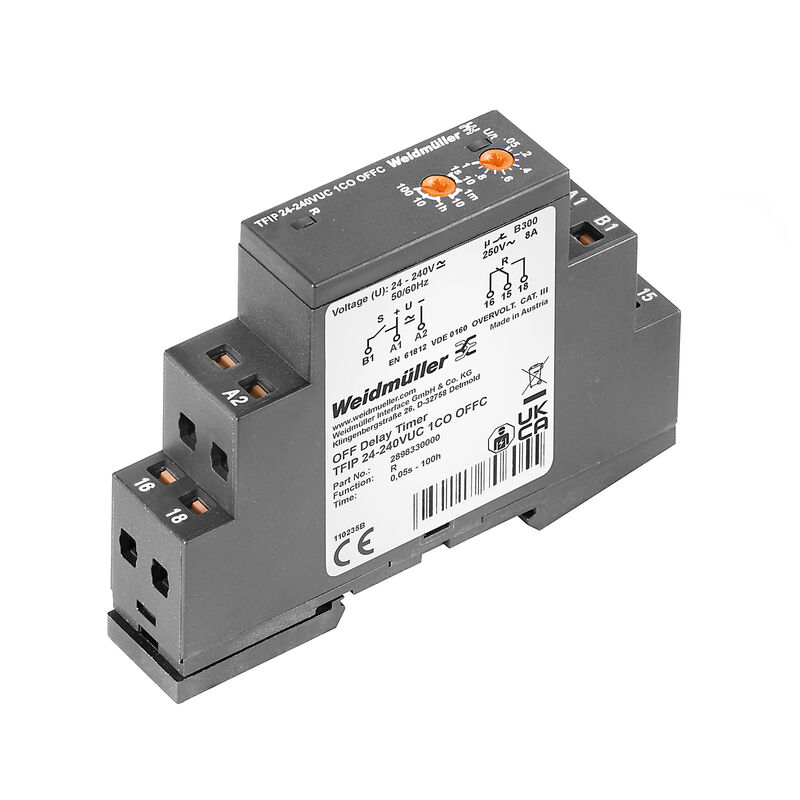

| 버전 | TFI-SERIES, 오프 딜레이(off-delay) 타이밍 릴레이, 별도 제어 입력 포함, 접점 개수: 1, CO 접점, AgNi, 정격 제어 전압: 24...240 V UC -15 % / +10 %, 연속 전류: 8 A, PUSH IN |
| 주문 번호 | 2898330000 |
| 유형 | TFIP 24-240VUC 1CO OFFC |
| GTIN(EAN) | 4064675903666 |
| 수량 | 1 items |
| 깊이 | 60 mm |
| 깊이 (인치) | 2.362 inch |
| 높이 | 87 mm |
| 높이 (인치) | 3.425 inch |
| 너비 | 17.5 mm |
| 폭 (인치) | 0.689 inch |
| 순중량 | 999 g |
| 보관 온도 | -25 °C...70 °C |
| 작동 온도 | -25 °C...55 °C |
| 습도 | 15 – / 85% 상대 습도, 응결 없음 |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 정격 제어 전압 | 24...240 V UC -15 % / +10 % |
| 전원 정격 |
4 VA
1.5 W |

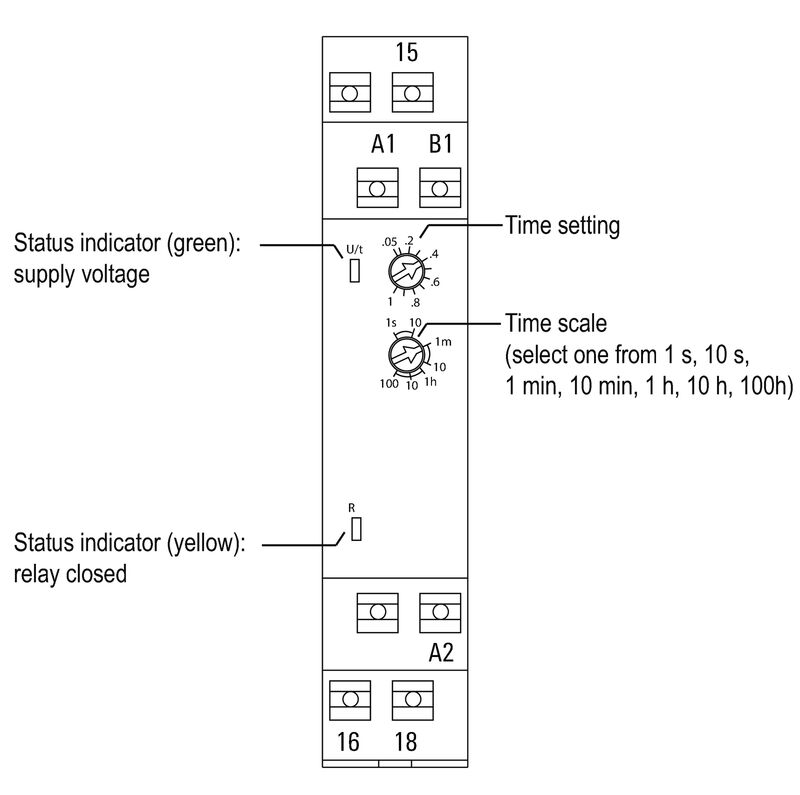

| 상태 표시기 |
LED green (U/t): flashes when time runs, lights permanently with supply voltage applied
LED yellow (R): relay closed |
| 시간 범위 |
0.05 s - 1 s
0.5 s - 10 s 3 s - 60 s 30 s - 10 min 3 min - 1 h 30 min - 10 h 5 h - 100 h |
| 공차 설정 | 5 % |
| 전압 중단 후 최대 재설정 시간 | 100 ms |
| 기본 정확도 |
±6%(시간 범위 0.05초 - 1초에 대해 스케일 엔드 값의 경우)
±1%(다른 모든 시간 범위 동안 스케일 엔드 값의 경우) |
| 최소 펄스 기간 | 100 ms |
| 반복 정확도 | <0.5 % 또는 ±5 ms |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 8 A |
| 최대 스위칭 전압, AC | 250 V |
| 최대 스위칭 전압, DC | 30 V |
| 최소 스위칭 전력 |
10 mA @ 12 V
100 mA @ 5 V |
| AC 스위칭 용량(저항), 최대 | 2000 VA |
| DC 스위칭 용량(저항), 최대 | 240 W |
| 접점 유형 | 1 CO 접점 (AgNi) |
| 전기 서비스 수명, DC 코일 | 2x105 전환 주기(1000 VA ohm 부하) |
| 기계적 서비스 수명 | 20 x 106 스위칭 사이클 |
| 설계 | 설치 하우징; 1TE |
| 전면 마운팅에 적합 | 아니요 |
| 버전 | 별도 제어 입력 포함 |
| 레일 | TS 35 |
| 테스트 버튼 사용 가능 | No |
| 기계적 스위치 위치 표시 | 아니요 |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-0 |
| UL94 가연성 등급 구성요소 |
|
| Resistance to vibration EN 61812-1 |
10 Hz...60 Hz: 0.15 mm
60 Hz...150 Hz: 2 g |
| 정격 전압 | 300 V |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 3 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 1.6 kV |
| 임펄스 내전압 | 4 kV |
| 보호 등급 | IP20 |
| 인증 번호(cULus) | E360862 |
| 와이어 결선 방식 | PUSH IN |
| 탈피 길이, 정격 결선 | 8 mm |
| 클램프 범위, 정격 결선 | 2.5 mm² |
| 클램프 범위, 최소 | 0.2 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 24 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 와이어 단면, 솔리드, 최소 | 0.2 mm² |
| 와이어 단면, 솔리드, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.2 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.25 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최소 | 0.25 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최대 | 1.5 mm² |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_94020) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_296248) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2898330000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2898330000&norm=0) |
| 사용자 문서 |
[Beschreibung der Zeitfunktionen - Deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_97440)
[Declaration of timing functions - English](https://mdcop.weidmueller.com/mediadelivery/asset/900_97446) [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_297851) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| ECLASS 14.0 | 27-37-16-05 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E360862 |
