속성
| 버전 | TERMSERIES, 릴레이 소켓, 접점 개수: 2, CO 접점, 정격 제어 전압: 5 V DC ±20 %, 연속 전류: 10 A, PUSH IN |
| 주문 번호 | 2680850000 |
| 유형 | TRP 5VDC 2CO EMPTY |
| GTIN(EAN) | 4050118695151 |
| 수량 | 10 items |
| 깊이 | 87.8 mm |
| 깊이 (인치) | 3.457 inch |
| 높이 | 89.4 mm |
| 높이 (인치) | 3.52 inch |
| 너비 | 12.8 mm |
| 폭 (인치) | 0.504 inch |
| 순중량 | 44.5 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -40 °C...60 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| 주변 온도(작동), 최대 | 60 °C |
| 출력 전류 부하경감 (저항) |
6 A @ 60 °C
8 A @ 50 °C |
| 결선 단면적 AWG, 최소 | AWG 26 |
| 결선 단면적 AWG, 최대 | AWG 14 |
| 도체의 유형 |
경질 구리 컨덕터
연질 구리 컨덕터 |
| 조임 토크, 최대 | 0.4 Nm |
| 오염 심각도 수준 | 2 |
| 인증 번호(cURus) | E223759 |
| 정격 제어 전압 | 5 V DC ±20 % |
| 상태 표시기 | 녹색 LED |

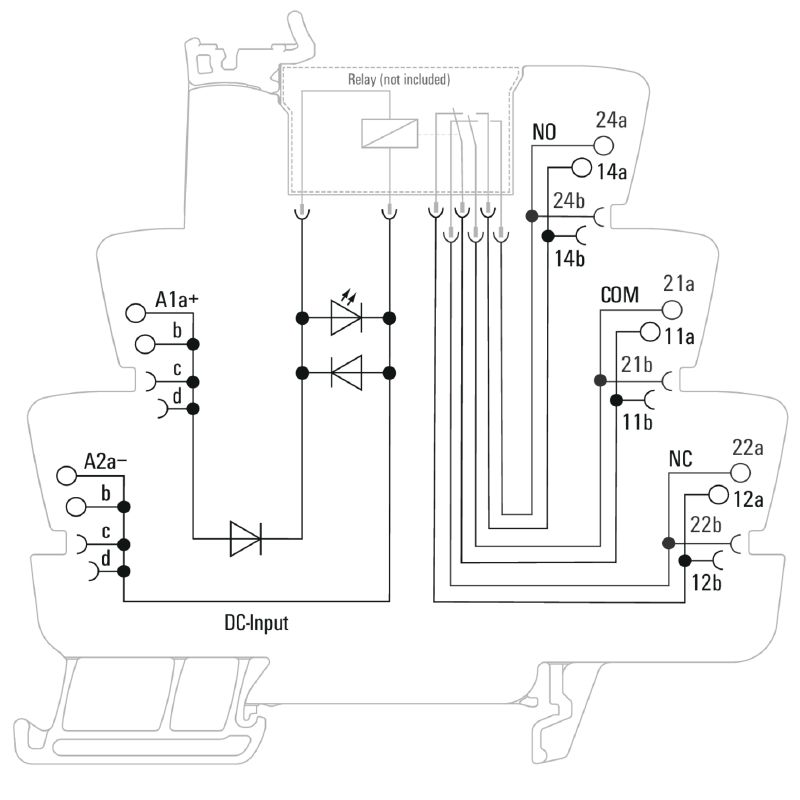

| 보호 회로 |
환류 다이오드
역극성 보호 |
| 정격 제어 전압에서 이탈한 교체 릴레이의 코일 전압 | 아니요 |
| 교체 릴레이의 코일 전압 | 5 V DC |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 10 A |
| 접점 유형 | 2 CO 접점 |
| 작동 고도 |
≤ 2000 m
해발 |
| 레일 | TS 35 |
| 컬러 코드 | 검정 |
| UL94 가연성 등급 구성요소 |
|
| 정격 전압 | 300 V |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 5.5 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 1.2 kVeff / 5 s |
| 인근 접점의 절연 강도 | 2.5 kVeff |
| 장착 레일에 대한 절연 강도 | 4 kVeff / 1 min. |
| 임펄스 내전압 | 6 kV(1.2/50 µs) |
| 보호 등급 | IP20 |
| 인증 번호(cURus) | E223759 |
| 와이어 결선 방식 | PUSH IN |
| 탈피 길이, 정격 결선 | 9 mm |
| 클램프 범위, 정격 결선 | 1.5 mm² |
| 클램프 범위, 최소 | 0.14 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 와이어 단면, 솔리드, 최소 | 0.14 mm² |
| 와이어 단면, 솔리드, 최대 | 1.5 mm² |
| 와이어 단면적, 솔리드, 최소(AWG) | AWG 26 |
| 와이어 단면적, 솔리드, 최대(AWG) | AWG 16 |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.14 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 단면, 가는 꼬임, 최소(AWG) | AWG 26 |
| 와이어 단면, 가는 꼬임, 최대(AWG) | AWG 14 |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.25 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최소 | 0.25 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최대 | 2.5 mm² |
| 와이어 결선 단면적, 가는 꼬임, 두 개의 클램프 가능 와이어, 최소 | 0.5 mm² |
| 와이어 단면, 가는 꼬임, 2개의 클램프 가능 와이어, 최대 | 1 mm² |
| 블레이드 크기 | 0.4 x 2.0 mm |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35423) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101324) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2680850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2680850000) |
| 사용자 문서 | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E223759 |
