속성
| 버전 | 단자대 레일, 액세서리, 스틸, 전기 아연 도금 및 보호막 처리, 너비: 2000 mm, 높이: 33 mm, 깊이: 15 mm |
| 주문 번호 | 0122800000 |

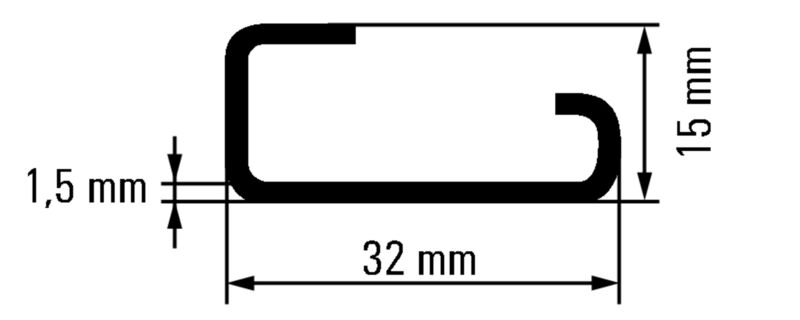

| 유형 | TS 32X15 2M/ST/ZN |
| GTIN(EAN) | 4008190066307 |
| 수량 | 2 |
| 깊이 | 15 mm |
| 깊이 (인치) | 0.591 inch |
| 높이 | 33 mm |
| 높이 (인치) | 1.299 inch |
| 너비 | 2,000 mm |
| 폭 (인치) | 78.74 inch |
| 순중량 | 360 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| IEC 60947-7-2에 따른 초당 단기 전류 내성 | 4.2 kA |
| 구멍 공간, 중앙-중앙 | 0 mm |
| 단락 강도는 E-Cu 와이어와 일치합니다. | 35 mm² |
| 단자대 레일의 길이 |
|
| 두께 | 1.5 mm |
| 사전 펀칭된 장착 레일 | 아니요 |
| 설치 권고 | 직접 장착 |
| 슬릿 길이 |
|
| 슬릿 틈 |
|
| 슬릿 폭 |
|
| 재질 | 스틸 |
| 표면 마감 | 전기 아연 도금 및 보호막 처리 |
| 표준 규격 | DIN EN 60715 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58778) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0122800000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0122800000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | 준수 |
