속성
| 버전 | 원격 I/O 모듈, IP20, 4-채널, 아날로그 신호, 입력, 전류/전압, 16비트 |
| 주문 번호 | 1993880000 |
| 유형 | UR20-4AI-UI-DIF-16-DIAG |
| GTIN(EAN) | 4050118378894 |
| 수량 | 1 items |
| 깊이 | 76 mm |
| 깊이 (인치) | 2.992 inch |
| 높이 | 120 mm |
| 높이 (인치) | 4.724 inch |
| 너비 | 11.5 mm |
| 폭 (인치) | 0.453 inch |
| 순중량 | 90 g |
| 보관 온도 | -40 °C ... +85 °C |
| 작동 온도 | -20 °C ... +60 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| 개별 채널 진단 | 예 |
| 내부 저항 I | 18 Ω |
| 내부 저항 U | 100 kΩ |
| 단락 방지 | 예 |
| 동상 범위 |
|
| 모듈 진단 | 예 |
| 변환 시간 | 1 ms |

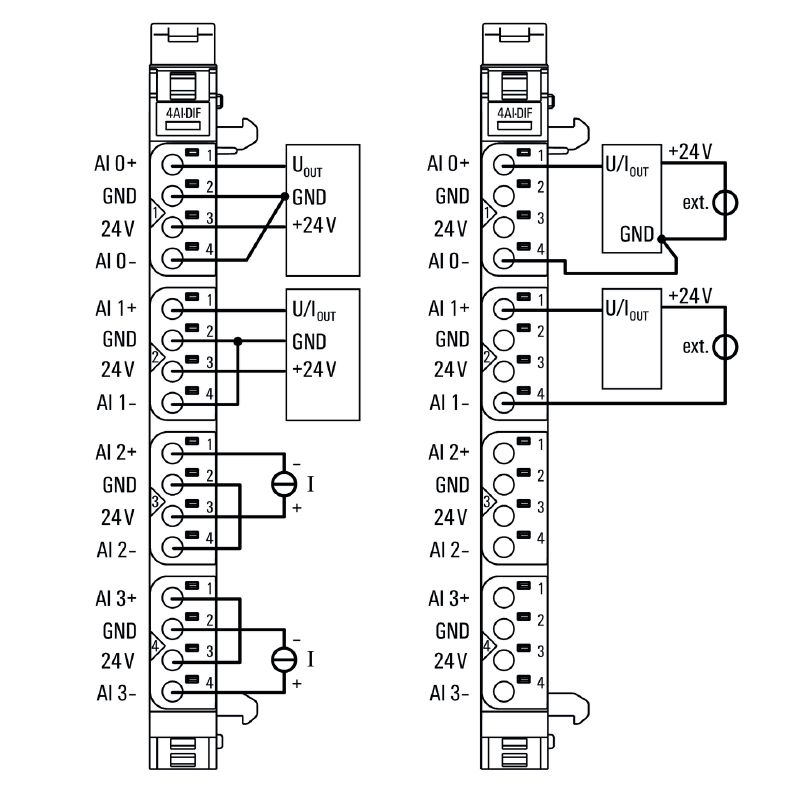

| 센서 결선 |
2 와이어
3 와이어 4 와이어 |
| 센서 공급 | 예 |
| 센서 공급 |
|
| 아날로그 입력 수 | 4 |
| 역극성 보호 | 예 |
| 입력 유형 | 차등 입력 |
| 입력값 |
전압 U(0…5 V, ±5 V, 0…10 V, ±10 V, 1…5 V, 2…10 V)
전류 I(0…20 mA, 4…20 mA) |
| 정확도 | 0.1% FSR |
| 해상도 | 16비트 |
| 결선 유형 | PUSH IN |
| 와이어 결선 단면, 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.14 mm² |
| 와이어 단면, 가는 꼬임, 최대(AWG) | AWG 16 |
| 와이어 단면, 가는 꼬임, 최소(AWG) | AWG 26 |
| 와이어 단면, 솔리드, 최대 | 1.5 mm² |
| 와이어 단면, 솔리드, 최소 | 0.14 mm² |
| 와이어 단면적, 솔리드, 최대(AWG) | AWG 16 |
| 와이어 단면적, 솔리드, 최소(AWG) | AWG 26 |
| UL 94 가연성 등급 | V-0 |
| 공기 습도(보관) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기 습도(운반) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기 습도(작동) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기압(보관) | DIN EN 61131-2에 따라 1013 hPa(높이 0 m) - 700 hPa(높이 3000 m) |
| 공기압(운반) | DIN EN 61131-2에 따라 1013 hPa(높이 0 m) - 700 hPa(높이 3000 m) |
| 공기압(작동) | DIN EN 61131-2에 따라 795 hPa(높이 ≤ 2000 m) 이상 |
| 레일 | TS 35 |
| 서지 전압 범주 | II |
| 오염 심각도 | 2 |
| 진동 내성 |
IEC 60068-2-6에 따라 5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 진폭
IEC 60068-2-6에 따라 8.4 Hz ≤ f ≤ 150 Hz: 1 g 가속 |
| 충격 | 15g/11ms, 반정현파, IEC 60068-2-27 규격 |
| 테스트 전압 | 500 V |
| I의 전류 소비량IN (해당 전력 세그먼트) | 33 mA + 부하 |
| I의 전류 소비량시스템, 유형 | 8 mA |
| 역극성 보호 | 예 |
| 전압 공급 |
24 V DC +20 %/ -15 %
시스템 버스 경유 |
| Field bus 프로토콜 |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| 갈바닉 절연 | 전류 경로 간의 500 V DC |
| 모듈 유형 | 아날로그 입력 모듈 |
| 시스템 버스의 전송 속도, 최대 | 48 Mbit |
| 인터페이스 | U-remote 시스템 버스 |
| 진단 데이터 | 1 Bit |
| 승인/인증/적합성 문서 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262121) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281447) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate - ClassNK](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| 엔지니어링 데이터 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50497)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1993880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1993880000) |
| 제품 변경 통지 | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| 소프트웨어 |
[Firmware -- Current firmware UR20-4AI-UI-DIF-16-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_49404)
[Firmware -- Archive firmware UR20-4AI-UI-DIF-16-DIAG](https://mdcop.weidmueller.com/mediadelivery/asset/900_49414) |
| 사용자 문서 |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| 인증 |                 |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
| 인증 번호 (cULusEX) | E223527 |
