UR20-4DI-P-TS
Obrázek výrobku
UR20-4DI-P-TS

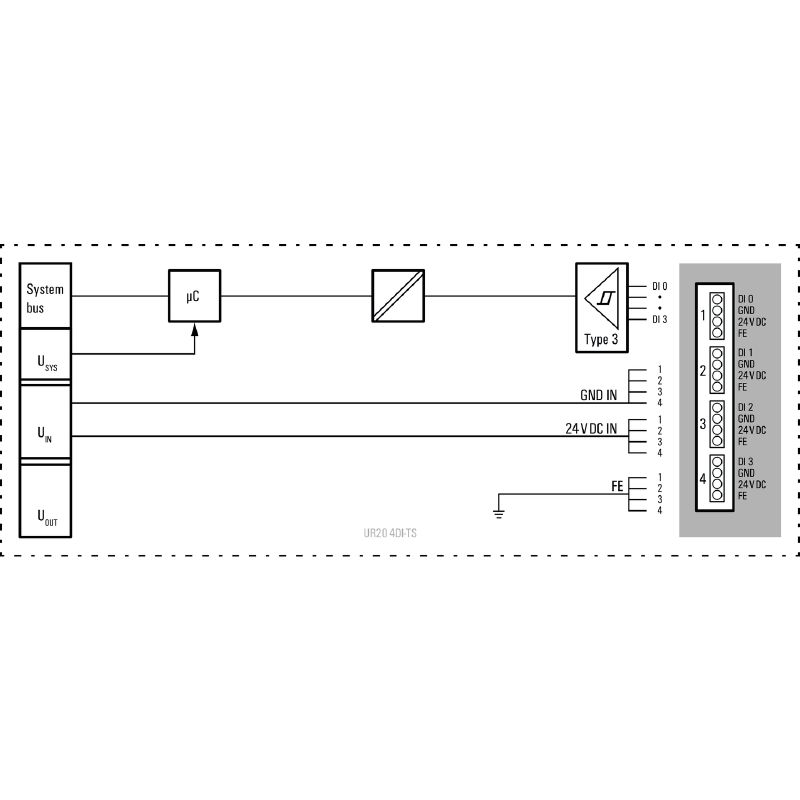

Block diagram
UR20-4DI-P-TS

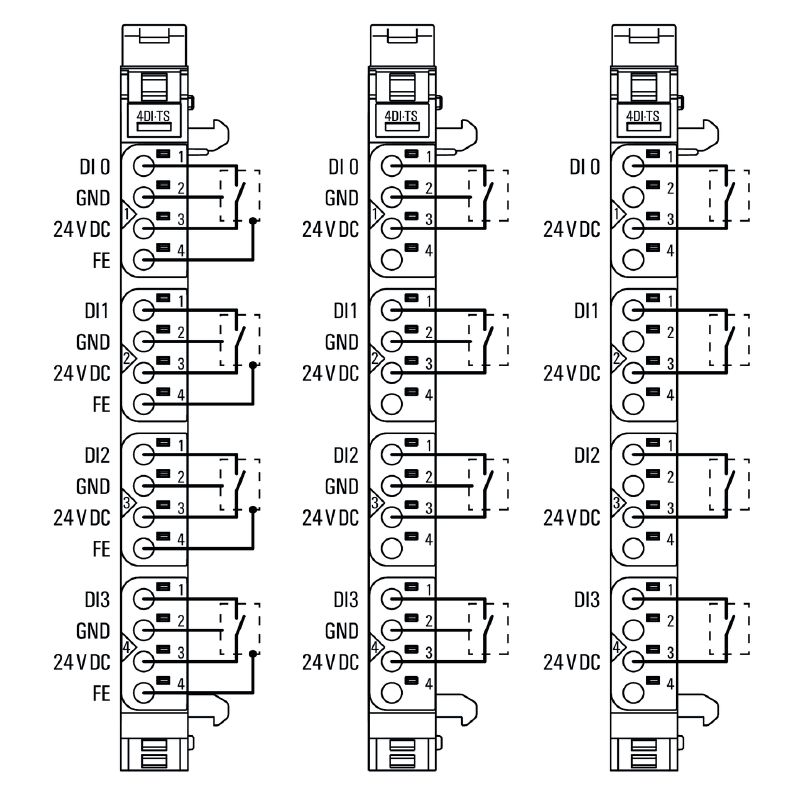

Anschlussbild
UR20-4DI-P-TS
Explanation of abbreviations

UR20-4DI-P-TS

Modul vzdálených I/O, IP20, 4kanálové, Digitální signály, Vstup

ID výrobku 1460150000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 12 Náhradní díly 2 Jednotlivé díly 2 Příbuzné výrobky 15
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím digital inputs Údaje připojení Obecné údaje Elektrické napájení Údaje o systému Klasifikace
