UR20-8AI-RTD-DIAG-2W
Obrázek výrobku
UR20-8AI-RTD-DIAG-2W

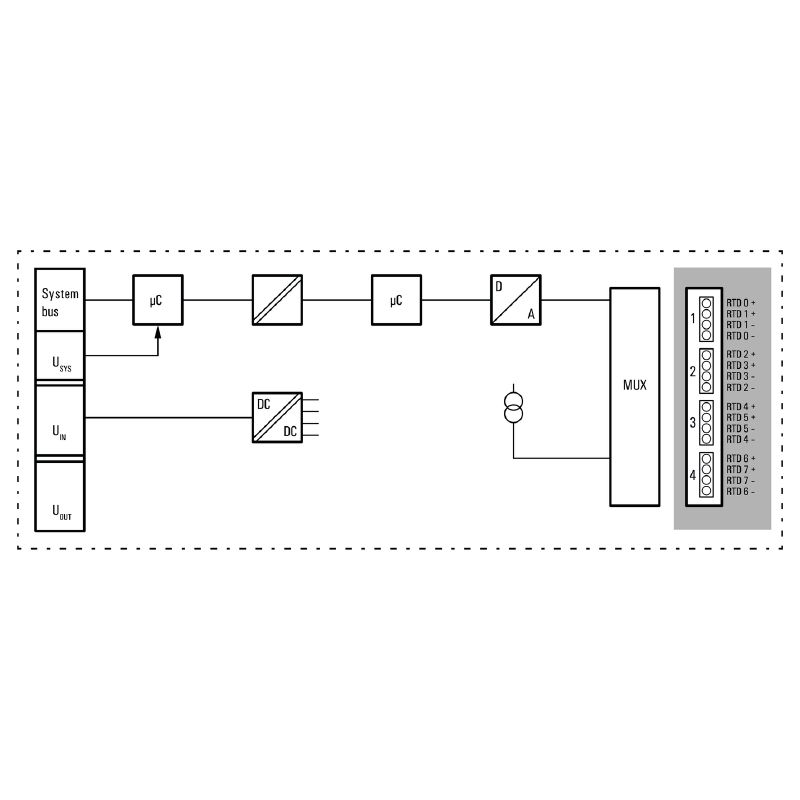

Block diagram
UR20-8AI-RTD-DIAG-2W
UR20-8AI-RTD-DIAG-2W
Vysvětlení zkratek

UR20-8AI-RTD-DIAG-2W

Remote I/O module, IP20, Analog signals, Temperature, RTD

ID výrobku 2555940000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 11 Náhradní díly 2 Jednotlivé díly 2 Příbuzné výrobky 5
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Analogové vstupy Údaje připojení Obecné údaje Elektrické napájení Údaje o systému Besorolások

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197
Číslo certifikátu (cULusEX)
E223527

General ordering data

Verze
Remote I/O module, IP20, Analog signals, Temperature, RTD
Číslo objednávky
2555940000
Typ
UR20-8AI-RTD-DIAG-2W
GTIN (EAN)
4050118566062
Množství
1 items

Dimensions and weights

Hloubka
76 mm
Depth (inches)
2,992 inch
Výška
120 mm
Magasság (coll)
4,724 inch
Šířka
11,5 mm
폭 (인치)
0,453 inch
Rozměr při montáži – výška
128 mm
Čistá hmotnost
91 g

Temperatures

Skladovací teplota
-40 °C ... +85 °C
Provozní teplota
-20 °C...60 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant with exemption
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Углеродный след продукта
  • Vagga till grind:
    8,705 kg CO2 eq.

Analogové vstupy

Diagnostika jednotlivých kanálů
Ano
Diagnostika modulů
Ano
Doba konverze
80 ms
Naměřená hodnota teploty, max.
850 °C
Naměřená hodnota teploty, min.
-200 °C
Ochrana před záměnou polarity
Ano
Počet analogových vstupů
8
Přesnost
0,2 % FSR / 0,3 % FSR pro Ni snímače / 0,6 % FSR pro Cu10
Připojení snímače
2 vodiče
Rozlišení
16 Bit
Teplotní součinitel
≤ 50 ppm/K
Typ
Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000, Cu10, 40Ω, 80Ω, 150Ω, 300Ω, 500Ω, 1kΩ, 2kΩ, 4kΩ

Údaje připojení

Průřez připojení vodičů, jemně stáčené, max.
1,5 mm²
Průřez připojení vodičů, jemně stáčené, max. (AWG)
AWG 16
Průřez připojení vodičů, jemně stáčené, min.
0,14 mm²
Průřez připojení vodičů, jemně stáčené, min. (AWG)
AWG 26
Průřez vodiče, pevný, max.
1,5 mm²
Průřez vodiče, pevný, min.
0,14 mm²
Průřez vodiče, pevným, max. (AWG)
AWG 16
Průřez vodiče, pevným, min. (AWG)
AWG 26
Typ připojení
PUSH IN

Obecné údaje

Kategorie rázového napětí
II
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Odolnost proti otřesům
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm rozkmit podle IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g zrychlení podle IEC 60068-2-6
Otřes
15 g za 11 ms, poloviční sinusová vlna, podle IEC 60068-2-27
Tlak vzduchu (provoz)
≥ 795 hPa (výška ≤ 2000 m) podle DIN EN 61131-2
Tlak vzduchu (přeprava)
1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2
Tlak vzduchu (skladování)
1013 hPa (výška 0 m) do 700 hPa (výška 3000 m) podle DIN EN 61131-2
Vlhkost vzduchu (provoz)
10 % až 95 %, bez kondensace podle DIN EN 61131-2
Vlhkost vzduchu (přeprava)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Vlhkost vzduchu (skladování)
10% to 95%, non-condensing as per DIN EN 61131-2
Zkušební napětí
500 V
Závažnost znečištění
2

Elektrické napájení

Napájecí napětí
24 V DC +20 %/ -15 %
prostřednictvím systémové sběrnice
Ochrana před záměnou polarity
Ano
Spotřeba proudu z IIN (příslušný napájecí úsek)
<20 mA
Spotřeba proudu z Isys, typ.
8 mA

Údaje o systému

Galvanické oddělení
500 V DC mezi proudovými dráhami
Protokol sběrnice
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Rozhraní
u-remote systémová sběrnice
Rychlost přenosu systémové sběrnice, max.
48 MBit/s
Typ modulu
Teplotní modul

Besorolások

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
