UR20-8DI-ISO-2W
Изображение изделия
UR20-8DI-ISO-2W
Block diagram
UR20-8DI-ISO-2W

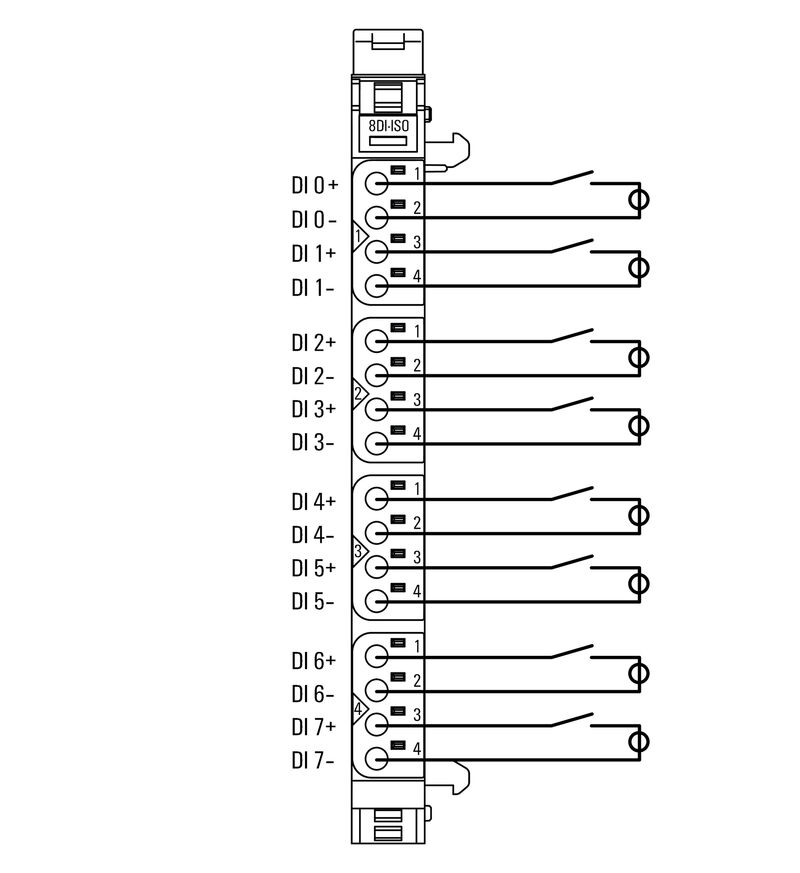

Connection diagram
UR20-8DI-ISO-2W
Объяснение сокращений

UR20-8DI-ISO-2W

Modul vzdálených I/O, IP20, Digitální signály, Vstup, 8 kanálů

N.º de artículo 2457240000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Tillbehör 11 Reservdelar 2 Separata delar 2 Använda produkter 15
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím цифровые вводы Данные соединения Общие данные Электропитание Системные данные Clasificaciones

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197
Номер сертификата (cULusEX)
E223527

Všeobecné objednací údaje

Версия
Modul vzdálených I/O, IP20, Digitální signály, Vstup, 8 kanálů
Заказ №
2457240000
Тип
UR20-8DI-ISO-2W
GTIN (EAN)
4050118472264
Кол.
1 items

Rozměry a hmotnosti

Глубина
76 mm
Hloubka (v palcích)
2,992 inch
Высота
120 mm
Height (inches)
4,724 inch
Ширина
11,5 mm
Larghezza (pollici)
0,453 inch
Размеры крепежа, высота
128 mm
Net weight
85 g

Teploty

Температура хранения
-40 °C ... +85 °C
Рабочая температура
-20 °C...60 °C

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu s výjimkou
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
제품 탄소 발자국
  • Cradle to gate:
    8,705 kg CO2 eq.

цифровые вводы

Входной фильтр
Input delay adjustable from 0 to 40 ms
Диагностика модуля
Да
Диагностика отдельных каналов
Нет
Защита от переполюсовки
Да
Изоляция
500 В (канал – канал)
500 В (канал для напряжения питания)
Макс входящее напряжение
> 11 В
Мин входящее напряжение
<10 В
Питание датчика
Нет
Соединение датчика
2-проводн.
Тип
Typy 1 a 3, EN 61131-2
Цифровые входы
8

Данные соединения

Вид соединения
PUSH IN
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²

Общие данные

Вибростойкость
5 Гц ≤ F ≤ 8,4 Гц: амплитуда 3,5 мм в соответствии с IEC 60068-2-6
8,4 Гц ≤ F ≤ 150 Гц: ускорение 1 г в соответствии с IEC 60068-2-6
Влажность воздуха (процесс)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (транспортировка)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (хранение)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Давление воздуха (процесс)
≥ 795 гПа (высота ≤ 2000 м) в соответствии с DIN EN 61131-2
Давление воздуха (транспортировка)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Давление воздуха (хранение)
От 1013 гПа (высота 0 м) до 700 гПа (высота 3000 м) в соответствии с DIN EN 61131-2
Испытательное напряжение
500 V
Категория перенапряжения
II
Класс пожаростойкости UL 94
V-0
Степень загрязнения
2
Ударная нагрузка
15 g over 11 ms, half sinus wave, acc. to IEC 60068-2-27
Укомплектованная монтажная рейка
TS 35

Электропитание

Защита от переполюсовки
Да
Напряжение питания
нет
Потребляемый ток от IВХ. (соответствующий сегмент электропитания)
Нет
Потребляемый ток от Iсист., тип.
8 мА

Системные данные

Вид модуля
Цифровой модуль ввода
Гальваническая развязка
500 В пост. тока между контурами тока
Интерфейс
Системная шина U-remote
Протокол полевой шины
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Скорость передачи системной шины, макс.
48 MBit/s

Clasificaciones

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
