속성
| 버전 | 원격 I/O 필드버스 커플러, IP20, CC-Link |
| 주문 번호 | 2625010000 |
| 유형 | UR20-FBC-CC |
| GTIN(EAN) | 4050118630657 |
| 수량 | 1 items |
| 깊이 | 76 mm |
| 깊이 (인치) | 2.992 inch |
| 높이 | 120 mm |
| 높이 (인치) | 4.724 inch |
| 너비 | 52 mm |
| 폭 (인치) | 2.047 inch |
| 마운팅 치수 - 높이 | 128 mm |
| 순중량 | 320 g |
| 보관 온도 | -40 °C ... +85 °C |
| 작동 온도 | -20 °C ... +60 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 98e19a7e-033b-4e68-93e3-c47b30de875e |
| 결선 유형 | PUSH IN |
| 와이어 결선 단면, 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.14 mm² |
| 와이어 단면, 가는 꼬임, 최대(AWG) | AWG 16 |
| 와이어 단면, 가는 꼬임, 최소(AWG) | AWG 26 |
| 와이어 단면, 솔리드, 최대 | 1.5 mm² |
| 와이어 단면, 솔리드, 최소 | 0.14 mm² |
| 와이어 단면적, 솔리드, 최대(AWG) | AWG 16 |
| 와이어 단면적, 솔리드, 최소(AWG) | AWG 26 |
| UL 94 가연성 등급 | V-0 |
| 공기 습도(보관) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기 습도(운반) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기 습도(작동) | 10% ~ 95%, 비응축(DIN EN 61131-2 준수) |
| 공기압(보관) | DIN EN 61131-2에 따라 1013 hPa(높이 0 m) - 700 hPa(높이 3000 m) |
| 공기압(운반) | DIN EN 61131-2에 따라 1013 hPa(높이 0 m) - 700 hPa(높이 3000 m) |
| 공기압(작동) | DIN EN 61131-2에 따라 795 hPa(높이 ≤ 2000 m) 이상 |
| 레일 | TS 35 |
| 서지 전압 범주 | II |
| 오염 심각도 | 2 |
| 진동 내성 |
IEC 60068-2-6에 따라 5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 진폭
IEC 60068-2-6에 따라 8.4 Hz ≤ f ≤ 150 Hz: 1 g 가속 |
| 충격 | 15g/11ms, 반정현파, IEC 60068-2-27 규격 |
| 테스트 전압 | 500 V |
| I의 공급 전류IN (입력 전류 경로) |
|
| I의 공급 전류IN (입력 전류 경로) , 최대 | 10 A |
| I의 공급 전류OUT (출력 전류 경로) |
|
| I의 공급 전류OUT (출력 전류 경로) , 최대 | 10 A |
| I의 전류 소비량시스템, 유형 | 85 mA |
| 공급 전압 시스템 및 입력 | 24 V DC +20 %/ -15 % |
| 시스템 공급 전류, 최대 | 4 A |
| 전압 공급 |
24 V DC +20 %/ -15 %
시스템 버스 경유 |
| 출력용 공급 전압 | 24 V DC +20 %/ -15 % |
| Field bus 프로토콜 | CC-Link |

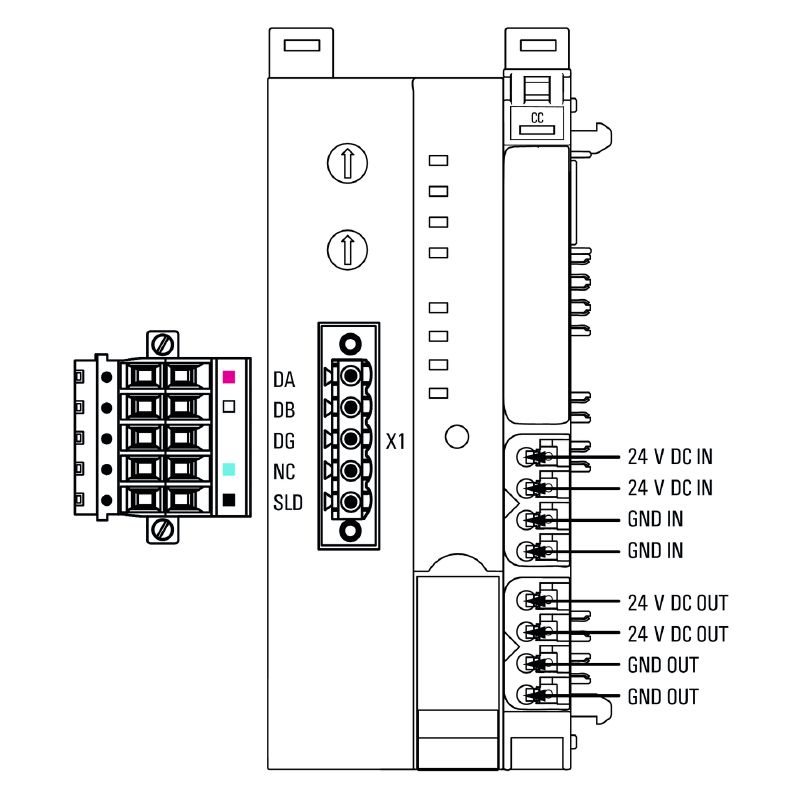

| 결선 유형 | 5 폴 PCB 플러그인 커넥터 소켓 |
| 구성 인터페이스 | Micro USB 2.0 |
| 매개변수 데이터 | 4 kByte |
| 모듈 유형 | 버스 커플러 |
| 시스템 버스의 전송 속도, 최대 | 48 Mbit/s |
| 인터페이스 | U-remote 시스템 버스 |
| 진단 데이터 | 3,008 Byte |
| 최대 모듈 수 | 64 |
| 프로세스 데이터 | 512 Byte |
| 필드 버스의 전송율, 최대 | 10 Mbit/s |
| 제품 정보 | The matching end brackets are included with the coupler. |
| 승인/인증/적합성 문서 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_273634) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281446) [20211018 Security Advisory – Remote I/O fieldbus couplers (IP20) affected by INFRA:HALT vulnerabilities](https://mdcop.weidmueller.com/mediadelivery/asset/900_244952) [DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UR20 coupler CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_311448) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) |
| 엔지니어링 데이터 |
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304836) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2625010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2625010000) |
| 제품 변경 통지 | [Release-Notes - Firmware, CSP and Supported modules list](https://mdcop.weidmueller.com/mediadelivery/asset/900_207543) |
| 소프트웨어 |
[Library and function block -- Language_Pack_UR20_FBC](https://mdcop.weidmueller.com/mediadelivery/asset/900_58377)
[Device description -- Current CSP file CC-LINK coupler](https://mdcop.weidmueller.com/mediadelivery/asset/900_156673) [Firmware -- Firmware CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_256213) [Firmware -- Achive-Firmware_CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_264304) [Device description -- Archive-CSP_CC-LINK](https://mdcop.weidmueller.com/mediadelivery/asset/900_264305) |
| 사용자 문서 |
[MAN_UR20_WEBSERVER_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53286)
[MAN_UR20_WEBSERVER_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53287) [Security Data Sheet u-remote FB Coupler V1.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_322898) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001603 |
| ETIM 7.0 | EC001603 |
| ETIM 8.0 | EC001603 |
| ETIM 9.0 | EC001603 |
| ECLASS 9.0 | 27-24-26-07 |
| ECLASS 9.1 | 27-24-26-07 |
| ECLASS 10.0 | 27-24-26-07 |
| ECLASS 11.0 | 27-24-26-07 |
| ECLASS 12.0 | 27-24-26-07 |
| ECLASS 13.0 | 27-24-26-07 |
| ECLASS 14.0 | 27-24-26-07 |
| 인증 |                  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
| 인증 번호 (cULusEX) | E223527 |
