속성
| 주문 번호 | 3094640000 |
| 유형 | US67-VIB24C-IOL-0UNI0002A00000 |
| GTIN(EAN) | 4099987114455 |
| 수량 | 1 items |

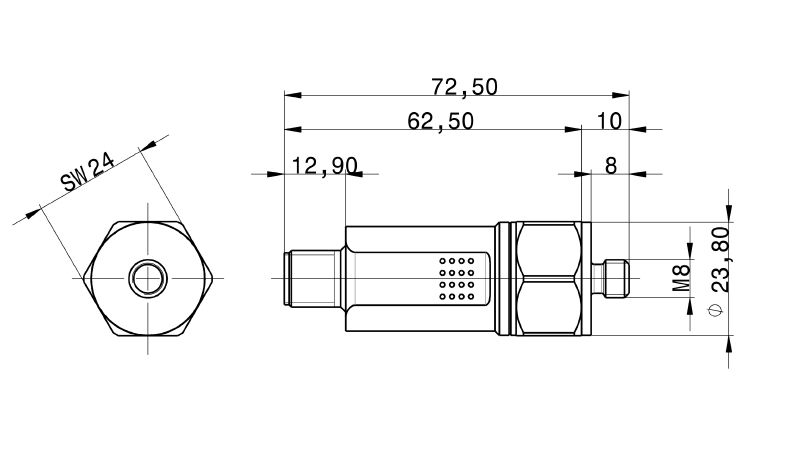

| 깊이 | 27.7 mm |
| 깊이 (인치) | 1.091 inch |
| 높이 | 72.5 mm |
| 높이 (인치) | 2.854 inch |
| 너비 | 23.8 mm |
| 폭 (인치) | 0.937 inch |
| 직경 | 27.7 mm |
| 순중량 | 999 g |
| 보관 온도 | -40 °C...80 °C |
| 작동 온도 | -40 °C...80 °C |
| RoHS 준수 상태 | 준수 |
| REACH SVHC | No SVHC above 0.1 wt% |
| Ex 구역 가스 차단용 | 없음 |
| Ex 구역 먼지 차단용 | 없음 |
| 기계 진동 평가를 포함 | 예 |
| 보호 등급 (UL) | Type 4X |
| 안전 범주 | No |
| 응용 분야 | 실내 및 옥외용 |
| 작동 수명 | 10년 |
| 보호 등급 |
IP67 (플러그 연결 상태)
IP66(플러그 연결 상태) |
| 교차 민감도 | <5 % |
| 보정 지점 | 1g (rms) @ 159.2 Hz |
| 센서 온도 |
|
| 센서 측정 방법 (ISO10816-3에 따라) | 1축 광대역 분석 10Hz...1kHz, VRMS |
| 센서의 물리적 측정 원리 | 진동 가속 |
| 스펙트럼 분석 방법(FFT) | FFT 계산 없음 |
| 신호의 전파 간격 | 연속 측정 |
| 온도 범위 측정 헤드 |
|
| 온도 측정 가능 | 예 |
| 온도 측정의 정확성 | 1 % |
| 유효 진동 속도, 최대 | 64 mm/s |
| 장치가 보정됨 | 예 |
| 주파수 범위 구성 가능 | 예 |
| 진동 가속도, 최대 (중력 g) | 48 |
| 진동 가속도, 최소. (중력 g) | -48 |
| 진동 측정의 정확성 | 10 % |
| 측정 단위 진동 속도 (RMS) | mm/s |
| 측정 축 수 | 1 |
| 주파수 범위, 최소 | 1 Hz |
| 주파수 범위, 최대 | 12,000 Hz |
| 센서 진동 |
|
| 모니터링 | DIN ISO 10816-3 적합 진동 모니터링 |
| 정확도 |
±10 % (DIN ISO 2954 준수)
보정 지점에서 ±0.5% |
| 결선 유형 | M12 |
| 극 수 | 4 |
| 플러그 | 1x M12 암형 4-폴 |
| IO-Link 인터페이스 결선 유형 | IO-Link V1.1.3 |
| 무부하 입력 전류 | 120 mA |
| 입출력 링크 사용 가능 | 예 |
| 최대 입력 전류 | 320 mA |
| 출력 레벨 | N/O 접점/N/C 접점 (저성능/고성능) |
| 출력 신호 | 4...20 mA (측정 범위에 비례) |
| 측정 및 공정 변수 |
RMS 진동 가속
RMS 진동 속도 피크값 진동 가속도 온도 내부 자체 검사 상태 오류 상태 모든 스위칭 신호의 상태 크레스트 값 13337-3에 따른 베어링 조건 매개변수 |
| 재질 | 스테인리스 스틸 1.4305 (V2A), AISI 303 (표준) |
| 결선 나사산 | M8 thread |
| 렌치 크기 | 24 mm |
| 설치 위치 | 실내 및 옥외용 |
| 스레드 유형 | 외부 나사산 |
| 장착 나사산 | M8 |
| 장착 센서 유형 |
어댑터를 사용할 수 있는 많은 가능성
직접 장착: 나사 연결 |
| 장착 유형 |
스크류 장착
직접 장착 접착식 패스닝 장착 플레이트 마그넷 기타 |
| 조임 토크 | 8 Nm |
| 캡 너트용 토크, 최대 | 0.4 Nm |
| 타이 가능한 실링 | 아니요 |
| 무선 | No |
| 전원 공급 유형 |
DC
외부 |
| 주파수 범위, 최대 | 12,000 Hz |
| 주파수 범위, 최소 | 1 Hz |
| 승인/인증/적합성 문서 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_321075) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322812) |
| 사용자 문서 | [US67-VIB2X Manual DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319395) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 8.0 | EC004309 |
| ETIM 9.0 | EC004309 |
| ECLASS 9.1 | 27-20-14-12 |
| ECLASS 10.0 | 27-20-14-12 |
| ECLASS 11.0 | 27-20-14-12 |
| ECLASS 12.0 | 27-20-14-12 |
| ECLASS 13.0 | 27-20-14-12 |
| ECLASS 14.0 | 27-20-14-12 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E337701 |
