속성
| 버전 | 예비 어레스터, 서지 보호기 |
| 주문 번호 | 2591010000 |
| 유형 | VPU AC II 0 300/50 |
| GTIN(EAN) | 4050118599923 |
| 수량 | 1 items |
| 깊이 | 64 mm |
| 깊이 (인치) | 2.52 inch |
| 높이 | 45 mm |
| 높이 (인치) | 1.772 inch |
| 너비 | 18 mm |
| 폭 (인치) | 0.709 inch |
| 순중량 | 0.64 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -40 °C...85 °C |
| 습도 | 5 ~ 95 % 상대 습도 |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 주변 온도(작동), 최대 | 85 °C |
| 정격 전압 UN | 240 V |
| VPR (L/N-PE) | 900 V |
| MCOV (L/N-PE) | 300 V |
| SCCR | 150 kA |
| In | 20 kA |
| 범주 | SPD TYPE 1CA |
| 주변 온도(작동) 최저 | -40 °C |
| 인증 번호(cURus) | E354261 |
| VPR (L-PE) | 900 V |
| 전압 유형 | AC |
| UL 94 가연성 등급 | V-0 |
| 광학 기능 디스플레이 | 녹색 = 정상, 적색 = 어레스터 결함 - 교체 |
| 레일 | TS 35 |
| 버전 | 서지 보호기 |
| 보호 등급 | IP20(설치 상태) |
| 설계 | 설치 하우징; 1TE |
| 세그먼트 | 배전 |
| 작동 고도 | ≤ 2000 m |
| 컬러 코드 | 주황색 |
| EN 61643-11 규격에 따른 요구조건 등급 |
T2
T3 |
| IEC 61643-11에 따른 요건 범주 |
Type II
Type III |
| SPD 유형 |
T2
T3 |
| U에서 누설 전류n | 0.3 mA |
| 극 수 | 1 |
| 방전 전류 I최대 (8/20µs) 와이어-PE | 50 kA |
| 방전 전류(유형 III) | 3 kA |
| 보호 레벨 Up I에서N (L/N-PE) | ≤ 1.5 kV |
| 속류 소거 용량 Ifi | 속류는 고려할 필요 없음 |
| 에너지 조율(≤10m) |
Type II
Type III |
| 응답 시간 | ≤ 25 ns |
| 전압 유형 | AC |
| 정격 전압(AC) | 230 V |
| 조합 펄스 UOC | 6 kV |
| 주파수 범위, 최대 | 60 Hz |
| 주파수 범위, 최소 | 50 Hz |
| 최대 연속 전압, Uc(AC) | 300 V |
| 표준 규격 |
IEC61643-1, EN61643-11
UL 1449 |
| 결선 유형 | 플러그인 결선 |
| 시간 간격 | 5년 |

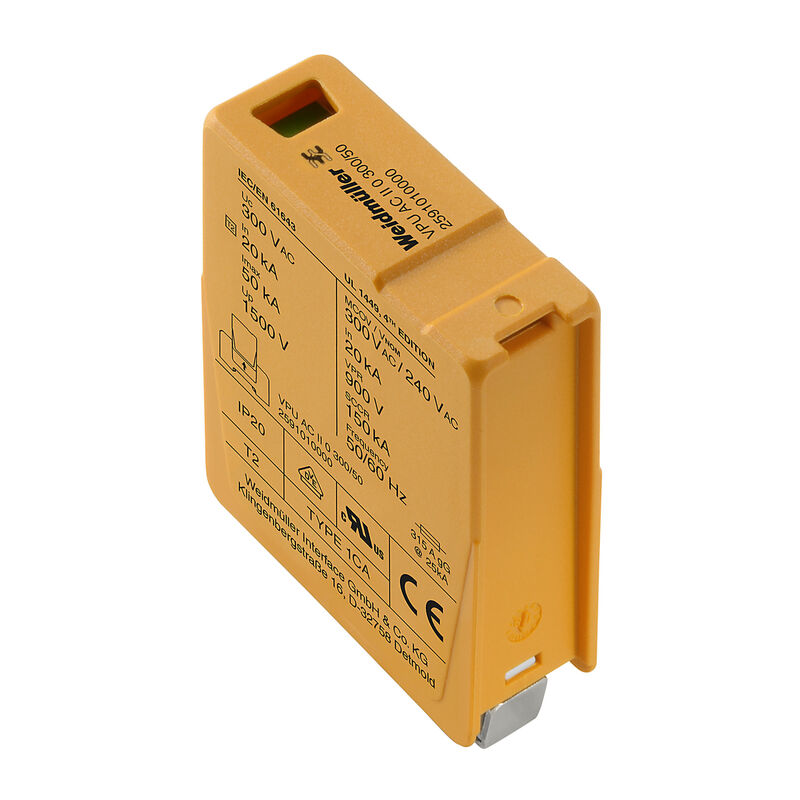

| 그림 제목 02 | 제품 이미지 |
| 이미지 부제목-02 | Abb.ähnlich |
| 승인/인증/적합성 문서 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205534) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591010000) |
| 입찰 사양 |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| 사용자 문서 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E354261 |
