VPU AC II US 4 277/50
VPU AC II US 4 277/50
Elektromos szimbólum

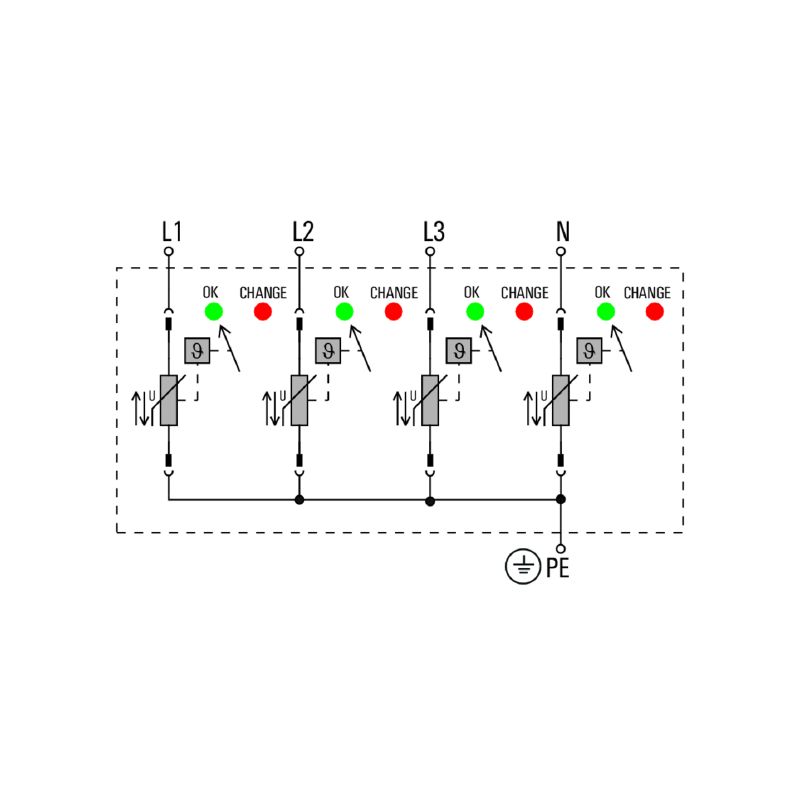

Schematic circuit diagram

VPU AC II US 4 277/50

Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-C-S, TN-S

Cikkszám 2730610000
Nyissa meg a konfigurátorban
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 4 Pótalkatrészek 2 Kapcsolódó termékek 6
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége UL névleges adatok Csatlakozási adatok, távfigyelmeztetés Általános adatok Szigetelések koordinálása EN 50178 szerint IEC / EN névleges adatok Csatlakozási adatok Elektromos adatok Általános adatok IECEx/ATEX/cUL besorolás Garantía Besorolások

Tanúsítványok

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E354261

Általános rendelési adatok

Version
Túlfeszültség-levezető, Kisfeszültség, Túlfeszültség-védelem, TN-C-S, TN-S
Order No.
2730610000
Type
VPU AC II US 4 277/50
GTIN (EAN)
4050118807493
Qty.
1 Darab

Méretek és tömegek

Depth
68 mm
Mélység (coll)
2,677 inch
Mélység DIN sínnel együtt
76 mm
Height
90 mm
Magasság (coll)
3,543 inch
Width
72 mm
Szélesség (coll)
2,835 inch
Mounting dimension - height
75 mm
Nettovikt
480 g

Hőmérsékletek

Temperatura di magazzinaggio
-40 °C...85 °C
Ambient temperature
-40 °C…85 °C
Operating temperature
-40 °C...85 °C
Páratartalom
5 - 95% rel. humidity

Termékek környezetvédelmi megfelelősége

Stato conformità RoHS
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

UL névleges adatok

Környezeti hőmérséklet (működési), max.
85 °C
Névleges feszültség, UN
277 V
VPR (N-PE)
1 000 V
MCOV (L-PE)
350 V
MCOV (N-PE)
350 V
SCCR
200 kA
In
20 kA
Kategória
SPD TYPE 1
Csatlakozási keresztmetszet AWG, min.
AWG 14
Csatlakozási keresztmetszet AWG, max.
AWG 6
Környezeti hőmérséklet (működési), min.
-40 °C
MODE
all modes
VPR (L-L)
2 000 V
VPR (L-N)
2 000 V
VPR (L-PE)
1 000 V
Voltage type
AC
UL Energy Networks
3-phase WYE

Csatlakozási adatok, távfigyelmeztetés

Csatlakozás típusa
PUSH IN

Általános adatok

Kivitel
Installációs ház; 4 modulos
Insta IP 20
Optikai működésjelzés
zöld = OK; piros = meghibásodott levezető - cserélje
Szegmens
Teljesítményelosztás
Szín
narancssárga
fekete
Tartósín
TS 35
UL 94 éghetőségi osztály
V-0
Változat
Túlfeszültség-védelem
Védelmi osztály
IP20 felszerelt állapotban
Üzemi magasság
≤ 4000 m

Szigetelések koordinálása EN 50178 szerint

Szennyezés súlyossága
2
Túlfeszültség kategória
III

IEC / EN névleges adatok

Biztosíték
Nem szükséges biztosíték ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Energia koordináció (≤10 m)
II. típus
III. típus
Feszültség típusa
AC
Follow-on current extinguishing capability Ifi
Follow current need not be taken into account
Frekvenciatartomány, max.
60 Hz
Frekvenciatartomány, min.
50 Hz
Integrated back-up fuse
No
Jelzőérintkező
아니요
Kisfeszültségű hálózat
TN-C-S
TN-S
Kisülési áram Imax (8/20 µs) N-PE
50 kA
Kisülési áram In (8/20 µs) N-PE
40 kA
Kisülési áram In (8/20 µs) vezeték-PE
20 kA
Követelmény kategória az IEC 61643-11 szerint
II. típus
Követelmény osztály az EN 61643-11 szerint
T2
T3
Levezetőáram Imax. (8/20µs) vezeték-PE
50 kA
Mains voltage
277 V / 480 V
Max. folytonos feszültség, Uc (AC)
350 V
Névleges feszültség (AC)
277 V
Pólusszám
4
Reakcióidő / tartalékidő
≤ 25 ns
Rövid idejű túlfeszültség (feszültségcsúcs) – TOV
403 V
Short-circuit current rating ISCCR
50 kA
SPD-típus
T2
Stupeň krytí Up při IN (L/N-PE)
≤ 1,75 kV
Szabványok
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Szivárgási áram U feszültségnéln
0,5 mA

Csatlakozási adatok

Csupaszolási hossz
18 mm
Vezetékcsatlakozás-technika
Csavaros csatlakozás
Csatlakozás típusa
Csavaros csatlakozás
Csupaszolási hossz, névleges csatlakozás
18 mm
Meghúzási nyomaték, min.
3 Nm
Meghúzási nyomaték, max.
4,5 Nm
Rögzítési tartomány, névleges csatlakozás
16 mm²
Rögzítési tartomány, névleges csatlakozás, min.
1,5 mm²
35 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 16
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 2
Vezeték keresztmetszet, tömör, min.
1,5 mm²
Vezeték keresztmetszet, tömör, max.
35 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
4 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
25 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), min.
2,5 mm²
Vezeték-keresztmetszet, flexibilis, AEH (DIN 46228-1), max.
35 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
1,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
35 mm²

Elektromos adatok

Feszültség típusa
AC

Általános adatok

Pólusszám
4
Védelmi osztály
IP20 felszerelt állapotban
Szín
narancssárga
fekete

IECEx/ATEX/cUL besorolás

Tanúsítvány száma (cULus)
E354261

Garantía

Időköz
5 years

Besorolások

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
