VSPC 2CL HF 5VDC R
VSPC 2CL HF 5VDC R

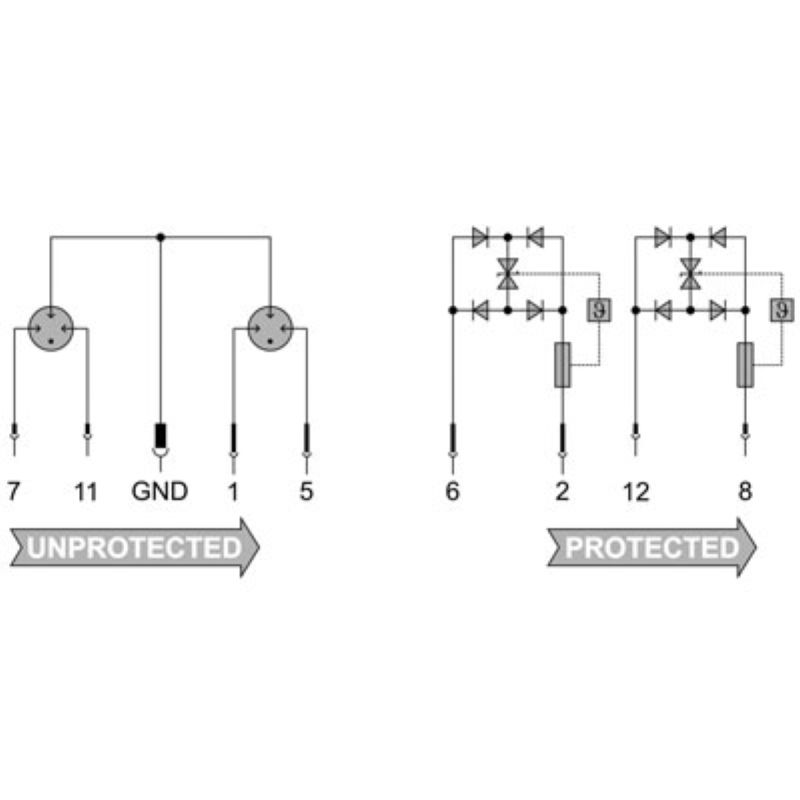

Символ цепи
Изображение аналогичное
VSPC 2CL HF 5VDC R
Кривая ухудшения параметров
Discharge capacity
VSPC 2CL HF 5VDC R
VSPC 2CL HF 5VDC R

VSPC 2CL HF 5VDC R

Защита от перенапряжения - измерение, управление, регулировка, с функцией сигнализации / индикацией функционирования, UP(L/N-PE) <800 V

№ продукта 8951680000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 4 Сопрягаемые детали 2 Связанные продукты 3
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Расчетные данные UL Защита данных CSA Общие данные Соответствие стандартам по изоляции (EN 50178) Номинальные характеристики IEC / RU Дополнительные сведения о сертификатах Размеры Электрические параметры Общие параметры Номинальные характеристики IECEx/ATEX/cUL Гарантия Важное примечание Классификации Тендерные спецификации

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UL)
E311081

Основные данные для заказа

Версия
Защита от перенапряжения - измерение, управление, регулировка, с функцией сигнализации / индикацией функционирования, UP(L/N-PE) <800 V
Заказ №
8951680000
Тип
VSPC 2CL HF 5VDC R
GTIN (EAN)
4032248742929
Кол.
1 Штука

Размеры и массы

Głębokość
69 mm
Глубина (дюймов)
2,717 inch
Высота
98 mm
Высота (в дюймах)
3,858 inch
Szerokość
17,8 mm
Ширина (в дюймах)
0,701 inch
Масса нетто
48 g

Температуры

Температура хранения
-40 °C...80 °C
Drifttemperatur
-40 °C...70 °C
Влажность
5...96 %

Вероятность сбоя

SIL in compliance with IEC 61508
3
MTTF
2.537 a
SFF
94,28 %
λges
45
PFH в 1*10-9 1/ч
4.7

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Расчетные данные UL

Certificate No. (UL)
E311081
UL certificate
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

Защита данных CSA

Gas group C
IIB
Gas group D
IIA
Gas groups A, B
IIC
Input voltage, max. Ui
6,4 V
Internal capacity, max. CI
10 nF
Internal inductance, max. LI
0 µH

Общие данные

Colour
оранжевый
Design
Вывод
прочее
Optical function display
зеленый = OK; красный = неисправен защитный разрядник - заменить.
protected current loops
2
Protection degree
IP20
Segment
Измерение – управление – регулировка
UL 94 flammability rating
V-0
Version
с функцией сигнализации / индикацией функционирования

Соответствие стандартам по изоляции (EN 50178)

Pollution severity
2
Surge voltage category
III

Номинальные характеристики IEC / RU

Discharge current Imax (8/20µs) GND-PE
10 kA
Discharge current Imax (8/20µs) wire-PE
2 x 10 kA
Discharge current Imax (8/20µs) wire-wire
10 kA
Discharge current In (8/20µs) GND-PE
2.5 kA
Discharge current In (8/20µs) wire-PE
2.5 kA
Discharge current In (8/20µs) wire-wire
2.5 kA
Fuse protection
0,5 A
Lightning test current, Iimp (10/350 µs) GND-PE
2,5 кА
Lightning test current, Iimp (10/350 µs) Wire-PE
2,5 кА
Lightning test current, Iimp (10/350 µs) wire-wire
2,5 кА
Max. continuous voltage, Uc (DC)
6,4 В
Number of poles
1
Overload - failure mode
Режим 2
Protection level on output side Wire-PE 1kV/µs, typically
450 V
Protection level on output side Wire-wire 1 kV/µs, typically
12 V
Protection level on output side Wire-wire 8/20 µs, typically
12 В
Protection level UP (typ.)
<800 V
Protection level, UP GND - PE
800 V
Protection level, UP wire - PE
450 V
Protection level, UP wire - wire
12 V
Pulse-reset capacity
≤ 20 ms
Rated current IN
450 mA
Rated voltage (DC)
5 В
Requirements category acc. to IEC 61643-21
C1
C2
C3
D1
Signal transmission properties (-3 dB)
103 MHz
Signalling contact
UN 250 В AC 0,1 A 1 перекид. конт. при VSPC R с блоком контроля VSPC
Standards
IEC 61643-21
HART-compatible
Surge current-carrying capacity C1
<1 kA 8/20 μs
Surge current-carrying capacity C2
5 kA 8/20 μs
Surge current-carrying capacity C3
100 A 10/1000 μs
Surge current-carrying capacity D1
2,5 kA 10/350 μs
Voltage type
DC
Volume resistance
2,20 Ом

Дополнительные сведения о сертификатах

GOST certificate
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Размеры

Type of connection
втычной для VSPC BASE

Электрические параметры

Voltage type
DC

Общие параметры

Number of poles
1
Степень защиты
IP20
Цветовой код
оранжевый

Номинальные характеристики IECEx/ATEX/cUL

cUL certificate
[cUL Certificate](pdf/VSPC.PDF)

Гарантия

Time interval
5 лет

Важное примечание

Сведения об изделии
Режим 2: Состояние, при котором часть блока SPD, ограничивающая напряжение, была короткозамкнута из-за очень низкого сопротивления внутри SPD. Линия находится в нерабочем состоянии, но измерительное оборудование по-прежнему защищено посредством короткого замыкания.

Классификации

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-03
ECLASS 15.0
27-17-15-03

Тендерные спецификации

Long specification
Вставка с защитой от перенапряжения для использования в сочетании с базовым элементом VSPC BASE 2CL для двух двойных жил с заземлением, применяемых в информационной технике. Двухступенчатая схема защиты, состоящая из малочувствительной защиты, с помощью резисторов и высокочувствительной защиты между сигнальными жилами, а также малочувствительной защиты напряжения с присоединением к заземлению. Механическая маркировка вставки к базовому элементу в зависимости от типа схемы и номинального напряжения. С встроенным индикатором состояния и опцией удаленной связи. Оптическая маркировка защитной вставки в зависимости от типа схемы защиты и величины напряжения. Защитная вставка с кодируемым вилочным разъемом и ответным профилем для базового элемента. Возможность маркировки вставки.
Short specification
Вставка с защитой от перенапряжения для использования в сочетании с базовым элементом VSPC BASE 2CL для двух двойных жил с нулевым потенциалом и заземлением, используемых в информационной технике с напряжением на 5 В DC, с встроенным индикатором состояния и опцией удаленной связи.
