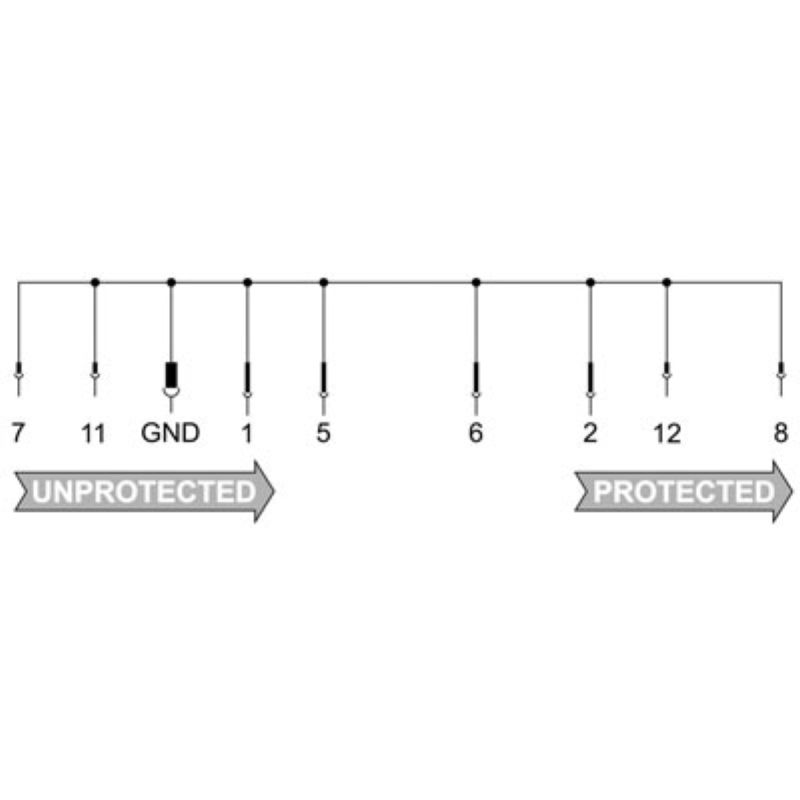

Circuit diagram
电子产品VSPC GROUND
电流温度曲线
Discharge capacity

电子产品VSPC GROUND

转接器, 无遥信功能 / 状态显示

商品编号 8924680000
下载技术数据页 工程支持 产品下载
配件 1 是附件 28 相关商品 1
审批 通用订货数据 尺寸和重量 温度 环保产品合规 额定数据UL CSA 保护数据 通用参数 绝缘参数（EN 50178） IEC / EN 额定数据 通用数据 等级 IECEx/ATEX/cUL 保修 分类 标书规格表

审批

认证
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
UL 证书号
E311081

通用订货数据

版本
转接器, 无遥信功能 / 状态显示
订货号
8924680000
类型
VSPC GROUND
GTIN (EAN)
4032248696321
数量
1  PC

尺寸和重量

深
69  mm
深度 (英寸)
2.717  inch
高度
90  mm
高度 (英寸)
3.543  inch
宽度
17.8  mm
宽度 (英寸)
0.701  inch
净重
18.2  g

温度

存储温度
-40 °C...80 °C
工作温度
-40 °C...70 °C
湿度
5...96 %

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
No SVHC above 0.1 wt%

额定数据UL

UL 证书号
E311081
UL 证书
[UL 497b Certificate](PDF/E311081VOL1SEC2.pdf)

CSA 保护数据

内置电容, 最大 CI
0 nF
内置电容, 最大值 LI
0 µH
气体组别 A、 B
IIC
气体组别 C
IIB
气体组别 D
IIA
输入电压, 最大 Ui
360  V

通用参数

光学功能显示
不
类型
无遥信功能 / 状态显示
类型
端子
其他
行业
测量控制系统
防护等级
IP20
阻燃等级符合 UL 94
V-0
颜色编码
橙色

绝缘参数（EN 50178）

污染等级
2
过压等级
III

IEC / EN 额定数据

回路数
1
最大持续工作电压 Uc (DC)
250 V
最大持续工作电压，Uc (AC)
255 V
熔丝
0.5 A
通道电阻
<0.2 Ω
额定电流 IN
500  mA

通用数据

回路数
1
防护等级
IP20
颜色编码
橙色

等级 IECEx/ATEX/cUL

cUL 认证
[cUL Certificate](pdf/VSPC.PDF)

保修

质保期
5年

分类

ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 12.0
27-17-15-01
ECLASS 13.0
27-17-15-01
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

标书规格表

详细描述
接地插头用于所有 VSPC BASE。插入即可将联接的导线接地。
简短描述
接地插头用于所有 VSPC BASE。
