속성
| 버전 | 제한값 모니터링, 입력 : 0-20 mA, 0-10 V, 출력 : 2 x 릴레이 |
| 주문 번호 | 8543820000 |
| 유형 | WAS5 DC/ALARM |
| GTIN(EAN) | 4032248181230 |
| 수량 | 1 items |
| 배송 상태 | 향후에는 이 품목을 더 이상 사용할 수 없습니다. |
| 이용가능 기간 | 30.12.2023 |
| 대체용 제품 | [7940045760](~/p/7940045760) |
| 깊이 | 112.4 mm |
| 깊이 (인치) | 4.425 inch |
| 너비 | 17.5 mm |
| 폭 (인치) | 0.689 inch |
| 길이 | 92.4 mm |
| 길이 (인치) | 3.638 inch |
| 순중량 | 110.1 g |
| 보관 온도 | -20 °C...85 °C |
| 작동 온도 | 0 °C...55 °C |
| 작동 온도에서 습도 | 0 ~ 95 %(응결 없음) |
| 습도 | 40 °C / 93 % 상대 습도, 비응축 |
| SIL(IEC 61508 준수) | 없음 |
| MTTF | 369 a |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c2a21576-d875-4548-ae68-5e7f85ddf0c7 |
| 입력 수 | 1 |
| 입력 저항, 전류 | ≤ 110 Ω |
| 입력 저항, 전압 | ≥ 100 kΩ |
| 입력 전류 | 0(4)...20 mA |
| 입력 전압 | 0 ~ 10 V |
| 상태 표시기 | LED 녹색 ON: OK, LED 빨간색 ON: 경보(채널별) |
| 스위칭 임계값 | 1~90%(채널 1 및 채널 2에 독립적으로) |

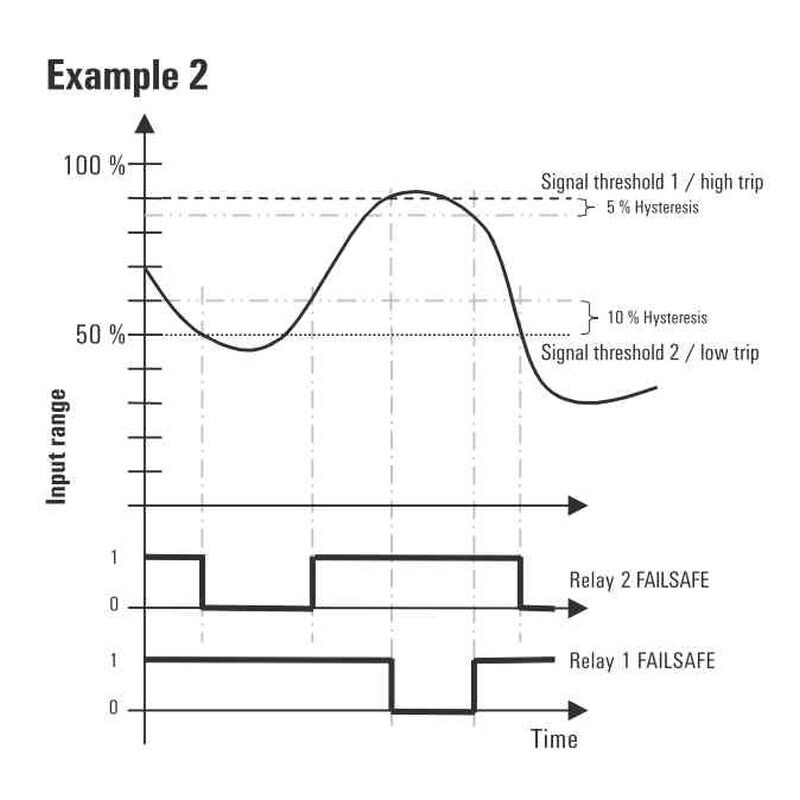

| 알람 기능 |
구성 가능
하이 또는 로우 알람 이력현상 5% / 10% |
| 연속 전류 | 3 A |
| 유형 |
2 CO 접점
개방 또는 폐쇄 회로 요소 |
| 최대 스위칭 전압, AC | 250 V |
| 히스테리시스 | 1~10%(채널 1 및 채널 2에 대해 독립적으로) |

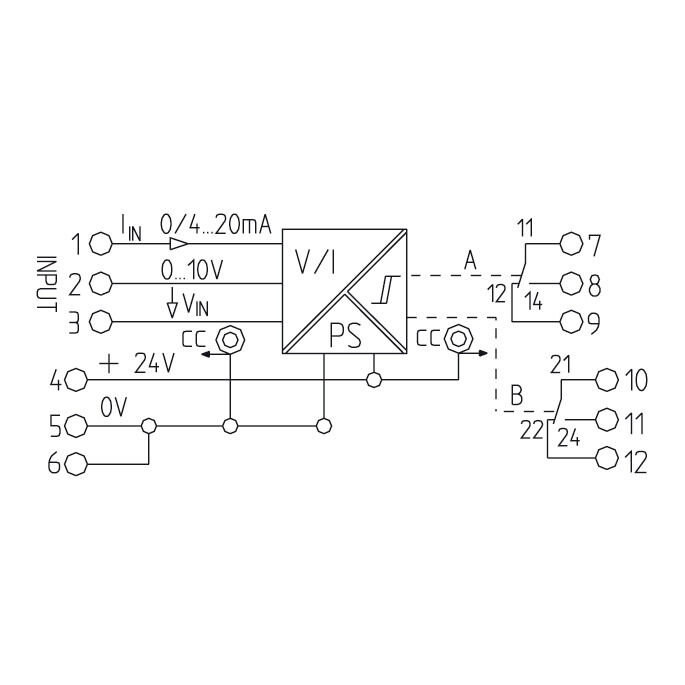

| 갈바닉 절연 | 3-웨이 아이솔레이터 |

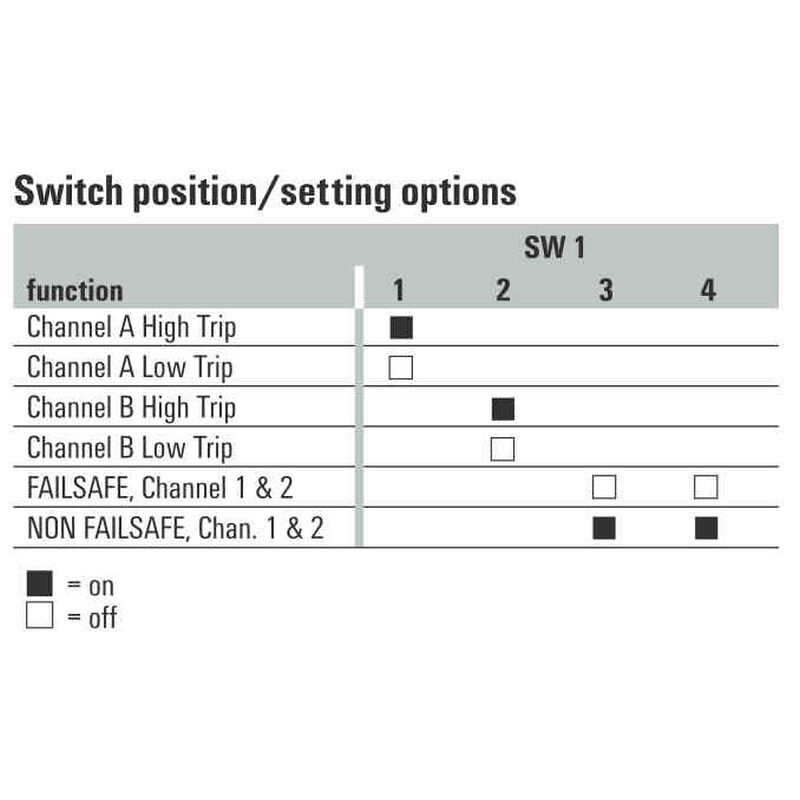

| 구성 |
DIP 스위치
전위차계 |
| 레일 | TS 35 |
| 보호 등급 | IP20 |
| 온도 계수 | ≤ 500 ppm/K |
| 전력 소비 | 픽업되는 양쪽 릴레이에서 대개 1 W |
| 전압 공급 | 24 V DC ± 25 % |
| 정확도 | 반복 정확성: 끝값(10 V/ 20 mA)의 최대 ± 0.3% |
| EMC 표준 | EN 61000-4-2, -3, -4, -5, -6 |
| 갈바닉 절연 | 3-웨이 아이솔레이터 |
| 서지 전압 범주 | III |
| 오염 심각도 | 2 |
| 임펄스 내전압 | 4 kV |
| 절연 전압 | 2 kVeff / 5 s |
| 정격 전압 | 300 V |
| 결선 유형 | 스크류 결선 |
| 클램프 범위, 정격 결선 | 2.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 제품 정보 |
본 제품은 곧 신제품으로 대체됩니다. 새로운 시스템과 함께 사용하지 마십시오. 저희 기술 지원센터에 연락하십시오. |
| 승인/인증/적합성 문서 | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35812) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206147) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8543820000) |
| 제품 변경 통지 | [20220218 Technical change - WAVE series’ signal conditioners WS WZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_252007) |
| 사용자 문서 | [Device description -- instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35789) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
| ETIM 8.0 | EC002654 |
| ETIM 9.0 | EC002654 |
| ECLASS 9.0 | 27-21-01-22 |
| ECLASS 9.1 | 27-21-01-22 |
| ECLASS 10.0 | 27-21-01-22 |
| ECLASS 11.0 | 27-21-01-22 |
| ECLASS 12.0 | 27-21-01-22 |
| ECLASS 13.0 | 27-21-01-22 |
| ECLASS 14.0 | 27-21-01-22 |
| 긴 사양 |
릴레이 출력 및 3-웨이 전기 절연이 채용된 DC- 전류/전압 표준 신호용 제한값 TS35 레일 장착용 애드온 하우징 안전 절연 EN 50178, 3-웨이 절연 최대 4 kV 유형 WAS5 DC/경보 |
| 짧은 사양 |
릴레이 출력 및 3-웨이 전기 절연이 채용된 DC- 전류/전압 표준 신호용 제한값 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
