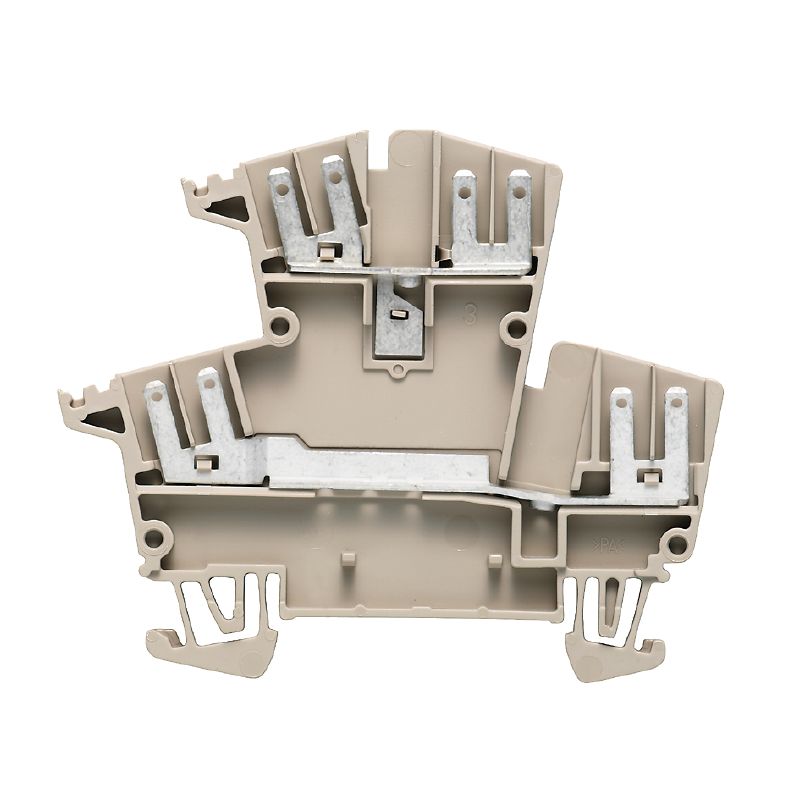

WDK 2.5 FF
Obrázek výrobku
WDK 2.5 FF

WDK 2.5 FF

Tento e- výrobek obsah již brzy nebude k dispozici.

Vícevrstvá modulární svorka, Připojení s plochým břitem, Tmavě béžová, 1 mm², 400 V, Počet připojení: 8, Počet úrovní: 2, TS 35, V-0

ID výrobku 1021700000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 30 Příbuzné výrobky 1078
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) Расчетные данные согласно CSA General Data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Vícevrstvá modulární svorka, Připojení s plochým břitem, Tmavě béžová, 1 mm², 400 V, Počet připojení: 8, Počet úrovní: 2, TS 35, V-0
Číslo objednávky
1021700000
Typ
WDK 2.5 FF
GTIN (EAN)
4008190109547
Qty.
50 ks
Delivery status
Tento produkt v budoucnu už nebude k dispozici.
K dispozici do
31.12.2025

Rozměry a hmotnosti

Hloubka
62,5 mm
Hloubka (v palcích)
2,461 inch
Hloubka včerně DIN lišty
63 mm
Výška
75,5 mm
Výška (v palcích)
2,972 inch
Šířka
5,1 mm
Šířka (v palcích)
0,201 inch
Čistá hmotnost
10,68 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-50 °C…75 °C
Trvalá provozní teplota, min.
-50 °C
Trvalá provozní teplota, max.
120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Verze

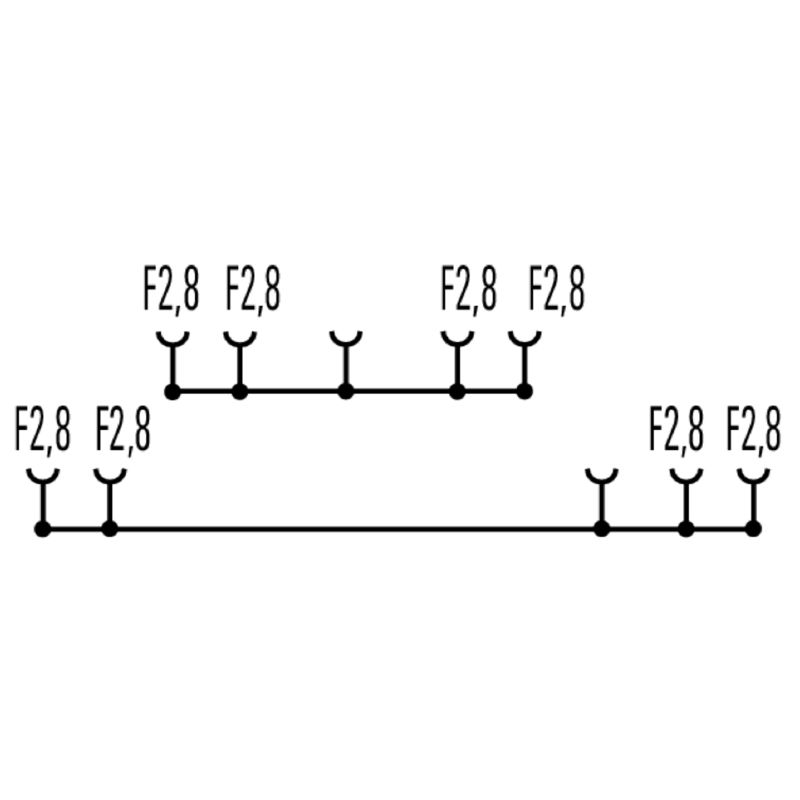

S připojením kabelovými oky F2,8
Obě strany
lze zapojit
Jeden konec bez konektoru
Nutná koncová deska
Ano
Number of potentials
2
Počet úrovní
2
Počet svěrných bodů na úroveň
0
Počet pólů na řadu
1
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Additional technical data

Otevřené strany
right
Počet podobných svorek
1
Typ montáže
зафиксированный
Verze testovaná ve výbušném prostředí
Ne

Conductors for clamping (additional connection)

Typ připojení, další připojení
Připojení s plochým břitem

Conductors for clamping (rated connection)

Délka odizolování
10 mm
Počet připojení
8
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,05 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,05 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,05 mm²
Průřez připojení vodičů, jemně splétané, min.
0,05 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,05 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,05 mm²
Směr připojení
сверху
Typ připojení
Flatstiftsanslutning
Typ připojení 2
Flat-blade connection
Upínací rozsah, max.
1 mm²
Upínací rozsah, min.
0,05 mm²

Расчетные данные согласно CSA

Průřez vodiče max. (CSA)
12 AWG
Průřez vodiče min. (CSA)
26 AWG
Velikost napětí C (CSA)
300 V
Velikost proudu C (CSA)
10 A
Č. osvědčení (CSA)
12400-135

General

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Standardy
IEC 61210
По стандарту IEC 60947-7-1

Data hodnocení

Jmenovitý průřez
1 mm²
Jmenovité napětí
400 V
Jmenovité DC napětí
400 V
Jmenovitý proud
12 A
Proud při maximu vodičů
12 A
Standardy
IEC 61210
V souladu s normou IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
2,37 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,43 W
Závažnost znečištění
3

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
