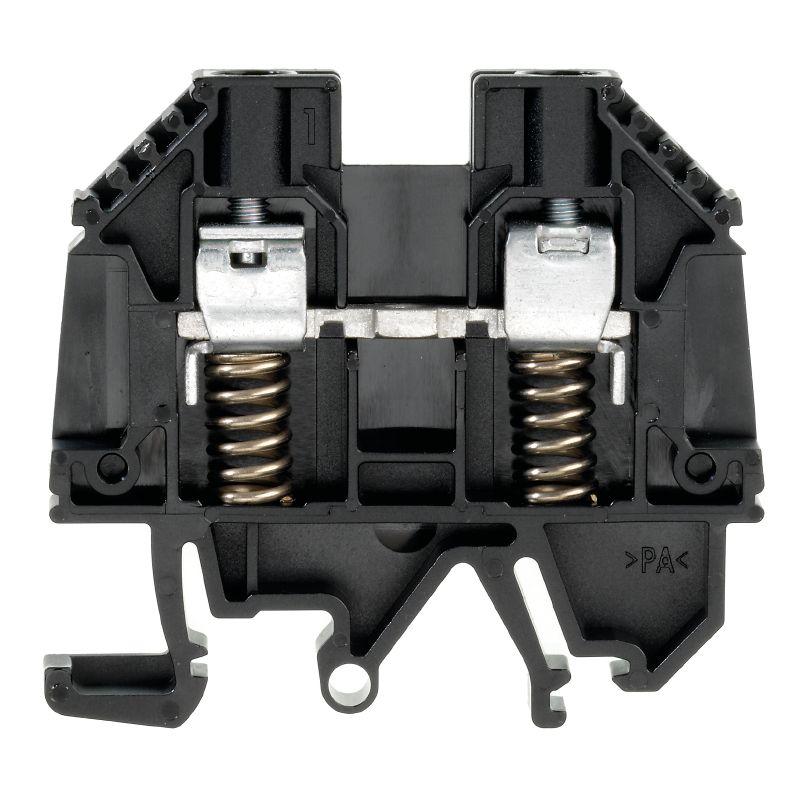

WDU 6 SL/EN SW — Product image

WDU 6 SL/EN SW

Adatlap letöltése

WDU 6 SL/EN SW

Átvezető sorkapocs, Csavaros csatlakozás, fekete, 6 mm², 41 A, 690 V, Csatlakozások száma: 2, Szintek száma: 1, TS 32, TS 35, V-0, Wemid, 130 °C

Cikkszám 9537430000

Tulajdonságok

Általános rendelési adatok

Változat	Átvezető sorkapocs, Csavaros csatlakozás, fekete, 6 mm², 41 A, 690 V, Csatlakozások száma: 2, Szintek száma: 1, TS 32, TS 35, V-0, Wemid, 130 °C
Rendelési szám	9537430000
Típus	WDU 6 SL/EN SW
GTIN (EAN)	4032248037438
Qty.	50 Darab

Méretek és tömegek

Mélység	51,1 mm
Mélység (coll)	2,012 inch
Mélység DIN sínnel együtt	55 mm
Magasság	60 mm
Magasság (coll)	2,362 inch
Szélesség	7,9 mm
Szélesség (coll)	0,311 inch
Nettó tömeg	17,29 g

Hőmérsékletek

Tárolási hőmérséklet	-25 °C...55 °C
Üzemi hőmérsékleti tartomány	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Folyamatos üzemi hőmérséklet., min.	-60 °C
Folyamatos üzemi hőmérséklet., max.	130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Anyag	Wemid
Szín	fekete
UL 94 éghetőségi osztály	V-0

PT OKIECEx/ATEX névleges adat

Tanúsítvány száma (ATEX)	DEMKO14ATEX1338U
Tanúsítvány száma (IECEX)	IECEXULD14.0005U
Max. feszültség (ATEX)	440 V
Áram (ATEX)	40 A
Vezetékkeresztmetszet, max. (ATEX)	6 mm²
Max. feszültség (IECEX)	440 V
Áram (IECEX)	40 A
Vezetékkeresztmetszet, max. (IECEX)	6 mm²
Üzemi hőmérsékleti tartomány	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
EN 60079-7 jelölés	Ex eb II C Gb
2014/34/EU címke	II 2 G D

Rendszer specifikációk

Változat	Csavaros csatlakozás rugós kábelrögzítővel Csavarozható keresztösszekötőhöz dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég
Véglap szükséges	Igen
Potenciálok száma	1
Szintek száma	1
Rögzítési pontok száma szintenként	2
Potenciálok száma szintenként	1
Keresztkötött szintek belül	Nem
PE-csatlakozás	Nem
Sín	TS 32 TS 35
N funkció	Nem
PE működés	Nem
PEN funkció	Nem

Kiegészítő műszaki adatok

Felszerelés típusa	Felpattintható
Hasonló kapcsok száma	1
Nyitott oldala	jobb
Robbanásbiztosság szempontjából bevizsgált változat	Nem

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás

Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Biztosítócsavar	M 3.5
Csatlakozás típusa	Csavaros csatlakozás
Csatlakozási irány	oldalt
Csatlakozások száma	2
Csupaszolási hossz	16 mm
Kés mérete	0,8 x 4,0 mm
Meghúzási nyomaték, max.	1,6 Nm
Meghúzási nyomaték, min.	0,8 Nm
Mérőeszköz, IEC 60947-1	A5
Rögzítési tartomány, névleges csatlakozás, max.	6 mm²
Rögzítési tartomány, névleges csatlakozás, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, max.	6 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.	0,5 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	6 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás	6 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás	0,5 mm²

CSA névleges adatok

B feszültség nagyság (CSA)	300 V
B áram nagyság (CSA)	45 A
C feszültség nagyság (CSA)	300 V
C áram nagyság (CSA)	45 A
D feszültség nagyság (CSA)	600 V
D áram nagyság (CSA)	5 A
Tanúsítvány száma (CSA)	200039-1057876
Vezeték keresztmetszet, max. (CSA)	8 AWG
Vezeték keresztmetszet, min. (CSA)	20 AWG

Szabványok	IEC 60947-7-1
Sín	TS 32 TS 35

Névleges adatok

Névleges keresztmetszet	6 mm²
Névleges feszültség	690 V
Névleges DC feszültség	690 V
Névleges áram	41 A
Áram maximum vezetékoknál	57 A
Szabványok	IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint	0,78 mΩ
Névleges lökőfeszültség	6 kV
Teljesítményveszteség az IEC 60947-7-x szerint	1,31 W
Szennyezés súlyossága	3
Túlfeszültség kategória	III

UL névleges adatok

C feszültség nagyság (UR)	150 V
C áram nagyság (UR)	50 A
D feszültség nagyság (UR)	300 V
D áram nagyság (UR)	10 A
Tanúsítvány száma (UR)	E60693
Vezetékméret, gyári vezetékezés, max. (UR)	8 AWG
Vezetékméret, gyári vezetékezés, min. (UR)	20 AWG
Vezetékméret, terepi vezetékezés, max. (UR)	8 AWG
Vezetékméret, terepi vezetékezés, min. (UR)	20 AWG

Approval/Certificate/Document of Conformity	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35708) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253960) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37186) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66860)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.9537430000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9537430000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9537430000&norm=0)
User Documentation	[NTI WDU/WPE 6 SL EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_35567) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9,1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Tanúsítványok

Jóváhagyások	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXSIR](/picture/IECEXSIR.gif) ![IECEXULD](/picture/IECEXULD.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![UKEX](/picture/UKEX.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (UR)	E60693
