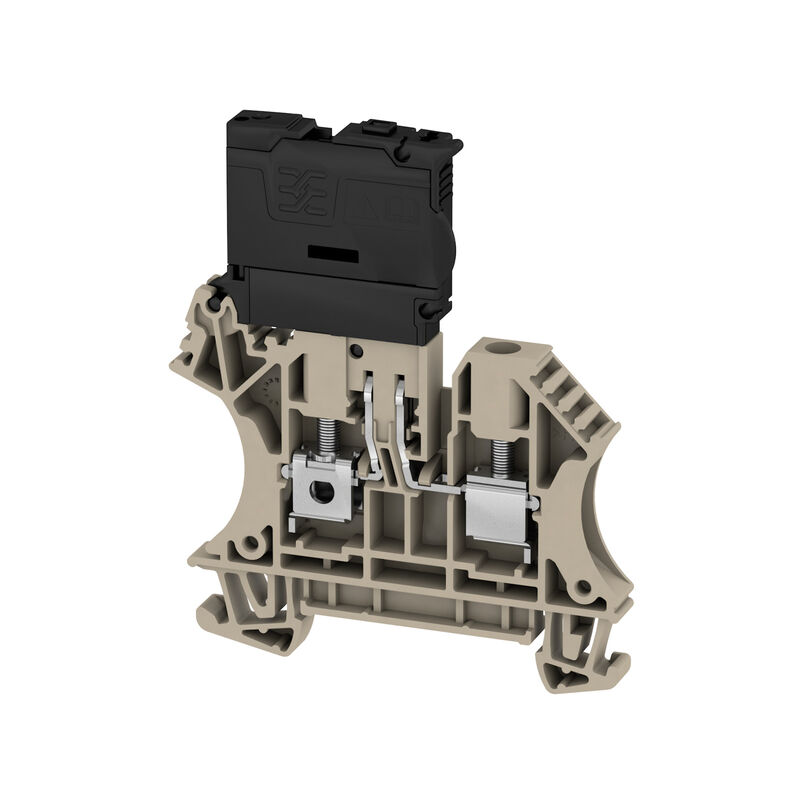

WFS 4 10-36V DB
제품 이미지
WFS 4 10-36V DB

WFS 4 10-36V DB

Svorka pojistky, Šroubové připojení, Tmavě béžová, 4 mm², 6.3 A, 36 V, Počet připojení: 2, Počet úrovní: 1, TS 35

ID výrobku 2562060000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 89 Příbuzné výrobky 239
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 퓨즈 단자대 일반 Data hodnocení UL 등급 데이터 Důležitá poznámka Klasifikace

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Všeobecné objednací údaje

버전
Svorka pojistky, Šroubové připojení, Tmavě béžová, 4 mm², 6.3 A, 36 V, Počet připojení: 2, Počet úrovní: 1, TS 35
주문 번호
2562060000
유형
WFS 4 10-36V DB
GTIN(EAN)
4050118570533
수량
50 ks

Rozměry a hmotnosti

깊이
75 mm
Hloubka (v palcích)
2.953 inch
Hloubka včerně DIN lišty
75.5 mm
높이
62.5 mm
Výška (v palcích)
2.461 inch
너비
6.1 mm
Šířka (v palcích)
0.24 inch
순중량
17.665 g

Teploty

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

RoHS 준수 상태
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

기본 재질
Wemid
컬러 코드
Tmavě béžová
UL 94 가연성 등급
V-0

Údaje hodnocení IECEx/ATEX

인증 번호(ATEX)
TÜV20ATEX8502U
인증 번호(IECEX)
IECEXTUR20.0014U
Průřez vodiče max. (ATEX)
6 mm²
와이어 단면적 최대(IECEX)
6 mm²

Specifikace systému

버전
Šroubové připojení
Izolátor pojistky
엔드 커버 플레이트 필요
Ano
전위 수
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
계층당 전위 수
1
레벨 내부 교차 결선
Ne
PE 결선
Ne
장착 레일
TS 35
N-기능
Ne
PE 기능
Ne
PEN 기능
Ne

추가 기술 데이터

개방측
오른쪽
장착 유형
스냅온

클램프용 전선(추가 결선)

결선 유형, 추가 결선
스크류 결선

클램프용 컨덕터(정격 결선)

DMS 전기 스크류드라이버 사용 토크 레벨
2
IEC 60947-1 규격 게이지
A4
결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 가는 꼬임, 최소
0.22 mm²
결선 단면적, 꼬임, 최대
6 mm²
결선 단면적, 꼬임, 최소
0.22 mm²
결선 방향
측면
결선 수
2
결선 유형
스크류 결선
결선의 유형 2
스크류 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.22 mm²
와이어 결선 단면적, 경질 코어 최대
6 mm²
와이어 결선 단면적, 경질 코어, 최소
0.22 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.22 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
4 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.22 mm²
조임 토크, 최대
0.6 Nm
조임 토크, 최소
0.5 Nm
클램프 범위, 최대
6 mm²
클램프 범위, 최소
0.22 mm²
클램프 스크류
M 3
클램프형 도체
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      pevný, H05(07) V-U
    • min.:
      0.5 mm²
    • max.:
      6 mm²
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        13 mm
      • max.:
        13 mm
      • jmen.:
        13 mm
    • Utahovací moment:
      • min.:
        0.5 Nm
      • max.:
        0.6 Nm
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      splétaný, H07V-R
    • min.:
      1.5 mm²
    • max.:
      6 mm²
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        13 mm
      • max.:
        13 mm
      • jmen.:
        13 mm
    • Utahovací moment:
      • min.:
        0.5 Nm
      • max.:
        0.6 Nm
  • Specifikace připojení:
    Šroubové připojení
  • Průřez připojení vodiče:
    • Typ:
      flexibilní, H05(07) V-K
    • min.:
      0.5 mm²
    • max.:
      4 mm²
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • min.:
        13 mm
      • max.:
        13 mm
      • jmen.:
        13 mm
    • Utahovací moment:
      • min.:
        0.5 Nm
      • max.:
        0.6 Nm
탈피 길이
13 mm

CSA 등급 데이터

와이어 단면적 최대(CSA)
10 AWG
와이어 단면적 최소(CSA)
22 AWG
인증 번호(CSA)
200039-1057876
전류 크기 B(CSA)
10 A
전류 크기 D(CSA)
10 A
전압 크기 B(CSA)
300 V
전압 크기 D(CSA)
300 V

퓨즈 단자대

Leakage current, max.
0.5 mA
디스플레이
LED
작동 전압, 최대
36 V
전류
6.3 A
카트리지 퓨즈
G-Si. 5 x 20
표시기에 대한 전압 유형
AC/DC
퓨즈 홀더(카트리지 홀더)
otočné

일반

결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
장착 레일
TS 35
표준 규격
IEC 60947-7-3

Data hodnocení

정격 단면적
4 mm²
정격 전압
36 V
인접 단자대에 대한 정격 전압
400 V
정격 DC 전압
36 V
정격 전류
6.3 A
최대 와이어에서 전류
6.3 A
표준 규격
IEC 60947-7-3
Vnitřní odpor podle IEC 60947-7-x
1 mΩ
정격 임펄스 내전압
6 kV
IEC 60947-7-x 규격 전력 손실
1.02 W
Závažnost znečištění
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 B(cURus)
10 A
전류 크기 D(cURus)
10 A
전압 크기 B(cURus)
300 V
전압 크기 D(cURus)
300 V
컨덕터 크기 팩토리 결선 최대(cURus)
10 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
22 AWG
컨덕터 크기 필드 결선 최대(cURus)
10 AWG
컨덕터 크기 필드 결선 최소(cURus)
22 AWG

Důležitá poznámka

제품 정보
Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce

Klasifikace

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
