WGKV 4 GN/YE BX

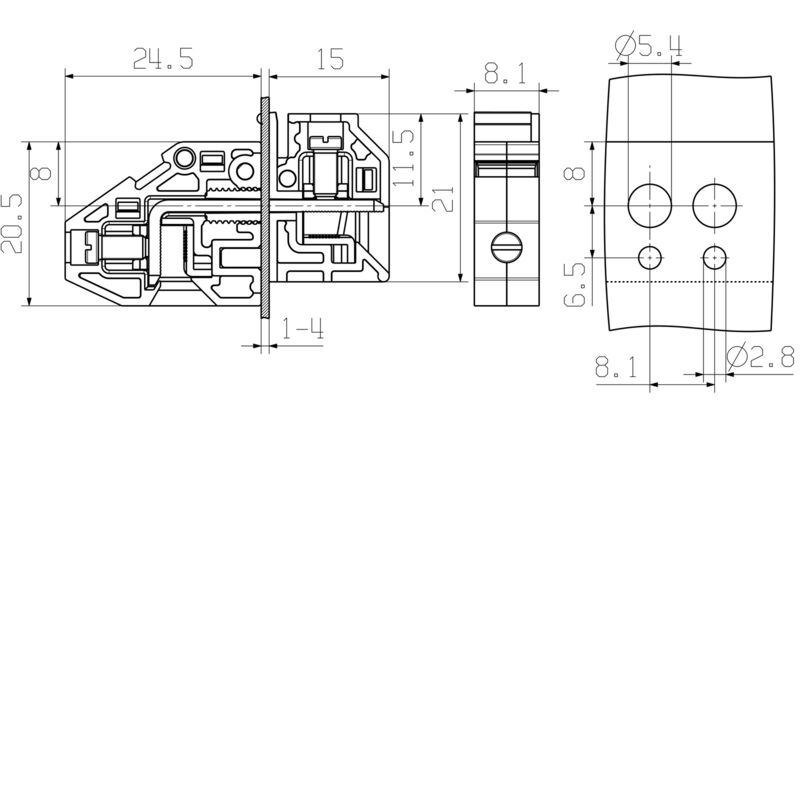

Dimensional drawing

WGKV 4 GN/YE BX

OMNIMATE Power - Serie WGK, Morsetto passante, Sezione di dimensionamento: 4 mm², Collegamento a vite, Wemid (PA), Verde/giallo, passante

N. articolo 1936610000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 4 Prodotti correlati 6
Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Illustrazione del prodotto Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
OMNIMATE Power - Serie WGK, Morsetto passante, Sezione di dimensionamento: 4 mm², Collegamento a vite, Wemid (PA), Verde/giallo, passante
N. d’ordine
1936610000
Tipo
WGKV 4 GN/YE BX
GTIN (EAN)
4032248635573
CPZ
50  Pezzo
Parametri prodotto
IEC: 500 V / 32 A / 0.5 - 6 mm²
UL: 300 V / 30 A / AWG 30 - AWG 10
Imballaggio
Box

Dimensioni e pesi

Posizione verticale
24  mm
Altezza (pollici)
0,945  inch
Altezza minima
24  mm
Larghezza
8,1  mm
Larghezza (pollici)
0,319  inch
Lunghezza
8,1  mm
Lunghezza (pollici)
0,319  inch
Peso netto
8,72  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Power - Serie WGK
Tecnica di collegamento cavi
Collegamento a vite
Direzione d'uscita del conduttore
90°/270°
Numero di poli
1
Numero di serie di poli
1
assemblabile da parte del cliente
No
Lama cacciavite
0,6 x 3,5
Coppia di serraggio, min.
0,6  Nm
Coppia di serraggio, max.
0,8  Nm
Vite di serraggio
M 3
Lunghezza di spellatura
8  mm
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Grado di protezione
IP20
Tipo di collegamento 1
Serracavo
Tipo di collegamento 2
Staffa di serraggio

Dati del materiale

Materiale isolante
Wemid (PA)
Colori
Verde/giallo
Tabella dei colori (simile)
non specificato
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Temperatura di magazzinaggio, min.
-40  °C
Temperatura di magazzinaggio, max.
70  °C
Temperatura d'esercizio , min.
-50  °C
Temperatura d'esercizio , max.
120  °C
Campo della temperatura di montaggio, min.
-25  °C
Campo della temperatura di montaggio, max.
120  °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
6  mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 10
rigido, min. H05(07) V-U
0,5  mm²
rigido, max. H05(07) V-U
6  mm²
Semirigido, min. H07V-R
0,5  mm²
multifilare, max. H07V-R
4  mm²
Flessibile, min. H05(07) V-K
0,5  mm²
Flessibile, max. H05(07) V-K
4  mm²
con terminale AEH con collare DIN 46 228/4, min.
0,5  mm²
con terminale AEH con collare DIN 46 228/4, max.
4  mm²
con terminale, DIN 46228 pt 1, min.
0,5  mm²
con terminale a norma DIN 46 228/1, max.
4  mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0373000000
Testo di riferimento
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
32  A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
32  A
Tensione nominale con classe di sovratensione/grado di lordura III/3
500  V
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
6  kV

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1830694
Tensione nominale (Gruppo B / CSA)
300  V
Tensione nominale (Gruppo C / CSA)
300  V
Tensione nominale (Gruppo D / CSA)
300  V
Corrente nominale (Gruppo B / CSA)
30  A
Corrente nominale (Gruppo C / CSA)
30  A
Corrente nominale (Gruppo D / CSA)
10  A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 10
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300  V
Tensione nominale (Gruppo C / UL 1059)
300  V
Tensione nominale (Gruppo D / UL 1059)
300  V
Corrente nominale (Gruppo B / UL 1059)
30  A
Corrente nominale (Gruppo C / UL 1059)
30  A
Corrente nominale (Gruppo D / UL 1059)
10  A
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 10
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio
Box
Lunghezza VPE
155  mm
Larghezza VPE
83  mm
Altezza VPE
86  mm

Nota importante

Note

• Le distanze in aria e superficiali rispetto agli altri componenti devono essere conformi a quanto riportato nelle apposite norme applicative. Per garantire tale conformità occorre incapsulare completamente il dispositivo o utilizzare piastre distanziali aggiuntive.
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Colori: SW = nero; GN/YL = verde/giallo; GY = grigio
• Altre varianti su richiesta
• WGK: Tensione di dimensionamento pareti in plastica: 1 - 4 mm = 500 V; pareti in metallo: 1 - 2,5 mm = 400 V; pareti in metallo: 2,5 - 4 mm = 250 V
• WGKV: Tensione di dimensionamento pareti in plastica: 1 - 4 mm = 400 V; pareti in metallo: 1 - 2,5 mm = 400 V; pareti in metallo: 2,5 - 4 mm = 250 V
• WGK: Tensione di dimensionamento pareti in plastica: 1 - 4 mm = 500 V; pareti in metallo 1 - 4 mm = 500 V
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Illustrazione del prodotto

Immagine del prodotto-02
[MAM:23807](null)
Titolo dell'immagine 02
Illustrazione del prodotto
Disegno legenda-02
Come da figura

Classificazioni

ETIM 6.0
EC001283
ETIM 7.0
EC001283
ETIM 8.0
EC001283
ETIM 9.0
EC001283
ETIM 10.0
EC001283
ECLASS 9.0
27-14-11-34
ECLASS 9.1
27-14-11-34
ECLASS 10.0
27-14-11-34
ECLASS 11.0
27-14-11-34
ECLASS 12.0
27-14-11-34
ECLASS 13.0
27-14-11-34
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
