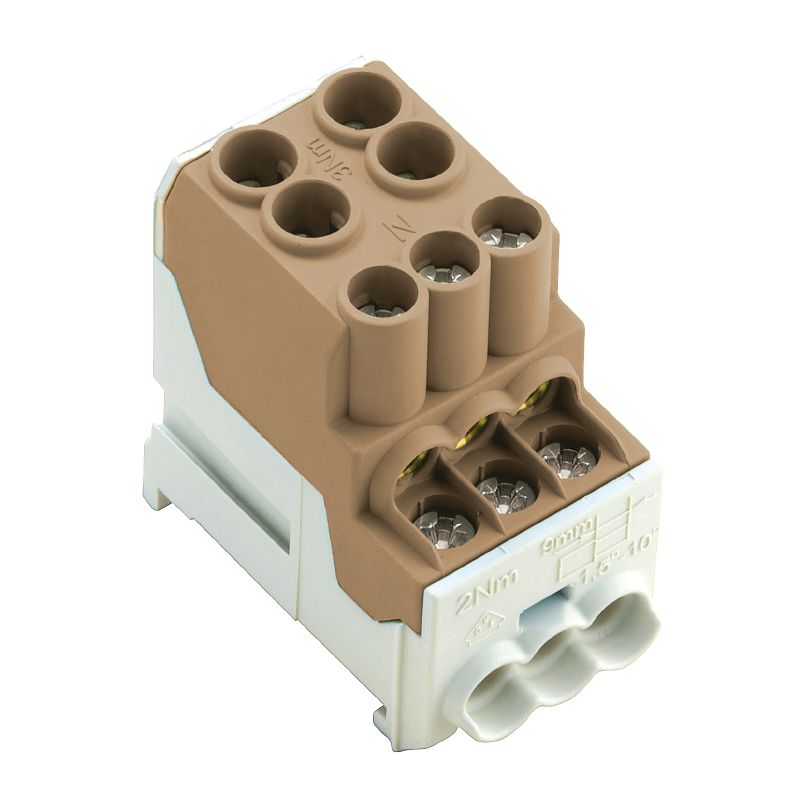

Blocs de jonction de distribution de potentiel, Raccordement vissé, brun, 25 mm², 101 A, 1000 V, Nombre de raccordements: 8, Nombre d'étages: 1

Référence produit 2814500000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 5
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Généralités Caractéristiques nominales Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319236/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conforme

Informations générales de commande

Version
Blocs de jonction de distribution de potentiel, Raccordement vissé, brun, 25 mm², 101 A, 1000 V, Nombre de raccordements: 8, Nombre d'étages: 1
Référence
2814500000
Type
WPD 100 2X25/6X10 BN
GTIN (EAN)
4064675299738
Qté.
3  Pièce

Dimensions et poids

Profondeur
49  mm
Profondeur (pouces)
1,929  inch
Hauteur
55,4  mm
Hauteur (pouces)
2,181  inch
Largeur
30,2  mm
Largeur (pouces)
1,189  inch
Poids net
102  g

Températures

Température d'utilisation permanente, min.
-50  °C
Température d'utilisation permanente, max.
130  °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Caractéristiques des matériaux

Matériau
Wemid
Couleur
brun
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Version
Raccordement vissé
Flasque de fermeture nécessaire
Non
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Etages internes pontés
Oui
Rail
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Type de montage
monté
Version à l#92épreuve de l#92explosion
Oui

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement
Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements
8
Plage de serrage, max.
25  mm²
Plage de serrage, min.
1,5  mm²
Section de raccordement du conducteur, AWG, max.
AWG 4
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, rigide, max.
25  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
16  mm²
Section de raccordement du conducteur, souple, max.
0  mm²
Section de raccordement, semi-rigide, max.
25  mm²
Sens de raccordement
latéralement
Type de raccordement
Raccordement vissé
Type de raccordement 2
Raccordement vissé

Généralités

Nombre de pôles
1
Normes
UL 1059
IEC 60947-7-1
Rail
TS 35
Section de raccordement du conducteur, AWG, max.
AWG 4
Section de raccordement du conducteur, AWG, min.
AWG 16

Caractéristiques nominales

Section nominale
25  mm²
Tension nominale
1 000  V
Tension nominale AC
1 000  V
Tension nominale DC
1 000  V
Courant nominal
101  A
Courant avec conducteur max.
101  A
Normes
UL 1059
IEC 60947-7-1

Classifications

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-19
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
