속성

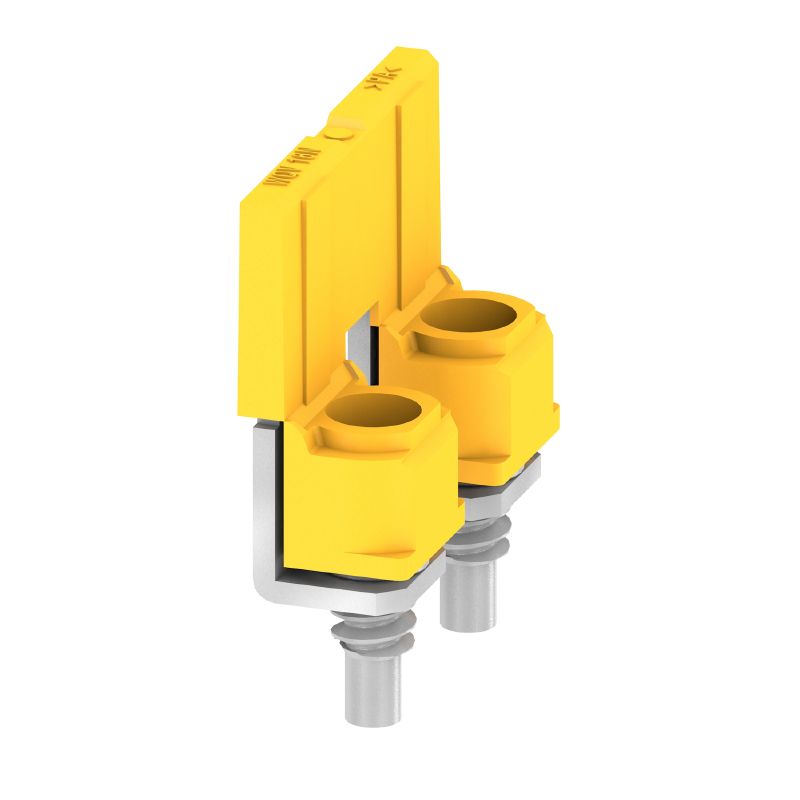

| 버전 | 점프바 (단자대), 스크류, 노란색, 76 A, 극 수: 2, 피치(mm)(P): 11.90, 절연: 예, 너비: 7.6 mm |
| 주문 번호 | 1636560000 |
| 유형 | WQV 16N/2 |
| GTIN(EAN) | 4008190272852 |
| 수량 | 50 items |
| 깊이 | 18 mm |
| 깊이 (인치) | 0.709 inch |
| 높이 | 19.8 mm |
| 높이 (인치) | 0.78 inch |
| 너비 | 7.6 mm |
| 폭 (인치) | 0.299 inch |
| 순중량 | 3.94 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 100 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | PA 66 |
| 컬러 코드 | 노란색 |
| UL 94 가연성 등급 | V-2 |
| 버전 | 단자대용 |
| 설치 권고 | 직접 장착 |
| 장착물 유형 | 스크류 |
| 교차 연결된 단자대 개수 | 2 |
| 스크류 고정을 위한 조임 토크 범위 | 1.2...2.4 Nm |
| 유형 | 점프바 |
| 정격 전류, 2-폴 | 101 A |
| 정격 전류, 다중 폴 | 76 A |
| 나사선 메트릭 크기, 외부 | 3 mm |
| 피치(mm)(P) | 11.9 mm |
| 극 수 | 2 |
| 설치 권고 | 직접 장착 |
| 정격 전류 | 76 A |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236604) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1636560000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1636560000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1636560000&norm=0) |
| 사용자 문서 |
[Beipackzettel_WQV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35346)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | 준수 |
