속성

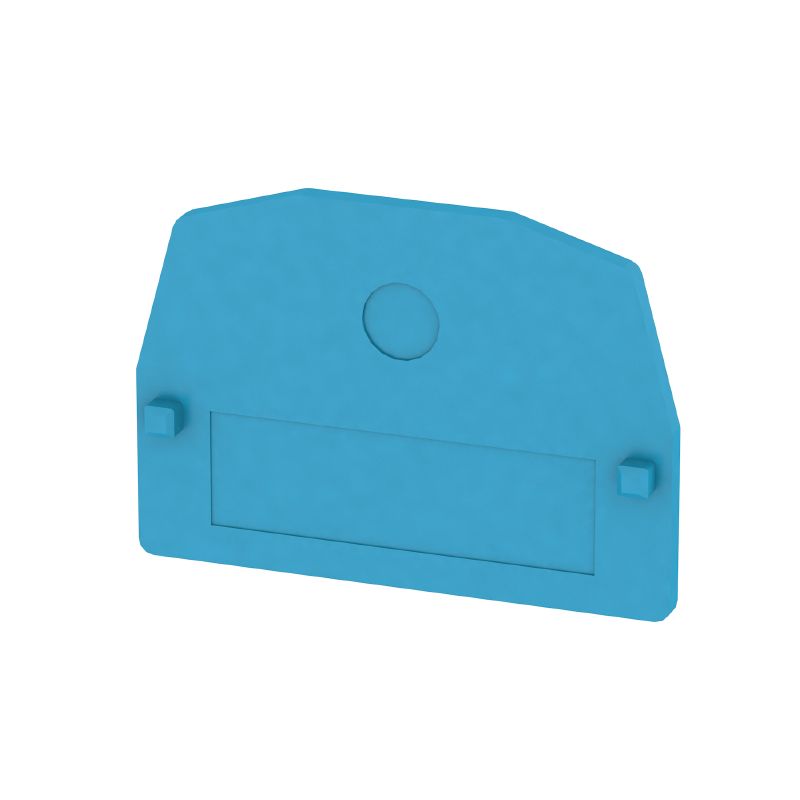

버전 | Z-시리즈, 엔드 플레이트, 파티션 플레이트 |
주문 번호 | 1720970000 |
유형 | ZAP/TW ZDUA BL |
GTIN(EAN) | 4008190376567 |
수량 | 50 items |
깊이 | 24.6 mm |
깊이 (인치) | 0.969 inch |
높이 | 35 mm |
높이 (인치) | 1.378 inch |
너비 | 1.5 mm |
폭 (인치) | 0.059 inch |
순중량 | 1.2 g |
보관 온도 | -25 °C...55 °C |
연속 작동 온도, 최소 | -50 |
연속 작동 온도, 최대 | 120 |
RoHS 준수 상태 | 준수, 예외 미존재 |
REACH SVHC | No SVHC above 0.1 wt% |
재질 | Wemid |
컬러 코드 | 파란색 |
UL 94 가연성 등급 | V-0 |
버전 | 끝 및 중간 플레이트 |
설치 권고 | 직접 장착 |
스냅온 | 예 |
설치 권고 | 직접 장착 |
승인/인증/적합성 문서 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63090) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1720970000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1720970000) |
사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000886 |
ETIM 7.0 | EC000886 |
ETIM 8.0 | EC000886 |
ETIM 9.0 | EC000886 |
ECLASS 9.0 | 27-14-11-92 |
ECLASS 9.1 | 27-14-11-33 |
ECLASS 10.0 | 27-14-11-92 |
ECLASS 11.0 | 27-14-11-92 |
ECLASS 12.0 | 27-14-11-92 |
ECLASS 13.0 | 27-25-03-01 |
ECLASS 14.0 | 27-25-03-01 |
ROHS | 준수 |
