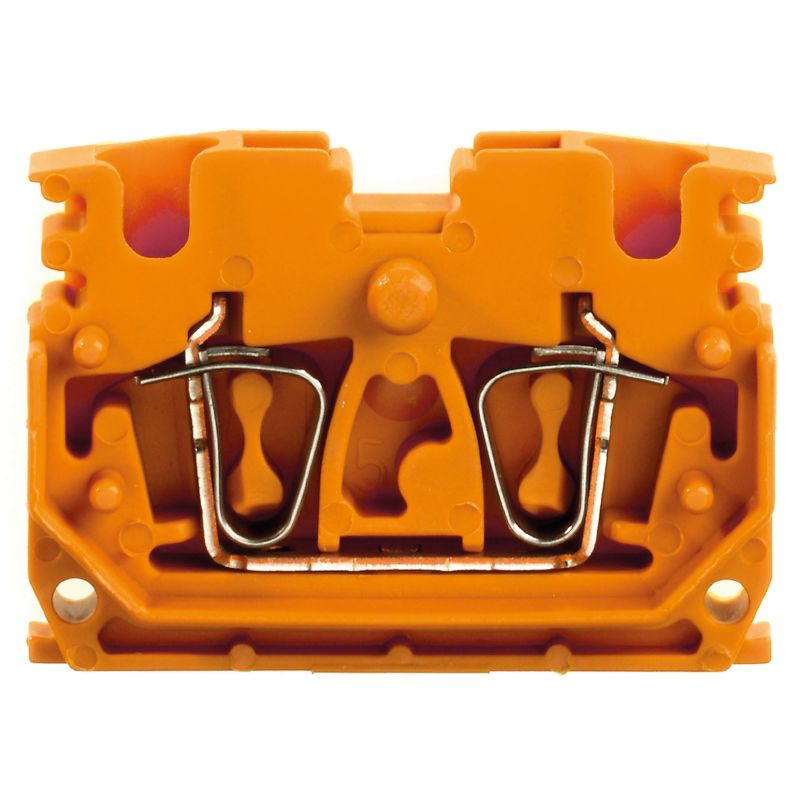

ZDUB 2.5-2/2AN/DM OR
Изображение изделия
ZDUB 2.5-2/2AN/DM OR

ZDUB 2.5-2/2AN/DM OR

Z-series, Feed-through terminal, Rated cross-section: 2.5 mm², Tension-clamp connection, orange, Direct mounting

N. articolo 1704370000
데이터 시트 다운로드 Инженерная поддержка Загрузка продуктов
Аксессуары 12 Связанные продукты 49
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Дополнительные технические данные Vodiče k upevnění (další připojení) Зажимаемые провода (расчетное соединение) Расчетные данные согласно CSA Общие сведения Rating data Расчетные данные согласно UL Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693
Сертификат № (cURusEX)
E184763

General ordering data

Версия
Z-series, Feed-through terminal, Rated cross-section: 2.5 mm², Tension-clamp connection, orange, Direct mounting
Заказ №
1704370000
Тип
ZDUB 2.5-2/2AN/DM OR
GTIN (EAN)
4008190948115
Кол.
100 Stück

Dimensions and weights

Глубина
24 mm
Depth (inches)
0,945 inch
Высота
33,5 mm
Height (inches)
1,319 inch
Ширина
5,1 mm
Width (inches)
0,201 inch
Масса нетто
3,652 g

Temperatures

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Основной материал
Wemid
Цветовой код
orange
Класс пожаростойкости UL 94
V-0

Rating data IECEx/ATEX

Сертификат № (ATEX)
DEMKO16ATEX1808U
Сертификат № (IECEX)
IECEXULD16.0036U
Макс. напряжение (ATEX)
550 V
Ток (ATEX)
21 A
Leiterquerschnitt max (ATEX)
2.5 mm²
Макс. напряжение (IECEX)
550 V
Strom (IECEX)
21 A
Поперечное сечение провода, макс. (IECEX)
2.5 mm²
Обозначение EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Исполнение
Tension-clamp connection
can only be bridged at the clamping point
One end without connector
Требуется концевая пластина
Yes
Количество независимых точек подключения
1
Количество уровней
1
Number of clamping points per level
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Nein
Соединение PE
Nein
Укомплектованная монтажная рейка
TS 35

Дополнительные технические данные

Вид монтажа
Непосредственный монтаж
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Да
Указание по установке
Direct mounting

Vodiče k upevnění (další připojení)

Тип соединения, дополнительное соединение
Připojení s kotevní svorkou

Зажимаемые провода (расчетное соединение)

Вид соединения
Пружинное соединение
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,13 mm²
Длина зачистки изоляции
10 mm
Калибровая пробка согласно 60 947-1
A2
Количество соединений
2
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,13 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
1,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,13 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,13 mm²

Расчетные данные согласно CSA

Напряжение, класс C (CSA)
600 V
Поперечное сечение провода, макс. (CSA)
12 AWG
Поперечное сечение провода, мин. (CSA)
26 AWG
Сертификат № (CSA)
12400-379
Ток, разм. C (CSA)
25 A

Общие сведения

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Указание по установке
Direct mounting
Укомплектованная монтажная рейка
TS 35

Rating data

Расчетное сечение
2,5 mm²
Номинальное напряжение
800 V
Номинальное напряжение пост. тока
800 V
Номинальный ток
24 A
Ток при макс. проводнике
30 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
8 kV
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Pollution severity
3

Расчетные данные согласно UL

Напряжение, класс C (cURus)
600 V
Разм. провода Заводская электропроводка, макс. (cURus)
12 AWG
Разм. провода Заводская электропроводка, мин. (cURus)
26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)
12 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)
26 AWG
Сертификат № (cURus)
E60693
Ток, класс C (cURus)
20 A

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
