속성
| 버전 | Z-시리즈, 플러그인 커넥터, 직접 장착 |
| 주문 번호 | 1972980000 |
| 유형 | ZP 2.5/1AN ZA O.RA BL |
| GTIN(EAN) | 4032248672202 |
| 수량 | 50 items |
| 깊이 | 41 mm |
| 깊이 (인치) | 1.614 inch |
| 높이 | 16 mm |
| 높이 (인치) | 0.63 inch |
| 너비 | 5 mm |
| 폭 (인치) | 0.197 inch |
| 순중량 | 2.94 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 |
| 연속 작동 온도, 최대 | 120 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 파란색 |
| UL 94 가연성 등급 | V-0 |
| 버전 |
플러그인 커넥터
텐션 스프링 클램프 결선 With assembly peg |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 개방측 | 오른쪽 |
| 설치 권고 | 직접 장착 |
| 장착 유형 | 플러그 |
| 결선 수 | 1 |
| 결선 유형 | 플러그인 결선 |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 클램프 범위, 최소 | 0.13 mm² |
| 탈피 길이 | 10 mm |
| 와이어 단면적 최대(cCSAus) | 12 AWG |
| 와이어 단면적 최소(cCSAus) | 26 AWG |
| 인증 번호(cCSAus) | 154685-1460993 |
| 전류 크기 C(cCSAus) | 20 A |
| 전압 크기 C(cCSAus) | 300 V |
| 전압 크기 D(cCSAus) | 5 A |
| 전압 크기 D(cCSAus) | 600 V |
| 극 수 | 1 |
| 설치 권고 | 직접 장착 |
| 표준 규격 | IEC 60947-7-1 규격 |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 500 V |
| 클램프 서포트 및 플러그형 시스템의 최대 전압 | 690 V |
| 정격 DC 전압 | 500 V |
| 정격 전류 | 24 A |
| 표준 규격 | IEC 60947-7-1 규격 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 인증 번호(cURus) | E60693 |
| 전류 크기 C(cURus) | 20 A |
| 전류 크기 D(cURus) | 5 A |
| 전압 크기 C(cURus) | 300 V |
| 전압 크기 D(cURus) | 600 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 26 AWG |

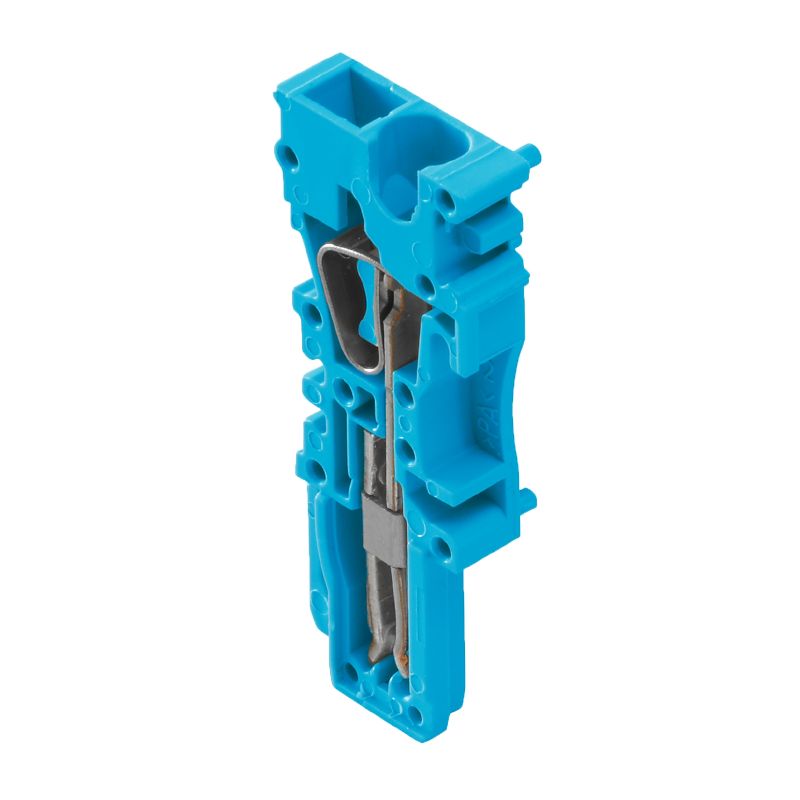

| 그림 제목 02 | 제품 이미지 |
| 이미지 부제목-02 | 그림과 유사 |
| 승인/인증/적합성 문서 |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65524) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1972980000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1972980000) |
| 사용자 문서 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual ZP 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229219) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
