ZP 2.5/1AN/1 GN

Z-시리즈, 플러그인 커넥터, 녹색, 직접 장착

항목 번호 1820580000

속성

일반 주문 데이터

버전	Z-시리즈, 플러그인 커넥터, 녹색, 직접 장착
주문 번호	1820580000
유형	ZP 2.5/1AN/1 GN
GTIN(EAN)	4032248370245
수량	50 items

치수 및 중량

깊이	41 mm
깊이 (인치)	1.614 inch
높이	16 mm
높이 (인치)	0.63 inch
너비	5 mm
폭 (인치)	0.197 inch
순중량	3.34 g

온도

보관 온도	-25 °C...55 °C
연속 작동 온도, 최소	-50 °C
연속 작동 온도, 최대	120 °C

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

자재 데이터

재질	Wemid
컬러 코드	녹색
UL 94 가연성 등급	V-0

시스템 사양

버전	플러그인 커넥터 텐션 스프링 클램프 결선
엔드 커버 플레이트 필요	아니요
전위 수	1
레벨 수	1
레벨당 클램프 지점 개수	1
레벨 내부 교차 결선	아니요
PE 결선	아니요

추가 기술 데이터

개방측	닫힘
설치 권고	직접 장착
장착 유형	플러그

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지	A2
결선 단면규격 AWG, 최대	AWG 12
결선 단면규격 AWG, 최소	AWG 12
결선 방향	상단
결선 수	1
결선 유형	플러그인 결선
블레이드 크기	0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대	4 mm²
와이어 결선 단면, 가는 꼬임, 최소	0.5 mm²
와이어 결선 단면적, 경질 코어 최대	4 mm²
와이어 결선 단면적, 경질 코어, 최소	0.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대	2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소	0.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대	2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소	0.5 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용	도체 결선 단면적: 정격: 0.5 mm² 도체 결선 단면적: 정격: 0.75 mm² 도체 결선 단면적: 정격: 1 mm² 도체 결선 단면적: 정격: 1.5 mm² 도체 결선 단면적: 정격: 2.5 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용	도체 결선 단면적: 정격: 0.5 mm² 도체 결선 단면적: 정격: 0.75 mm² 도체 결선 단면적: 정격: 1 mm² 도체 결선 단면적: 정격: 1.5 mm² 도체 결선 단면적: 정격: 2.5 mm²
클램프 범위, 최대	4 mm²
클램프 범위, 최소	0.13 mm²
탈피 길이	10 mm

CSA 등급 데이터

와이어 단면적 최대(cCSAus)	12 AWG
와이어 단면적 최소(cCSAus)	26 AWG
인증 번호(cCSAus)	154685-1460993
전류 크기 C(cCSAus)	20 A
전압 크기 C(cCSAus)	300 V
전압 크기 D(cCSAus)	5 A
전압 크기 D(cCSAus)	600 V

일반

결선 단면규격 AWG, 최대	AWG 12
결선 단면규격 AWG, 최소	AWG 12
극 수	1
설치 권고	직접 장착
표준 규격	IEC 60947-7-1 규격

등급 데이터

정격 단면적	2.5 mm²
정격 전압	500 V
인접 단자대에 대한 정격 전압	500 V
클램프 서포트 및 플러그형 시스템의 최대 전압	690 V
정격 DC 전압	500 V
정격 전류	24 A
최대 와이어에서 전류	24 A
표준 규격	IEC 60947-7-1 규격
IEC 60947-7-x에 따른 체적 저항률	1.33 mΩ
정격 임펄스 내전압	6 kV
인접 단자대에 대한 정격 임펄스 내전압	6 kV
IEC 60947-7-x 규격 전력 손실	0.77 W
오염 심각도	3

UL 등급 데이터

인증 번호(cURus)	E60693
전류 크기 C(cURus)	20 A
전류 크기 D(cURus)	5 A
전압 크기 C(cURus)	300 V
전압 크기 D(cURus)	600 V
컨덕터 크기 팩토리 결선 최대(cURus)	12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)	26 AWG
컨덕터 크기 필드 결선 최대(cURus)	12 AWG
컨덕터 크기 필드 결선 최소(cURus)	26 AWG

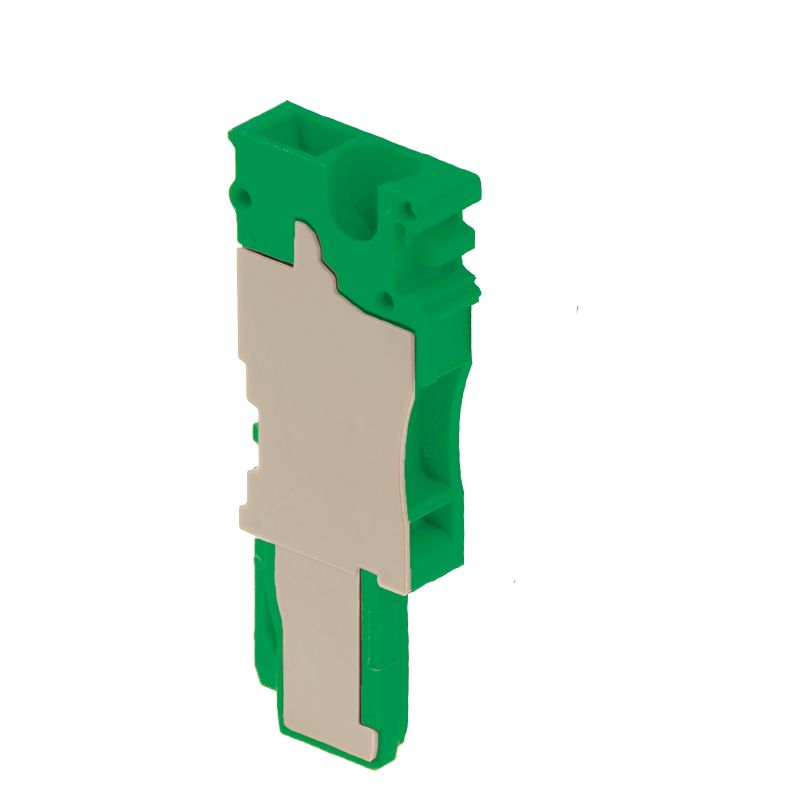

제품 이미지

그림 제목 02	제품 이미지
이미지 부제목-02	그림과 유사
