속성
| 버전 | Z-시리즈, PE 단자대, 정격 단면적: 2.5 mm², 텐션 클램프 결선, 녹색/노란색 |
| 주문 번호 | 1772090000 |
| 유형 | ZPE 2.5-2 |
| GTIN(EAN) | 4032248128730 |
| 수량 | 50 items |
| 깊이 | 43.5 mm |
| 깊이 (인치) | 1.713 inch |
| DIN 레일을 포함한 깊이 | 44 mm |
| 높이 | 50.5 mm |
| 높이 (인치) | 1.988 inch |
| 너비 | 5.1 mm |
| 폭 (인치) | 0.201 inch |
| 순중량 | 11.11 g |
| 보관 온도 | -25 °C...55 °C |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 120 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | Wemid |
| 컬러 코드 | 녹색/노란색 |
| UL 94 가연성 등급 | V-0 |
| 인증 번호(ATEX) | DEMKO16ATEX1808U |
| 인증 번호(IECEX) | IECEXULD16.0036U |
| 와이어 단면적 최대(ATEX) | 4 mm² |
| 와이어 단면적 최대(IECEX) | 4 mm² |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 마킹 EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU 라벨 | II 2 G D |
| 버전 |
텐션 스프링 클램프 결선
PE 결선 사용 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 2 |
| 레벨 내부 교차 결선 | 아니요 |

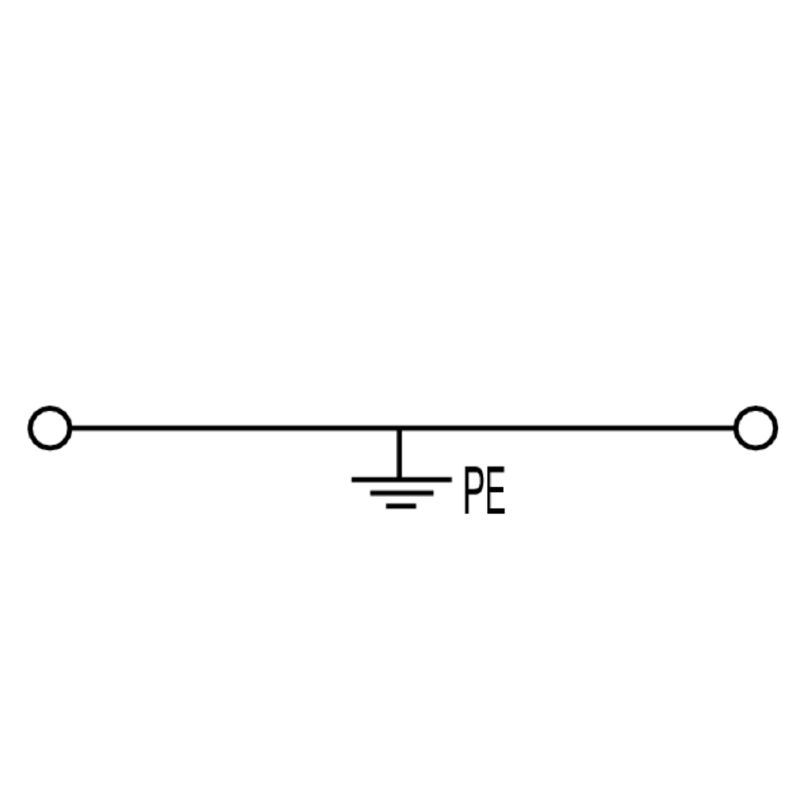

| PE 결선 | 예 |
| 레일 | TS 35 |
| PE 기능 | 예 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| 결선 유형, 추가 결선 | 텐션 클램프 결선 |
| IEC 60947-1 규격 게이지 | A2 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 방향 | 경사/꺾임 |
| 결선 수 | 2 |
| 결선 유형 | 텐션 클램프 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 클램프 범위, 최소 | 0.13 mm² |
| 탈피 길이 | 10 mm |
| 와이어 단면적 최대(CSA) | 12 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-1152892 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 레일 | TS 35 |
| 표준 규격 | IEC 60947-7-2 |
| 정격 단기 전류 | 300 A (2.5 mm²) |
| PEN 기능 | 아니요 |
| 정격 단면적 | 2.5 mm² |
| 인접 단자대에 대한 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 표준 규격 | IEC 60947-7-2 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| 인접 단자대에 대한 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 26 AWG |
