ZPE 4-2/4AN

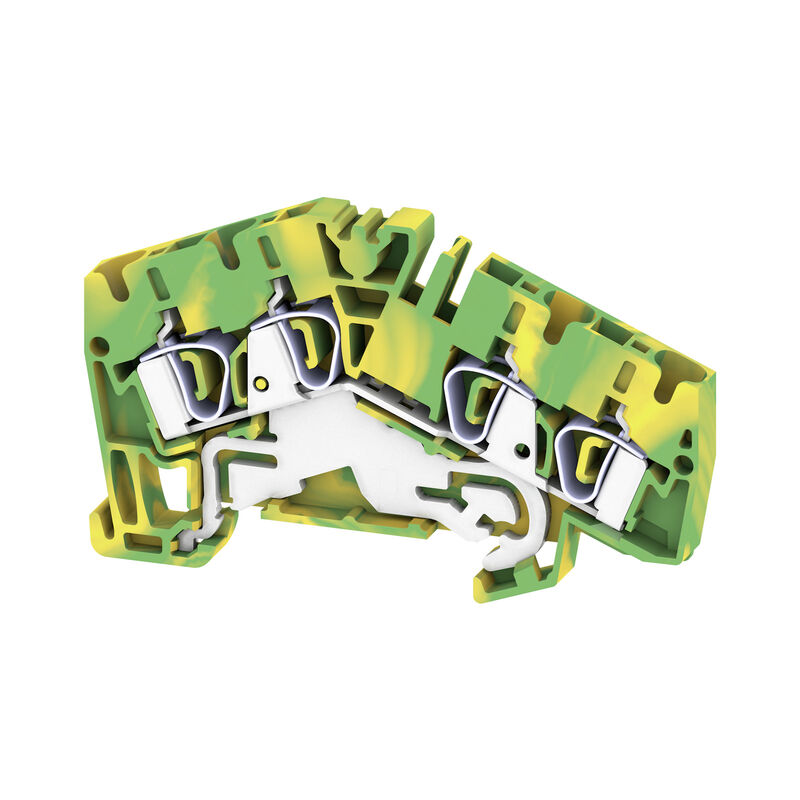

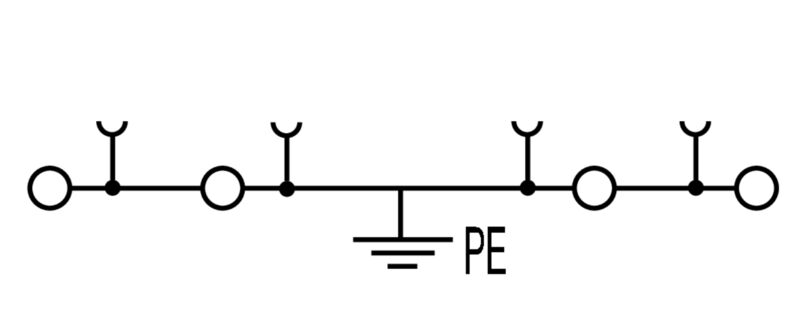

제품 이미지
ZPE 4-2/4AN

ZPE 4-2/4AN

Z-시리즈, PE 단자대, 정격 단면적: 4 mm², 텐션 클램프 결선, 녹색/노란색

항목 번호 1807090000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 16 관련 제품 3
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 일반 PE 등급 데이터 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319235/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693
인증 번호(cURus)
E60693

일반 주문 데이터

버전
Z-시리즈, PE 단자대, 정격 단면적: 4 mm², 텐션 클램프 결선, 녹색/노란색
주문 번호
1807090000
유형
ZPE 4-2/4AN
GTIN(EAN)
4032248329601
수량
50  items

치수 및 중량

깊이
45.5  mm
깊이 (인치)
1.791  inch
DIN 레일을 포함한 깊이
46  mm
높이
75  mm
높이 (인치)
2.953  inch
너비
6.1  mm
폭 (인치)
0.24  inch
순중량
18.36  g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-50  °C
연속 작동 온도, 최대
120  °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

자재 데이터

재질
Wemid
컬러 코드
녹색/노란색
UL 94 가연성 등급
V-0

정격 데이터 IECEx/ATEX

인증 번호(ATEX)
DEMKO16ATEX1808U
인증 번호(IECEX)
IECEXULD16.0036U
와이어 단면적 최대(ATEX)
6 mm²
와이어 단면적 최대(IECEX)
6 mm²
마킹 EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU 라벨
II 2 G D

시스템 사양

버전
텐션 스프링 클램프 결선
PE 결선 사용
커넥터 없는 한쪽 끝
엔드 커버 플레이트 필요
예
전위 수
1
레벨 수
1
레벨당 클램프 지점 개수
4
레벨 내부 교차 결선
아니요
PE 결선
예
레일
TS 35
PE 기능
예
PEN 기능
아니요

추가 기술 데이터

개방측
오른쪽
유사 단자대 수
1
장착 유형
스냅온
폭발 테스트 버전
예

클램프용 전선(추가 결선)

결선 유형, 추가 결선
텐션 클램프 결선

클램프용 컨덕터(정격 결선)

IEC 60947-1 규격 게이지
A3
결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
결선 단면적, 꼬임, 최대
4  mm²
결선 단면적, 꼬임, 최소
0.5  mm²
결선 방향
경사/꺾임
결선 수
4
결선 유형
텐션 클램프 결선
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4  mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 경질 코어 최대
6  mm²
와이어 결선 단면적, 경질 코어, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
4  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
4  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.5  mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 튜브 길이:
    • 공칭:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      2.5 mm²
  • 튜브 길이:
    • 공칭:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      4 mm²
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/4 채용
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      10 mm
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²
  • 튜브 길이:
    • 최소:
      6 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      1.5 mm²
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      2.5 mm²
  • 튜브 길이:
    • 최소:
      10 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      4 mm²
클램프 범위, 최대
6  mm²
클램프 범위, 최소
0.13  mm²
탈피 길이
10  mm
트윈 와이어 종단 페룰의 튜브 길이
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      0.5 mm²
  • 튜브 길이:
    • 최소:
      8 mm
    • 최대:
      12 mm
  • 도체 결선 단면적:
    • 공칭:
      0.75 mm²

CSA 등급 데이터

와이어 단면적 최대(CSA)
10 AWG
와이어 단면적 최소(CSA)
26 AWG
인증 번호(CSA)
200039-1152892

일반

결선 단면규격 AWG, 최대
AWG 10
결선 단면규격 AWG, 최소
AWG 26
레일
TS 35
표준 규격
IEC 60947-7-2

PE 등급 데이터

정격 단기 전류
480 A (4 mm²)
PEN 기능
아니요

등급 데이터

정격 단면적
4  mm²
인접 단자대에 대한 정격 전압
800  V
정격 DC 전압
800  V
표준 규격
IEC 60947-7-2
IEC 60947-7-x에 따른 체적 저항률
1  mΩ
인접 단자대에 대한 정격 임펄스 내전압
8  kV
IEC 60947-7-x 규격 전력 손실
1.02  W
오염 심각도
3

UL 등급 데이터

인증 번호(cURus)
E60693
인증 번호(UR)
E60693
컨덕터 크기 팩토리 결선 최대(cURus)
10 AWG
컨덕터 크기 팩토리 결선 최대(UR)
10 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
26 AWG
컨덕터 크기 팩토리 결선 최소(UR)
26 AWG
컨덕터 크기 필드 결선 최대(cURus)
10 AWG
컨덕터 크기 필드 결선 최대(UR)
10 AWG
컨덕터 크기 필드 결선 최소(cURus)
26 AWG
컨덕터 크기 필드 결선 최소(UR)
26 AWG

분류

ETIM 6.0
EC000901
ETIM 7.0
EC000901
ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 9.0
27-14-11-41
ECLASS 9.1
27-14-11-41
ECLASS 10.0
27-14-11-41
ECLASS 11.0
27-14-11-41
ECLASS 12.0
27-14-11-41
ECLASS 13.0
27-25-01-03
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
